| ブランド名: | Sinuo |
| モデル番号: | SNQC1005A |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |

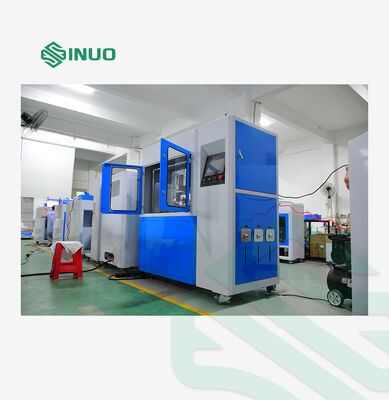

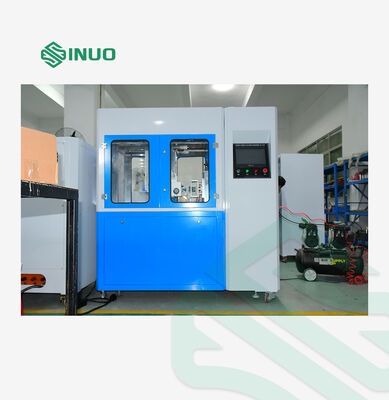

This high-precision EV charging connector durability test machine is a professional servo-driven laboratory testing solution tailored for new energy vehicle charging interfaces and industrial electrical accessoriesIEC 62196-1を含む最新の国際規格に完全に適合しています.2025IEC 62196-3:2026およびIEC 60309-1:2012, 装置は,AC/DC充電銃の機械的耐久性,電気断裂能力,熱力抵抗を検証するものです.長期間の連続運転中の工業用プラグとソケットカップラー.
通常のプラグプル試験装置とは異なり,この試験器には溶液浸泡シミュレーション,90°自動転覆,リアルタイムフォース値モニタリング,外部負荷断裂試験機能が統合されています.過剰な着用を効果的に検知します充電用アクセサリーの電気接触の低さや構造障害のリスクは,EVアクセサリーメーカーに信頼性の高いIEC標準認証試験データを提供します.世界中で第三者の試験研究室と品質検査機関.
ユニバーサル・クランプ設計: X/Y/Z 3次元調整可能な機械式クランプ,世界標準のAC/DC充電銃 (GB,EU,米国標準) と互換性,幅広いサンプルカバー
多機能シミュレーション: プラグ・プル耐久性,断裂能力,90°の転覆と溶液浸泡を4つのコアテスト機能と統合
高精度監視: リアルタイムで力値の検出,自動カウント,サイクル停止,データ記録,試験結果の追跡をサポートする
インテリジェントな安全保護: 固定,短回路,過負荷防止,自動アラーム,回路障害時の停止
安定した統合構造: 組み合わさったフレーム設計,コンパクトな構造,低騒音,安定した動作,長期連続実験試験に適しています.
|
試験内容 |
(a) 断裂と容量 (b) 正常な動作 |
|
試験サンプル範囲 |
|
|
テストステーション |
単一の駅 |
|
電気制御方法 |

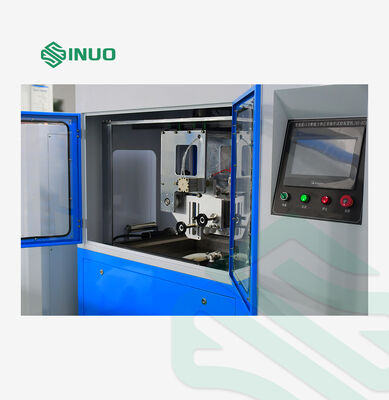

Mitsubishi PLC インテリジェント統合制御,7インチカラー人・機械タッチインターフェース操作 |
|
動作モード |
手動またはプログラム制御操作 |
|
機能 |
充電インターフェイスの正常動作をシミュレーションする機能があり,充電インターフェイスのプラグインとプルアウト操作を実現できます.また,テスト速度をプログラムできる設定も有します.試験時間と試験時間 |
|
ドライブモード |
サーボモーターは,プラグとプラグを解除し,回転し,液体を濡らす動きを動かす.そして補助シリンダーは,スイッチの相互ロックメカニズムを開閉を実現. |
|
試料の固定装置と固定方法 |

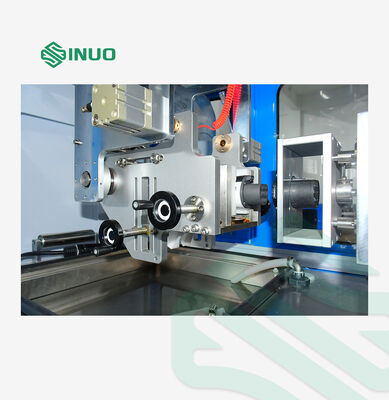

メカニカル・クランプ X/Y/Z 3次元調整可能なクランプ 調整可能なクランプポイント位置 ユニバーサル・クランプ欧州標準のAC/DC充電インターフェース |
|
オートマティックフリップ |
充電銃のクランプに自動転覆装置を装備し,90°転覆させ,転覆保持時間を任意の範囲 (0~600) s に設定することができる.IEC 62196-1 に準拠した溶液浸透の試験を達成できる2022年 第23条3.2. |
|
試験数 |
0~999999回,プリセット可能で,カウントが設定値に達すると自動的に停止します |
|
断片能力の伝導時間 |
1-999.9s,事前設定可能 (標準では,電気接触は4s以上,少なくとも2s以上維持されるべきである) |
|
プラグと抽出率 |
0〜10回/分,事前設定可能 (3.75サイクル/分,7.5ストローク/分) |
|
試験ストローク |
0-150mm,事前設定可能 (試験プラグと試験ソケットの距離は≥50mm) |
|
試験速度 |
0-1100mm/sは,タッチスクリーン上で直接プリセットすることができます |
|
力の値表示 |
50kgの範囲の力センサーで装備され,力値をリアルタイムで監視し,力時曲線を形成し,最大挿入力と抽出力を表示できますそして現在の力値を表示します力の値範囲 (0 ~ 500) N |
|
鎖装置 |
機械式ロック装置を自動的に押して通常の動作をシミュレートする機能がある. |
|
溶液タンク |
IEC 62196-1:2022 第23項に対応できる溶液タンクを1つ装備する.3.2 塩と塵の水模擬溶液,溶液は使用者が準備しなければならないことに注意してください. |
|
溶液の浸水要件 |
浸し,浸し時間,乾燥時間,プラグインと引き出す時間,サイクルの時間を設定することができます |
|
負荷 |
外部,SN2217-480V250Aで動作する |
|
検出機能 |
負荷が接続されると,断路アラームを認識し,現在の時間を記録することができます. |
|
安全保護 |
地面保護,短路保護,過負荷保護 |
