| ブランド名: | Sinuo |
| モデル番号: | SNQC1020A |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 毎月10セット |
短絡耐量試験器は、EV充電ガン、サーキットブレーカー、配電変圧器、リングメインユニット、ケーブル配電ボックス、コネクタなどの電気機器の短絡耐電流試験を行うために設計された専用装置です。の関連条項に規定されている短絡電流耐量確認試験要件に完全に準拠しています。IEC 62196-1:2025。

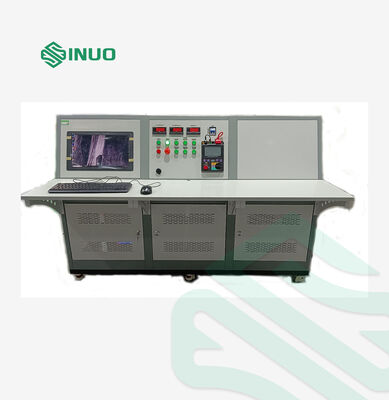

このシステムは、表示およびパラメータ設定用の産業用オールインワン コンピュータ、プロセス制御用の PLC コントローラ、および波形測定用のデータ収集カードを備えています。最大のテスト電流を供給します。10kA。

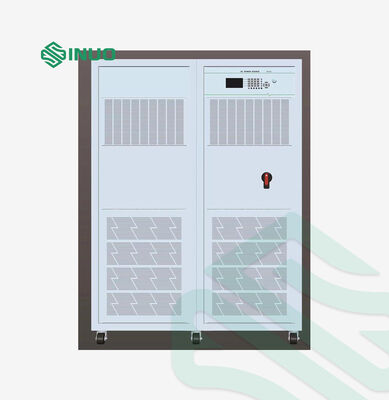

AC電源には、適応電流制御ループを備えた高出力マルチ磁気回路AC電源が採用されています。電圧試験モードは絶縁電圧重畳を使用し、最大試験電圧をサポートします。1000V。
使いやすい操作性、迅速な製品設置、自動試験、自動判定機能など、高いインテリジェンスと信頼性を備えた装置です。
| 入力パラメータ | 380V±10%、50Hz/60Hz、100kW |
| 試験電圧範囲 | 0~1000Vac |
| 電圧表示解像度 | 1V |
| 電圧表示精度 | ±1% ±2 lsb |
| テスト電流範囲 | 50〜10000A;定格電流の2.0/2.5/3.0/3.5/4.0/5.0/8.0/10倍での短絡電流テストをサポート |
| 開回路電圧 | ≧36V |
| 現在のディスプレイ解像度 | 1A |
| 電流表示精度 | ±1% ±3 lsb |
| 波形 | 正弦波 |
| テストステーション | 1ステーション（サンプルはユーザーが提供） |
| 時間設定範囲 | 0～200ミリ秒 |
| 時間検出範囲 | 0～200.0ms |
| 試験時間の精度 | ≤ ±1mS + 0.3%RD (「RD」は実際の稼働時間の値を指します) |
| 制御方法 | PLC制御 |
| 試験手順 | パラメータ設定→プリセット出力→テスト出力 |
| 表示方法 | 19インチ産業用オールインワンコンピュータ |
| その他の機能 | 音声アラーム付きの過電流、過時間、過熱保護機能 |

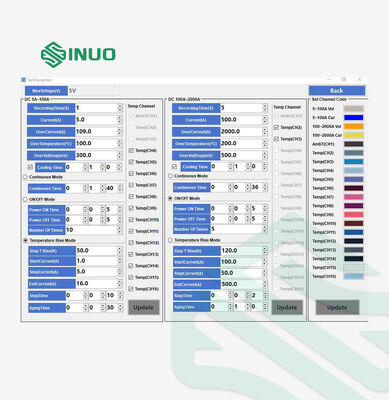

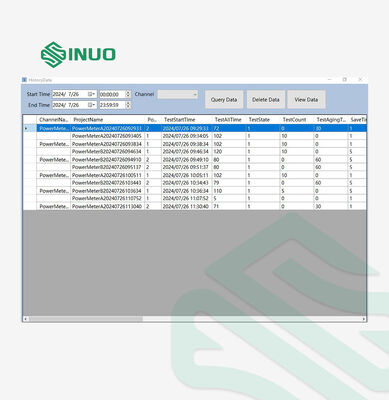

| データストレージ機能 | 波形表示とテストデータ保存機能 |
| 参考寸法 | 動力ユニット：1800mm(L)×1000mm(D)×1800mm(H) 操作コンソール：1500mm(L)×800mm(D)×1400mm(H) |
