IEC 62196-1 電気自動車の充電コップラー用の鋼ボール衝突試験装置

ブランド名:	Sinuo
モデル番号:	SN2202
MOQ:	1
価格:	Customized
支払条件:	T/T
供給能力:	10

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

Calibration

標準:

IEC62196-1

影響の鋼球:

Φ50.8mm、535g鋼球

影響モード:

垂直落下衝撃と振り子スイング衝撃

落下高さ:

0.4m～1.5mまで調整可能

持ち上がるモード:

電気駆動

クランプモード:

電磁吸着・放出

パッケージの詳細:

合板ケース

供給の能力:

ハイライト:

IEC 62196-1 steel ball impact tester

EV charging coupler test apparatus

EV connector impact testing equipment

製品説明

IEC 62196-1 電気自動車の充電コップラー用の鋼ボール衝突試験装置

製品情報

このドロップ&ペンドラム衝撃試験機は,IEC 62196-1:2026 条項 26.2 の要件に完全に準拠する EV 充電カップラーとコネクタの防落衝撃試験のために特別に開発されています.2つの交換可能なテストモードをサポート: 垂直自由落下と水平振り子振動の衝撃,実際の使用の衝突条件下で充電製品ハウスの衝撃耐性を検証する.

IEC 62196-1 電気自動車の充電コップラー用の鋼ボール衝突試験装置

標本の範囲と機械の概要

ポイント	記述
標本と制限	電気自動車の充電カップルと電気自動車のコネクタ
試験の目的	装置のキャビネットの落下防止性能試験を実施する.
試験原理	試験標本に対する自由垂直落下または自由振動の衝撃

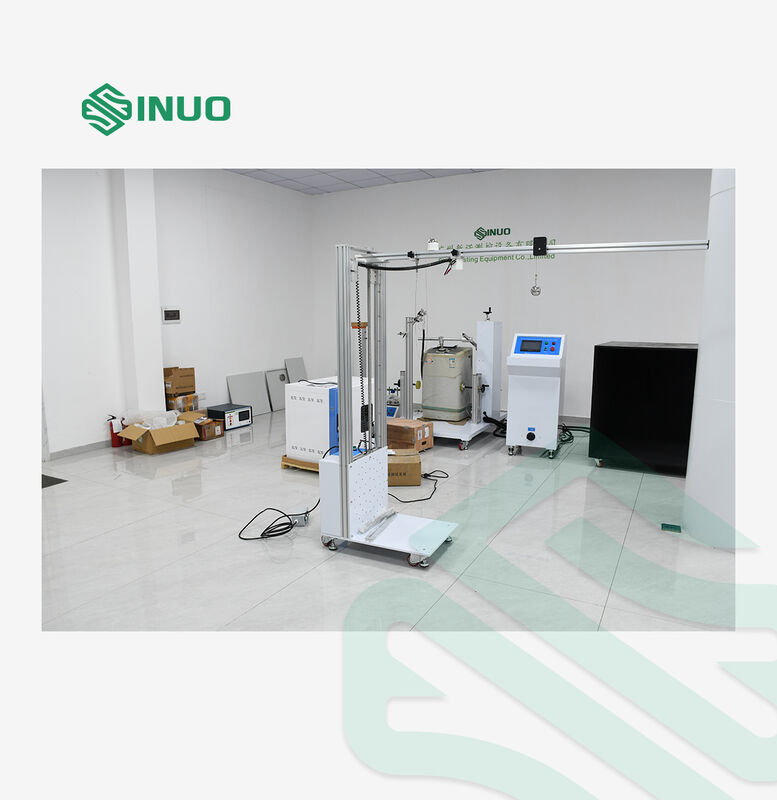

設備の構造と特徴	機械は2つの試験モードをサポートします:垂直落下衝撃と水平スイング衝撃
操作環境	電源:AC220V ±10%,50~60Hz 動作温度:0~40°C 湿度:30%~90%

技術パラメータ

衝撃鋼ボール	Φ50.8mm, 535gの鋼ボール

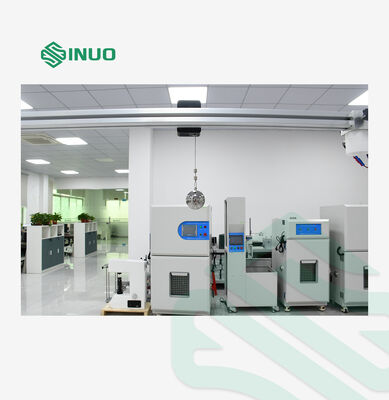

衝撃モード	垂直落下衝撃と振り子揺れ衝撃の間で切り替える
落下高度	0.4mから1.5mまで調整可能
影響エネルギー	公式で計算G=mgH機械は,下記の表で指定された衝撃エネルギー値 (ジュールで) または必要に応じて他のカスタマイズされたエネルギーレベルを出力することができる.

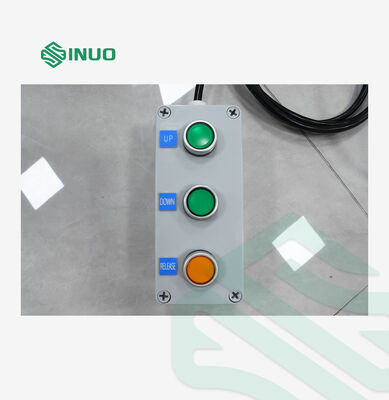

リフティングモード	電動駆動

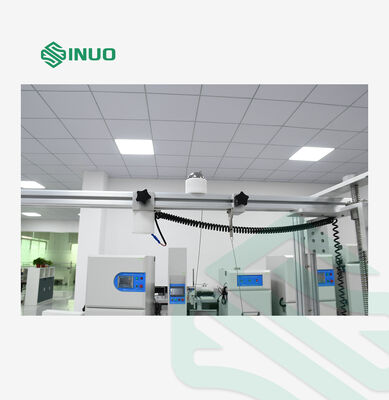

固定モード	電磁吸着と放出

なぜEV充電コップラーインパクトテストマシンを選んだのか?

必須のIEC 62196-1:2026規格の遵守
この機械は,EVの充電コップラーとコネクタに関する第26.2項の防落衝突試験要件を完全に満たしています.異なる定数電流に対応する 1J 〜 4J 指定された衝撃エネルギーを正確に出力することができます製品が第三者の認証と市場アクセス検査に合格できるようにする.
充電器のキャビネットの構造安全性を確認する
EVのプラグとソケットは,日常的なプラグ付け,プラグ解除,輸送中に頻繁に衝突したり落ちたりします.この機器は,クラークを検出するために,実際の世界での落下と振動の衝撃条件をシミュレートします.プラスチック製の箱の変形や内部回路損傷量産後,現場での安全障害を回避する.
2対1のテストモードで研究室の効率が向上します
垂直フリードロップと水平の振り子振動の衝撃機能を1つのユニットに統合し,2つの別々のテスト機を購入する必要をなくしますユーザーは,充電部品のためのすべての衝撃テスト項目を完了するために,テストモードを迅速に切り替えることができます研究室のスペースと調達コストを節約します
高度な精度で繰り返し可能な試験結果
電動の高さ調節と電磁放出構造を備えた機械は,E=mgHで計算された固定落下姿勢と安定した衝撃エネルギーを保証します.試験データには優れた一貫性があります異なる製品プロトタイプや材料ソリューションの信頼性の高い比較分析をサポートします.
製品開発と品質管理のサポート
新製品R&D材料の検証,プロトタイプ性能評価,入荷バッチの品質検査,完成品の定期的な信頼性試験に適用されます.エンジニアが殻材料の厚さと構造強化設計を最適化するために客観的な衝撃抵抗データを提供します.
