| ブランド名: | Sinuo |
| モデル番号: | SN1013 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 毎月10セット |

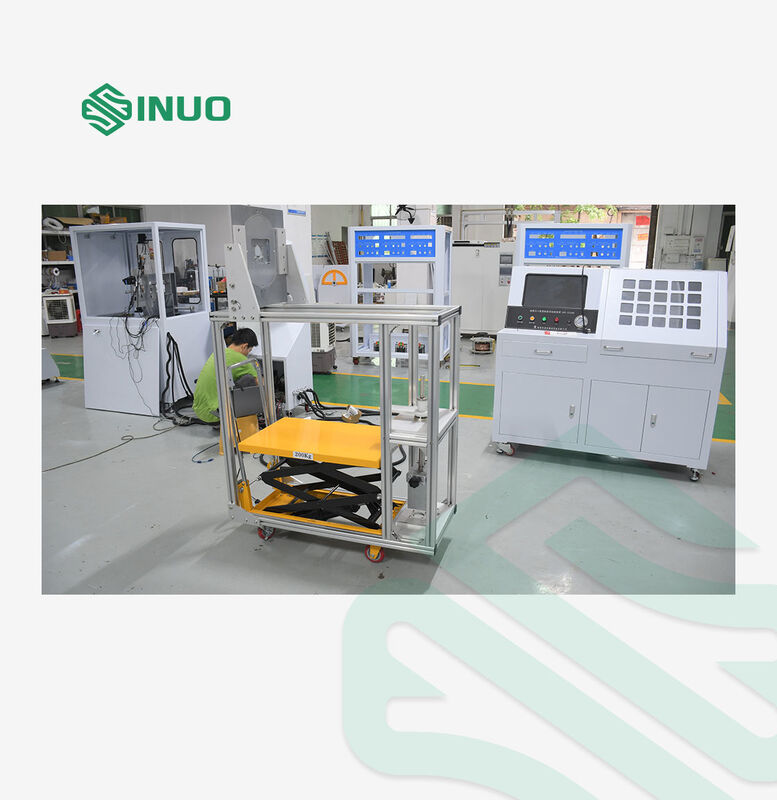

テストサンプルの制限:充電コネクタ
テストの目的:充電コネクタは、充電ガンの挿入と取り外しが容易になるように設計されており、通常の操作ではガンがソケットから外れないようにする必要があります。このテストでは、充電ガンをソケットから引き抜くのに必要な最大力が指定された規格制限に準拠しているかどうかを検証します。
テスト原理:ソケットの最大引き抜き力: 標準指定ウェイト (メインウェイト、追加ウェイト、フックおよびクランプ固定具) とテストプラグアセンブリを組み合わせた合計力をテストプラグに加えます。プラグはソケットから分離する必要があります。
動作環境:動作温度: 5 ～ 35°C。湿度: 30% ～ 90%RH

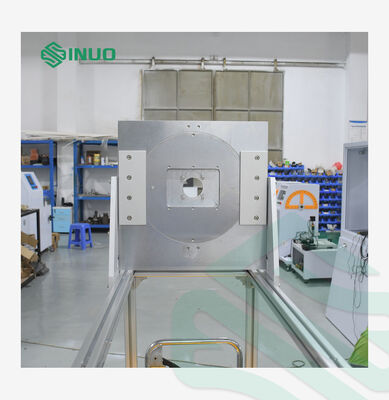

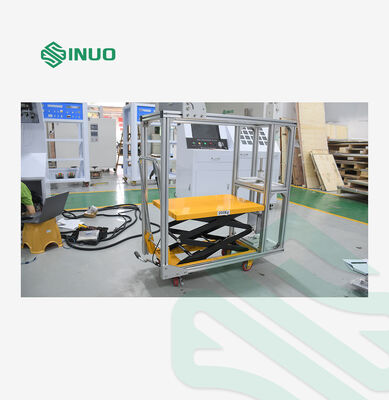

| テストステーション | 単局 |
| ゲージの構成 | S136鋼製。ピンゲージは最小標準寸法公差+0.01/0mm、中心間隔公差±0.05mm、表面粗さRa0.8μmで製作されています。 ゲージはオプションの付属品です。 |
| テスト項目 | 7.11.8: 充電コネクタの機械的負荷試験 / 条項 14.1.6 (IEC 62196) 7.15.1.1: ロック装置テスト / 条項 14.1.5 (IEC 62196) 7.17.1 d) e) f): 引抜力試験 / 条項 14.1.5 (IEC 62196) |
| 充電コネクタ機械負荷テスターの主な技術パラメータ | |
| テストセットアップ図 | |
| 保有期間 | 60秒。油圧シリンダーがトレイを駆動して重りを持ち上げることによって実現されます。時間は手動で制御されます。 |
| テストサイクル | 水平軸回りに90°間隔で1回のテストを4回、手動操作。 |
| 機械的負荷重量の構成 |

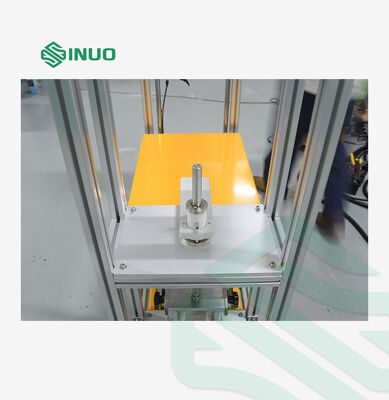

165N：メインウェイト148.5N 1個＋追加ウェイト16.5N 1個 300N：270Nメインウェイト1個+30N追加ウェイト1個 440N：396Nメインウェイト1個+44N追加ウェイト1個 660N：594Nメインウェイト1個+66N追加ウェイト1個 750N：675Nメインウェイト1個＋75N追加ウェイト1個 注: メインウェイトの重量にはフックの質量が含まれます。異なるウェイトを積み重ねて組み合わせることで、目標の負荷力を実現します。 |
| ラッチ装置テストの主な技術パラメータ | |
| テストセットアップ図 | |
| 試験保持時間 | 60秒。重りは油圧シリンダー駆動のトレイによって昇降します。時間は手動で制御されます。 |
| 試験荷重の選択 | 表7を参照してください。 |
| テスト要件 | ラッチ装置は試験中はロックを解除しなければなりません。 |
| プルアウトフォースウェイト構成 | AC充電ガン：100N（90N＋10N） DC充電ガン：140N（126N＋14N） |
