| ブランド名: | Sinuo |
| モデル番号: | SNQC1008B |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 毎月10セット |

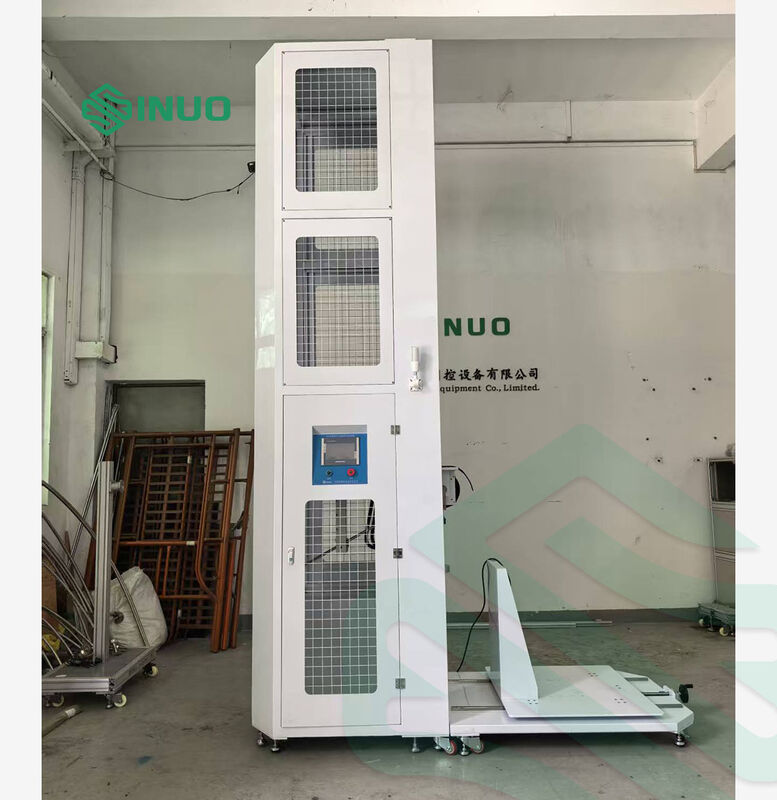

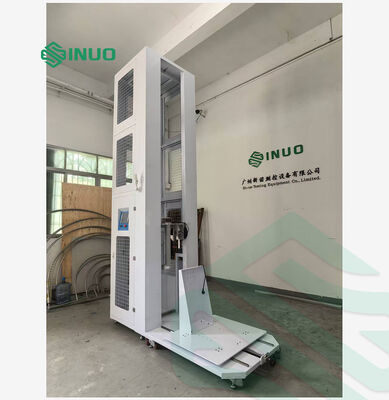

この充電スタイルの振り子衝撃試験装置は,電気自動車の充電スタイルの機械的強度試験と電源配送キャビネットの試験を行うために特別に開発されています.2つの標準的な衝撃テストモードをサポートします垂直下落のハンマーと振り子衝突で 重力潜在エネルギーを動力エネルギーに変換します装置のホイスに対する外部の機械的な衝突の影響を正確にシミュレーションする機械は直感的なタッチ操作インターフェースと信頼性の高い反二次衝撃ブレーキ機能で装備され,安定した,EV充電堆の構造耐久性を検証するための繰り返し試験結果.
1.IEC 61851-1:2017 電気自動車の導電式充電システム11
2.IEC 60068-2-75:2014 環境試験 部分2-75:試験 試験 Eh:ハンマー試験
3.IEC 62262:2021 電気機器の外部の機械的衝撃に対する保護度 (IKコード)
4.IEC 62477-1:2022 電力電子変換システムおよび機器に対する安全性要件 部分1:一般,第5項2.2.4.3
5.IEC 62439-7:2022 産業通信ネットワーク 高可用性自動化ネットワーク 部分7:リング冗長性プロトコル,第10項2.701.2
この装置は,電気自動車の充電システム用の EV 充電パイルと電源配送キャビネットの機械的強度試験を行うために設計されています.
テスト Eha (ペンドラム・インパクト): 衝撃重量は,1mのペンドラム・アームに沿って設定された高さから自由に放出されます.最も低い垂直点で標本を水平に打つ.試料への衝撃試験を完了するために,重力潜在的なエネルギーは動力エネルギーに変換.

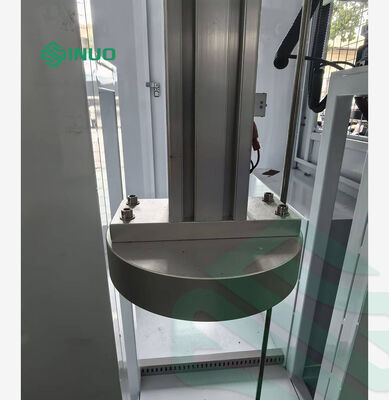

試験 Ehc (垂直下ろしハンマー衝撃): 衝撃重量は,ガイドチューブに沿って指定された高度で静止状態から試験品の水平表面に垂直に落ちます.運動エネルギーに重力潜在的なエネルギーの変換は,試料の衝撃テストを実現.
構造図は次のとおりです
| 制御と操作 | タッチスクリーン操作によるPLC制御を採用.リフティングとリリース制御はタッチパネルに完全に統合されており,遠隔操作のための赤外線リモコンがサポートされています. |
| 試験標本の適用範囲 |
1壁に装着された電源交換電動電車の充電台と基座に装着された電源交換電源交換電源交換電源交換電源交換電源交換電源交換電源交換電源充電台 2. キャビネット型 DC EV 充電台 注: 標本プラットフォームに設置された充電台は,W × D × H = 1m × 1m × 2.0mを超えてはならない.床に立つ充電台の高さは,2.5mを超えてはならない.
|
| 試験用物件 |
1振り子ハンマーによる衝撃試験 (横からの衝撃) 2. ドロップ・ハンマー・インパクト・テスト (上面へのインパクト) |
| 駆動システム | 上げ運動はモーター+減速器で動きます.衝撃重量解離は電磁石によって実現されます. |
| トランスミッションシステム | 精密ボールスクリュー + 線形ガイドレール |
| 振り子ハンマー構造の主要技術パラメータ | |
| 副次影響防止機能 | 装備 試料に二次的な衝撃を避けるため,反発する振り子腕を自動的にロックします. |
| 振り子腕のリフティングモード | モーター駆動で,タッチスクリーンで目標高度値を入力します. |
| 振り子ハンマー解放モード | 電気磁気放出 触覚だけで引き金 |
| 振り子ハンマー 衝撃エネルギー |
5 J, 20 J の衝撃エネルギー (IK08 と IK10 級に対応する)
|

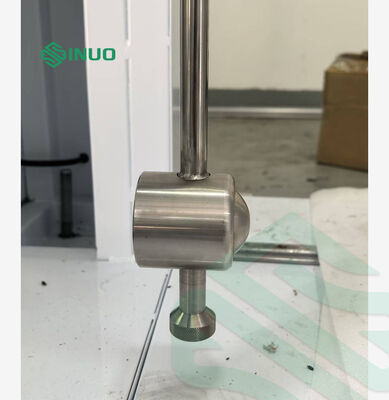

| ペンダルの衝撃要素の等価質量 | 1.7 kg, 5 kg ±1%; ペンダルの腕と組み合わせて指定された等価質量に達する. |
| 振り子腕 | 長さ1000mm,外径15.9mmの鋼管 (5J&20Jの衝撃エネルギー) |
| 試料の衝撃高度位置 | 電動垂直調節,走行距離300~2000mm,タッチスクリーンで制御 |
| 落下高度 |
0~500mm 段階的なスケール表示,調整可能な衝撃角度
|
| ドロップ ハンマー の 主要 な 構造 パラメーター | |
| ドロップハンマーリフティングモード | 触覚画面で高度値を入力するモーター駆動 |
| ドロップハンマー解放モード | 電磁放出,一鍵で放出 |
| ドロップ ハンマー 衝撃エネルギー |
5 J, 20 J (保護グレード IK08,IK10)
|
| ドロップハンマー・インパクト・エレメントの等価質量 | 1.7 kg, 5 kg (許容率 ±1%); 落としハメルの等価質量は,その重量に等しい. |
| ガイドチューブ | 5Jと20Jのドロップハンマーに1本のガイドチューブ |
| ベースプレート | 厚い負荷耐性鋼ベースプレート |
| 標本の垂直衝突高さ | 電動垂直調節,走行距離300~2000mm,タッチスクリーン制御 |
| 標本の水平衝撃位置 | ドロップハンマーメカニズムの延長位置は,標本の上面の異なるポイントを打つように調整されます |
| ダウン ハンマー ダウン 高さ |
触覚画面で表示される 0 〜 500 mm.最初の接触後に触覚画面のボタンを介して目標の高さを設定します.
|
| 試料プラットフォームの主要な構造パラメータ | |
| サイズ | 1.0m×1.2m,最大1m×1mの標本に対応する |
| ベースプレート | 厚さ10mm,固定穴は試料の配置に従って配置されている |
| 立っ た 柱 | バックボード式の試料の設置用の固定支柱 |
| 迅速な接続&切断メカニズム | 衝撃フレームに接続したり分離したりできます.小さな標本では接続し,大きなDC充電パイルでは分離します. |
| 機能 |
モーターの過負荷保護 緊急停止保護 三色指示灯:待機状態の黄色,実行状態の緑,アラーム状態の赤,リアルタイム状態表示,漏れ防止 |
| モビリティモード | 衝撃フレームと試料プラットフォームの両方は,移動のためのサポート足とホールで装備され,地面に固定するためにロックすることができます |
• 統合された二重試験モード
ペンダルの横の衝撃と垂直下ろしハンマートップの衝撃を 1 つのマシンで組み合わせて リアルな衝突と 落下した物体の衝突を シミュレーションします空間と調達コストの節約.
• 標準に準拠する衝撃エネルギー
5Jと20Jの衝撃エネルギーが IK08と IK10グレードに一致することをサポートし,IEC試験基準を完全に満たしています.試験データは製品認証のために直接使用できます.
• 二次的な衝撃防止機能
試料に繰り返し衝突を避けるため,1回の打ち上げ後,反発する振り子は自動的にロックされ,正確で繰り返される試験結果が保証されます.
• リモコン操作のPLCタッチ制御
衝撃の高さやブレーキ遅延などのすべてのパラメータはタッチスクリーンで設定されています. 安全なオフサイト操作のために赤外線リモコンが利用できます. また,緊急停止機能があります.モーターの過負荷と漏れ防止.
• 調節可能な広い試験範囲
衝撃の高さは300mmから2000mmまで電気的に調整できます. 1,0m × 1.2mのサンプルプラットフォームは,ほとんどの壁掛けおよび床立AC/DC充電パイルに適合します.
• 柔軟で安定した構造
ロック可能なホールとサポートフィットで装備され,全ユニットは異なる作業ステーションに移動し,試験中にしっかり固定することができます.プラットフォームは,大きな充電キャビネットの迅速な分解をサポート.
• 標準装備品
標準の振り子腕と 複数のハンマーヘッドと 5Jと 20Jテスト用の袖が付いています 配達後すぐに使用できます
