| ブランド名: | Sinuo |
| モデル番号: | SN2117M |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 毎月20セット |
この試験装置は、モーター制御スイッチおよび関連コンポーネントの電気的寿命および開閉容量を評価するために使用されます。モーターの抵抗誘導負荷をシミュレートして、接点の固着、過度の摩耗、電気疲労による損傷についてアクセサリをテストします。PLC 制御と 7 インチのタッチスクリーンで簡単に操作できます。
この装置は、最大 180A のインパルス電流と最大 30A の定格電流をサポートし、切り替え可能な 250V/127V 出力と最大 9,999,999 回の事前設定可能なサイクル数を備えています。
シングルステーション設計で構築されており、定格電圧 ≤ 250 V、定格電流 ≤ 30 A の抵抗性、誘導性、およびロックローターモーター負荷制御スイッチに適しています。
自動負荷スイッチングと高精度測定機能を備えており、スイッチの性能を検証する品質管理ラボや製造環境に最適です。
• IEC 61058-1:2016、第 17 条
• IEC 60669-1:2020
| テストステーション | 単局 |
|---|---|
| 電気制御方式 | 7インチカラータッチスクリーン操作によるPLC制御 |
| インパルス電圧 | 範囲: 0 ～ 250V、精度: 0.5% ± 2d |
| インパルス電流 | 1～180A、分解能：0.1A |
| 定格電流 | 1～30A、分解能：0.1A |
| 出力電圧 | 250Vと127Vの間で切り替え可能 |
| サイクルカウント | 0～9,999,999回、プリセット可能 |
|
サンプルと制限事項 |
第 7.1.2.2 項に分類される抵抗負荷およびモータ負荷用の制御スイッチ、第 7.1.2.9 項に分類される力率 0.6 以上のロックド ローター モータ特殊負荷回路用の制御スイッチ、および第 7.1.2.8 項に分類される誘導負荷回路用の制御スイッチに適用されます。試験サンプルの定格電圧は 250 V を超えてはならず、定格電流は 30 A を超えてはなりません。 |
|---|---|
|
テストの目的 |
モーター制御スイッチの開閉容量と通常の動作寿命をテストするために使用されます。目的は、アクセサリが通常の使用中に電流サージの影響や電気疲労による損傷に耐えられるかどうかを検証し、接点の固着、長時間の切断、過度の摩耗、その他の有害な結果がないかどうかを確認することです。 中心となるのは、抵抗 + インダクタンスを使用してモーターの抵抗誘導負荷をシミュレートし、スイッチ、コンタクター、プロテクター、モーター コントローラーなどの電気的寿命、開閉容量、耐久性テストを実行することです。 |
|
試験原理 |
モーター制御スイッチの開閉容量と通常の動作寿命をテストするために使用されます。目的は、アクセサリが通常の使用中に電流サージの影響や電気疲労による損傷に耐えられるかどうかを検証し、接点の固着、長時間の切断、過度の摩耗、その他の有害な結果がないかどうかを確認することです。 中心となるのは、抵抗 + インダクタンスを使用してモーターの抵抗誘導負荷をシミュレートし、スイッチ、コンタクター、プロテクター、モーター コントローラーなどの電気的寿命、開閉容量、耐久性テストを実行することです。 |

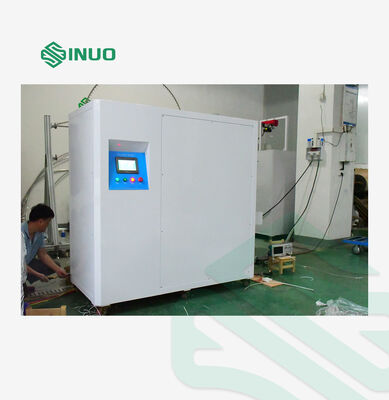

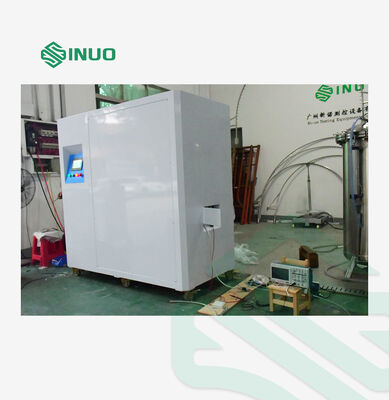

| 装置の構造と特長 | この装置は PLC + タッチスクリーン制御を採用しています。電流と電圧はタッチスクリーンで設定でき、手動で負荷を調整することなく抵抗負荷と誘導負荷を自動的に切り替えることができるため、操作が簡単になります。機器の寸法: 約。 1800×900×1900mm（幅×奥行き×高さ） 装置重量：約2kg 700kg |
|
動作環境 |
電源：AC220V±5%/50Hz、50kVA 設置条件: ・大気圧：80～106kPa • 周囲温度: 5 ～ 40 °C • 相対湿度: 20 ～ 80% RH • 激しい揺れや振動がないこと • 電磁干渉がない ・粉塵、爆発性ガス、腐食性ガスのないこと。 • 良好な放熱条件 |
(テスト回路図)
