IEC 62196-1 に準拠する電動車コネクタ用のターミナル・クランプ・ロード・フレキシング・テスト・マシン

ブランド名:	Sinuo
モデル番号:	SNQC1012
MOQ:	1
価格:	Customized
支払条件:	T/T
供給能力:	毎月10セット

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

Calibration Certificate (Cost Additional)

電源:

AC110V、60HZ

回転速度:

(10±2)r/min

回転直径:

75mm

高さ調節可能:

260～660mm

寸法:

790mm×400mm×1500mm

回転重量:

0.4〜70.3kg

パッケージの詳細:

合板

供給の能力:

毎月10セット

製品説明

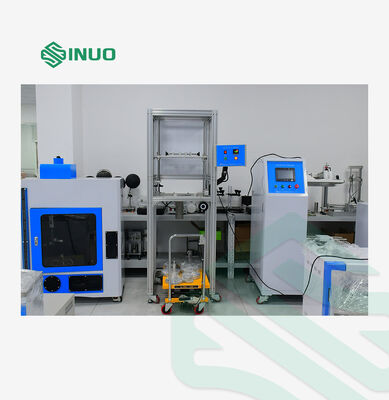

IEC 62196-1 に準拠する電動車コネクタ用のターミナル・クランプ・ロード・フレキシング・テスト・マシン

製品概要

このテスト機はIEC 62196-3:2026 第13項とIEC 62196-1:2022 第13項3.1図12と表5.

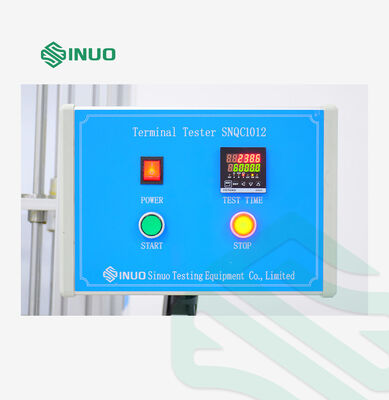

螺栓式端末の構造設計が,過度のワイヤ損傷を避けるための標準要求を満たしているか確認する.そして,実際の運用条件下で,ターミナルの負荷容量を機械的ストレスの対照性でチェックします.試験サイクルは事前に設定できます. ユニットは事前に設定された試験サイクルの完了後に自動的に停止し,アラームを起動します.

技術パラメータ

電源	AC110V,60Hz
コントランス	9999 サイクルまで; デフォルト設定: 150 サイクル / 15 分
回転速度	(10±2) r/min
負荷重量範囲	0.4~70.3kg

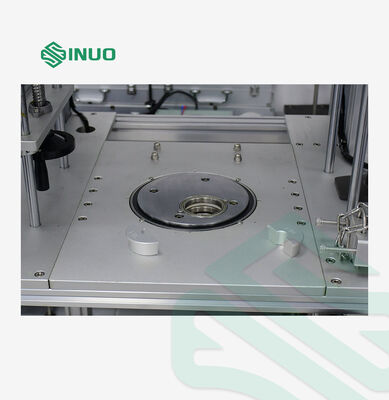

回転直径	75mm
穴の直径 (mm)	6.5,9.5,13,14.5,15.9,19.1,22.2,25.4,28.6,31.8,38.1,44.5

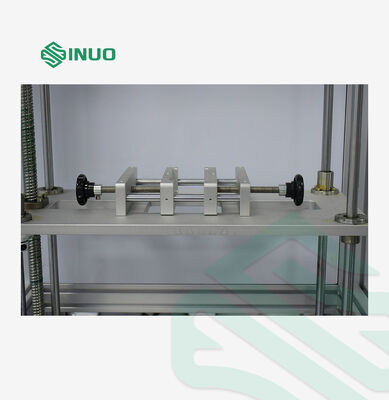

調整可能な高さ	260×660mm,ハンドホイールの回転によって調整
補助構成	手動式提起車で装着され,軽く重重を装着する
全体の次元	790mm × 400mm × 1500mm

(ブッシングと負荷重量仕様表)

主要な応用分野

EV充電コネクタの製造者 AC/DC EV充電銃内の螺栓式端末の内部品質検査長期間の回転式スイング負荷試験の後,端末構造の信頼性を検証し,日常使用で過度のワイヤ損傷を回避する.
自動車用ワイヤリングハーネス&ケーブル工場国際IEC認証要件を満たす電源ケーブル端末のクリンピングとクランプ構造の耐久性検証
第三者認定試験研究室製品認証のためのIEC62196規格に準拠する機械的な負荷屈曲試験電気自動車の端末部品のタイプ承認と入荷材料の検査.
自動車部品研究開発研究所電気自動車の充電装置用のスクリューロック端末の新製品開発検証と構造最適化
