商品の詳細

Created with Pixso. ホーム Created with Pixso. 製品 Created with Pixso.
EVのコネクターの試験装置
Created with Pixso.

IEC 62196-1 に準拠するポータブル・ソケット・アウトレット&EVコネクタ・メカニカル・ストラスト・テスター

IEC 62196-1 に準拠するポータブル・ソケット・アウトレット&EVコネクタ・メカニカル・ストラスト・テスター

ブランド名: Sinuo
モデル番号: SNQC1014
MOQ: 1
価格: Customized
支払条件: T/T
供給能力: 毎月10セット
詳細情報
製品説明
詳細情報
起源の場所:
中国
証明:
Calibration Certificate (Cost Additional)
標準:
IEC 60884 および IEC 62196
落下高さ:
1000mmと750mm
落下する時間:
8
回転装置:
45°全方向回転
寸法:
2443L*360W*1132Hmm
パッケージの詳細:
合板
供給の能力:
毎月10セット
ハイライト:

IEC 62196-1 に準拠するEVコネクタテスト

,

ポータブルソケット・アウトレット機械強度テスト

,

EVコネクタテスト機器の保証

製品説明

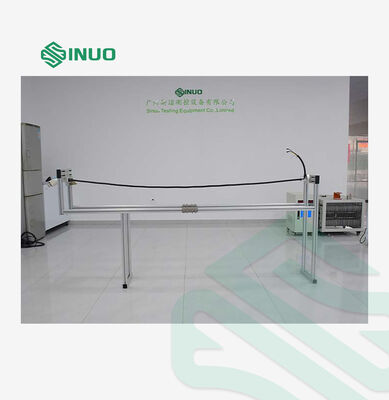

IEC 62196-1準拠のポータブルソケットコンセントおよびEVコネクタ機械強度試験機

製品概要

この試験装置は、次の要件に完全に準拠して設計されています。IEC 62196-1:2022 条項 26.3 (図 19)そしてIEC 60884-1:2022 条項 24.10 (図 32)。再配線可能なプラグやフレキシブル ケーブルが取り付けられた車両コネクタの機械的強度を検証するために使用されます。

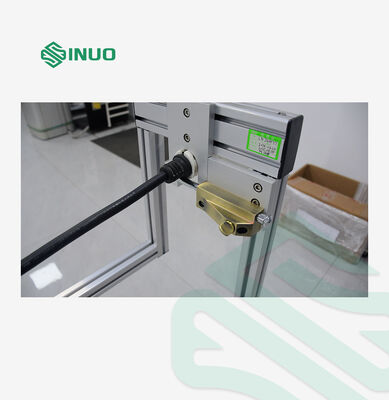

IEC 62196-1 に準拠するポータブル・ソケット・アウトレット&EVコネクタ・メカニカル・ストラスト・テスター 0
試験原理
IEC 60884-1の場合

フレキシブル ケーブルの自由端を床から 750 mm の高さの壁に固定します。試験片を保持してケーブルを水平に保ち、ケーブルを放してコンクリートの床に自由に落下させる操作を 8 回繰り返します。

落下するたびに、フレキシブル ケーブルを固定点で 45 度回転させます。

完成した試験片には、規格で定義されている損傷が見られないものとします。特に、コンポーネントが緩んだり外れたりしてはなりません。

IEC 62196の場合

フレキシブル ケーブルの自由端 (追加のフレキシブル エレメントを使用、全長 2.25 m) を床から 1 m の高さの壁に固定します。

試験片を保持してケーブルを水平に保ち、ケーブルを放してコンクリートの床に自由に落下させる操作を 8 回繰り返します。

落下するたびに、固定点でケーブルを 45 度回転させます。

技術的パラメータ
落下高さ 1000mm & 750mm (調整可能)
投下時間 8
回転装置 45°全方向回転
寸法 (長さ×幅×高さ)

長さ*幅*高さ2443*360*1132mm

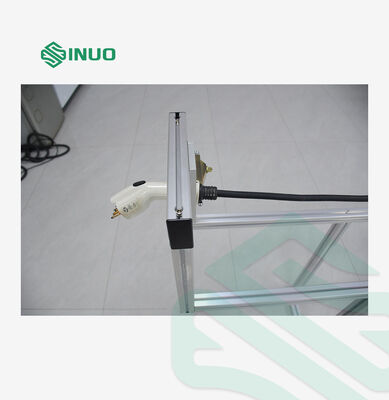

IEC 62196-1 に準拠するポータブル・ソケット・アウトレット&EVコネクタ・メカニカル・ストラスト・テスター 1
