EVコネクタ用 IEC 62196 短時間試験電流および温度上昇試験システム

製品概要:

この試験システムは,IEC 62196-1Ed.4CDV 2020第12項の標準要件を満たしています.3第24条 表10条 第34条234.4 と 35.4., IEC 62196-2,IEC 62196-3,など

EVのプラグとソケットが定電流を通過した後,温度上昇試験を検出するのに適しています.負荷電流が接続されたときの電気アクセサリーの表面の加熱を評価するまた,短時間高電流耐久試験のために使用される接地接触.

設備の特徴

このシステムはコンピュータによって制御される自己プログラムソフトウェアを使用します.すべての標準テスト手順とデータ判断はシステムによって制御され,操作が簡単になります.負荷電流に接続されたときに充電インターフェイスと電気アクセサリーの表面加熱と電極温度上昇を評価するために使用されます.温度上昇が標準要件を満たしているかどうかを確認する.

主な技術パラメータ

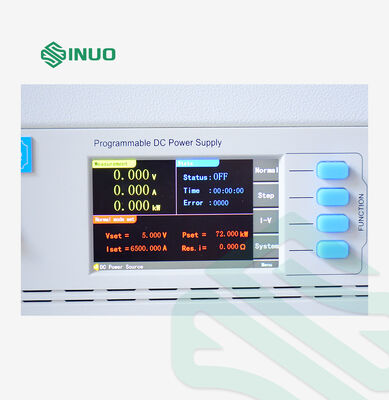

1出力作業ステーション: 1 DC出力ステーション

•最大出力電圧:DC15V未満

常時調節可能な試験電流出力:DC 200 ∼6500A

・現在のディスプレイ精度: ± (読み取りの0.25% + 範囲の0.25%),解像度 1A

・電圧表示の精度: ± (読み取りの0.25% + 範囲の0.25%),解像度0.01V

試験電流安定性: 設定値の ± ((1% + 0.5A),応答時間は約1秒

2制御コンタクト電源: AC (0?? 2) A の電流範囲

3動作モード:連続モード,オン/オフモード,自動温度制御モード

• 連続オン/オフモード:
  • 連続モード試験時間:0.01~99.99時間
  • オン/オフモード 電源 オン/オフ 時間: 0.01 〜 99.99 時間
  • ON/OFF カウント:19999回 カウントに達すると自動的に停止します
  • 電流設定: プログラム可能な制御設定 (IEC62196に従って設定可能で,時間と電流の組み合わせは下記の表で示されている)


自動温度制御モード:
安定した温度上昇値を設定し,適切な電流値を自動的に見つけることができます.

温度上昇設定範囲: 0~100°C

安定度: ±0.5°C

温度上昇に必要な電流を自動的に計算します

4温度上昇試験 (内蔵温度検査装置):

温度測定範囲: 0 ∼ 260°C,精度: ± 0.3% + 1°C;解像度: 0.1°C

•温度測定点: 16チャンネル (環境温度測定の1ポイントを含む)

•サポートされる熱電偶タイプ:この機器はJ,K,T,E,S,N,B,Rの熱電偶をサポートします.

•測定に使用される熱対:アメリカOhmカンパニーK型30AWG細線熱対,長さ2メートル,合計20個.

•温度探査機:温度探査機は,儀器を損傷することなく,ライブテストを行うことができます.

•温度スキャン速度と記録間隔:すべてのチャンネルで0.1~1800秒.

•温度データ記録: コンピュータテストソフトウェアの設定で,コンピュータによって自動的に完了します.

•ソフトウェアは環境温度のチャネルを設定し,データ収集中に自動的に環境温度を引くことができます.

5. 電圧低下と抵抗試験機能:
この装置は,コネクタを通る電圧低下を検知し,対応する抵抗値を計算できるmVメーターで構成されています.

6.タッチスクリーン統合産業制御コンピュータの構成:
このシステムには,次の仕様を持つ1つの統合工業制御コンピュータが含まれます.

• • CPU: Pentium 4/1.8G以上
  • メモリ: 4GB
  • ストレージ: 64GB 固体ドライブ
  • ディスプレイ: 15インチLCDモニター
  • オペレーティングシステム: XP 英語版
  • ソフトウェア: オフィス処理ソフトウェア

A. 電源設定:

■ プログラム可能な設定により,少なくとも10の電流セグメントの構成が可能で,異なる電流値の継続的な実装が可能になります.

■ 時計ベースのスイッチ機能,調整可能なインターフェース設定,自動調整,自動リセットを備えています

B.複数の動作モード:

■ 連続モード,オン/オフモード,自動温度制御モード

C. データ表示:

■ 各チャネルの温度値,電流値,時間軸曲線をリアルタイムで表示する.

■ サンプリング周波数: 100ms~1800s 調節可能

■ データ記録間隔: 100ms~1800s 調整可能

D. データ保存:

■ 試験データを少なくとも8GBのストレージスペースで自動的にまたは手動的に保存できる.

E. データ輸出:

■ CSV,XLSX,その他の形式のUSBデータ輸出をサポートする.

F.電源設定 (追加):

■ プログラム可能な設定で,少なくとも10の電流出力プログラム,異なる電流値の連続的な適用,クロックスイッチ機能,調整可能な操作インターフェースを構成する.自動調整自動リセット

7電力供給:

■ AC 220V ±10%,50/60Hz,50KVA

8サイズ:

■ 約1000mm (W) ×1300mm (D) ×1800mm (H) 体重:約400kg

■ 移動や固定を容易にするため,ブレーキを備えた重用ホールで装備されている.

9オーバーロードとオーバー電流保護:

■ 装置が停止すると自動的に電源を切断します

■ 装置は長時間連続で安定して信頼性のある状態で動作します

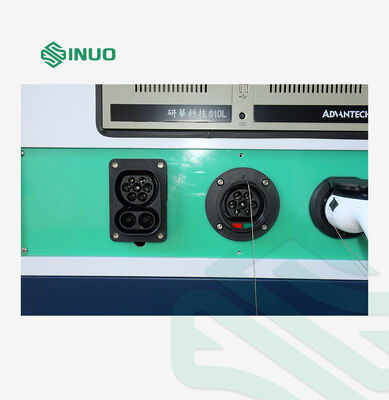

10温度上昇試験装置の配置:

■ 尺寸:800*400*400mm

■ アクリル透明カバー

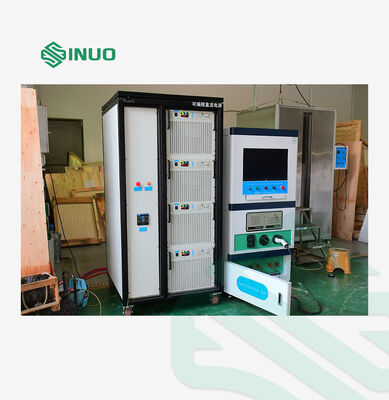

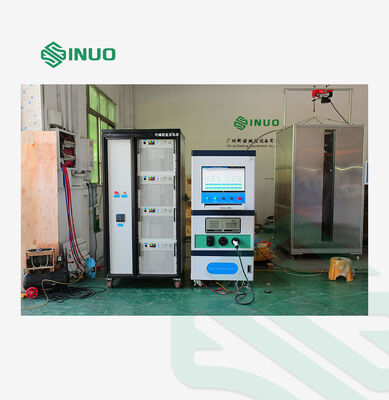

11一般機器図 (画像にはコンピュータの設定が含まれます):
