| ブランド名: | Sinuo |
| モデル番号: | SNQC1005A |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 月5セット |

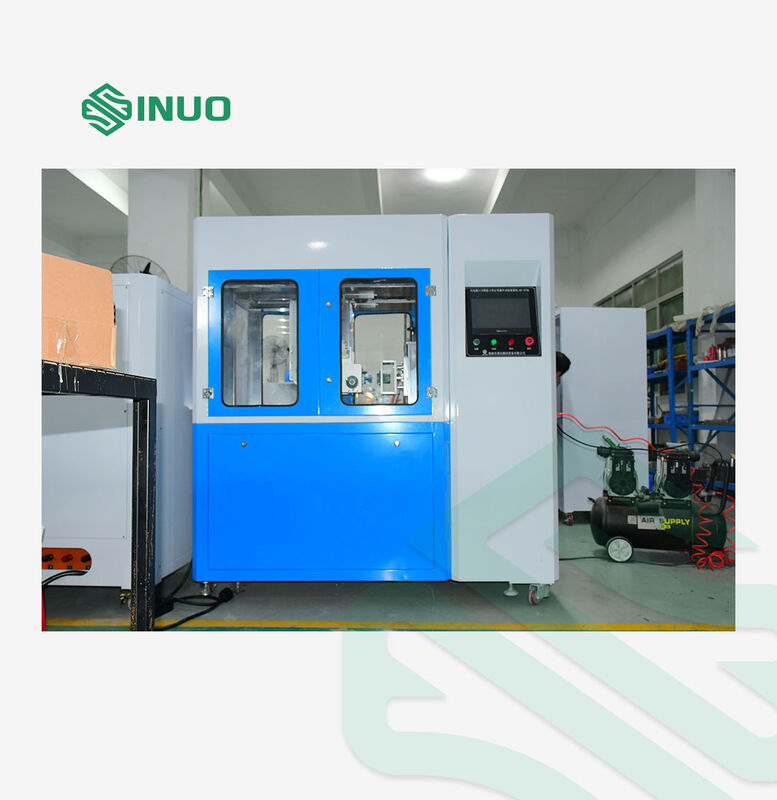

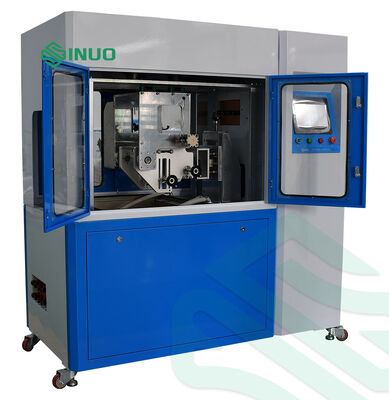

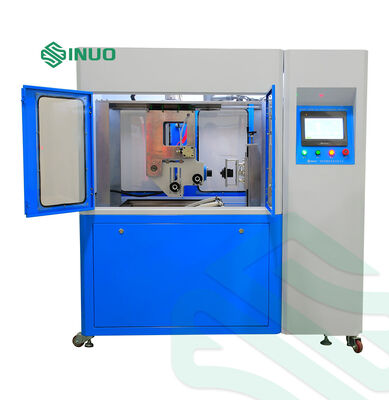

IEC 62196-3 EV充電および産業用コネクタ耐久性試験装置
製品情報:
規格: この試験装置は、IEC 62196-3: 2020 条項 22 および 23、IEC62196-1: 2020 条項 22 および条項 23、IEC60309-1: 2012 条項 20 および条項 21 などの要件を満たしています。
電気自動車の充電インターフェース、産業用プラグ、ソケットアウトレット、コネクタなどの電気付属品が、過度の摩耗やその他の有害な影響なしに、通常の操作中に発生する機械的、電気的、熱的ストレスに耐えられるかどうかを検証するために使用されます。
サーボモーターが機構を駆動し、試験サンプルに繰り返し挿抜動作を行わせます。開放容量試験には外部負荷を使用できます。電源のオン/オフ時間、試験速度、ストローク、角度はすべてタッチスクリーンでプリセットできます。
サンプル範囲、用途、原理、構造、使用環境:
| サンプルと制限 | 電気自動車の充電インターフェース、産業用プラグ、ソケット、コネクタ |
|---|---|
| 試験用途 | 電気自動車の充電インターフェース、産業用プラグおよびソケット、コネクタなどの電気付属品が、通常の動作中に発生する機械的ストレス、電気的ストレス、熱的ストレスに過度の摩耗やその他の有害な影響なしに耐えられるかどうかを試験し、その信頼性を検証することを目的としています。 |
| 試験原理 | サーボモーター駆動機構を使用して、サンプルに対して直線的な抜き差しを繰り返す動作を行い、外部負荷を接続してオン/オフ試験を行うことができます。電源のオン/オフ時間、試験速度、ストローク、角度はすべてタッチスクリーンでプリセットできます。 |
| 構造と特徴 | 一体型フレームを採用し、サーボモーター、精密ボールねじ、同期ベルト伝動、カラータッチスクリーン操作、強力なデジタル表示機能、PLCインテリジェント制御システムによって駆動されます。また、3軸調整可能なクランプを使用しており、充電ガンインターフェースの寿命試験に適しています。 |
| 使用環境 | 電源: AC220V±10%/50-60Hz、2Kw、作業温度 0-40℃、湿度 30%-90%; 外形寸法: 約 W1000*D750*H1200mm; 重量: 約 150kg |
技術パラメータ:
| 試験内容 | a) 開放容量; b) 通常動作 |
|---|---|
| 試験サンプル範囲 | ACおよびDC充電ガン |
| 試験ステーション | シングルステーション |
| 電気制御方式 | 三菱PLCインテリジェント統合制御、7インチカラーヒューマンマシンタッチインターフェース操作 |
| 操作モード | 手動またはプログラム制御操作 |
| 機能 | 充電インターフェースの通常動作をシミュレートする機能を備えており、充電インターフェースの抜き差し操作を実現できます。また、試験速度、試験時間、試験回数のプログラム可能な設定も可能です。 |
| 駆動方式 | サーボモーターが抜き差し動作および回転・液体浸漬動作を駆動し、補助シリンダーがスイッチ連動機構の開閉を実現します。 |

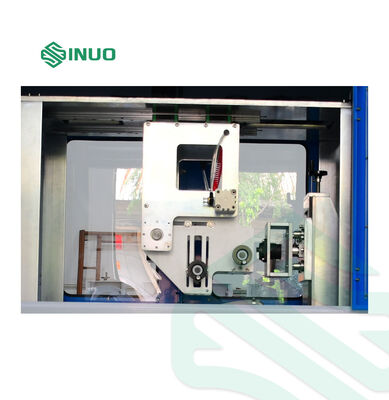

| サンプル治具とクランプ方法 | 機械式クランプ、X/Y/Z 3次元調整可能クランプ、調整可能なクランプポイント位置、国内規格、米国規格、欧州規格のAC/DC充電インターフェースに適したユニバーサルクランプ |
| 自動反転 | 充電ガンクランプに自動反転機構を装備しており、90°反転可能で、反転保持時間は範囲内（0～600）秒で任意に設定でき、IEC 62196-1:2022 条項 23.3.2 の溶液浸漬試験を実現できます。 |
| 試験回数 | 0～999999回、プリセット可能、カウントが設定値に達すると自動停止 |
| 開放容量導通時間 | 1～999.9秒、プリセット可能（規格では電気接点は2秒以上4秒以下を維持する必要がある） |
| 抜き差し速度 | 0～10回/分、プリセット可能（3.75サイクル/分、7.5ストローク/分） |
| 試験ストローク | 0～150mm、プリセット可能（試験プラグと試験ソケット間の距離は≥50mm） |
| 試験速度 | 0～1100mm/秒、タッチスクリーンで直接プリセット可能 |
| 力値表示 | 50kgレンジのフォースセンサーを装備し、リアルタイムで力値を監視し、力-時間曲線を作成し、最大挿入力と引き抜き力を表示し、現在の力値、力値範囲（0～500）Nを表示できます。 |
| ロック機構 | 通常の動作条件をシミュレートするために、機械式ロック機構を自動的に押す機能を備えています。 |
| 溶液タンク | 1つの溶液タンクを装備しており、IEC 62196-1:2022 条項 23.3.2 の塩水およびほこり水模擬溶液を収容できます。溶液はユーザーが準備してください。 |
| 溶液浸漬要件 | 浸漬回数、浸漬時間、乾燥時間、抜き差し回数、サイクル回数を設定可能 |
| 負荷 | 外部、SN2217-480V250Aと連携可能 |
| 検出機能 | 負荷が接続されている場合、回路遮断アラームを実現し、現在の回数を記録できます。 |
| 安全保護 | 接地保護、短絡保護、過負荷保護 |
