500N印加力およびオフセットずれ試験用の四方向力印加機能を備えたEVコネクタ試験装置

ブランド名:	Sinuo
モデル番号:	SNQC1017
MOQ:	1
価格:	Customized
支払条件:	T/T
供給能力:	30セット/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

Calibration Certificate (Cost Additional)

強制適用時間:

0 ～999 .9秒

適用された力値:

0-500N

試験数:

0-999999回

間隔時間:

0999.9s

概算機器の重量:

200 kg

アクチュエータサポートプラットフォーム:

1200×800×1500 mm（w×d×h）;

駅:

単局

キャビネット:

500×400×1400 mm（w×d×h）;

パッケージの詳細:

合板ケース

供給の能力:

30セット/月

ハイライト:

500N印加力EVコネクタ試験装置

四方向力印加オフセットずれ試験装置

PLC制御およびタッチスクリーン操作EV充電インターフェースずれ試験機

製品説明

EVコネクタ試験装置

充電インターフェースのずれをシミュレートし、充電中のEVコネクタの圧縮強度を試験するための特殊装置。

準拠規格

本試験装置は、UL2552-2022、条項54C.3および図54C.2、IEC62196-1に準拠しています。

装置概要

サンプルと制限: 充電インターフェース
用途: 充電ガン把持部に上下左右の力を加え、通常使用時のオフセット操作をシミュレートし、全方向の圧縮強度を検証します。
試験原理:サーボモーターがマニピュレーターを駆動し、規格要件に従って力値と間隔時間で4方向（-X、+X、-Y、+Y）に力を加えます。

装置構造と特徴

タッチスクリーン操作と4方向力センサーを備えたPLC制御システムによる監視。
1つのサンプルを4方向で試験する独立した単一ワークステーション。

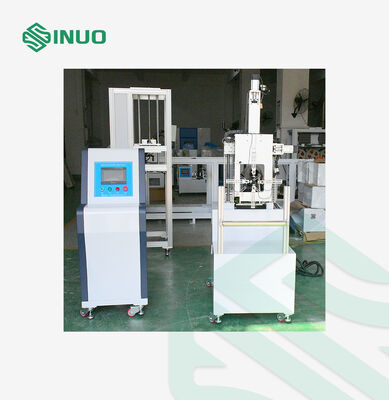

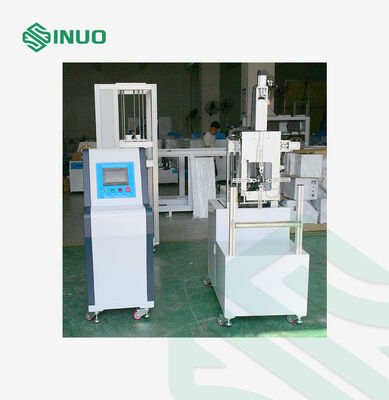

制御盤とアクチュエーターを分離設計することで、アクチュエーター支持プラットフォームを恒温槽内に配置可能。

物理仕様

アクチュエーター支持プラットフォーム: 1200 * 800 * 1500 mm (幅 * 奥行 * 高さ)
制御盤: 500 * 400 * 1400 mm (幅 * 奥行 * 高さ)
概算重量: 200 kg

使用環境

電源: AC220V±10%/50-60Hz
動作温度: 5-35℃
湿度: 30%-90%

技術パラメータ

パラメータ	仕様
制御・操作方法	PLC制御、タッチスクリーン操作
ステーション構成	SNQC1016A-1 単一ステーション
力の方向	+X、-X、+Y、-Yを順次印加（プログラムカスタマイズ可能）
力印加機構	YZ軸垂直軸自動マニピュレーター、X軸調整可能

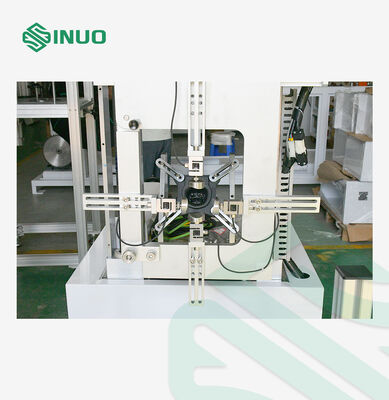

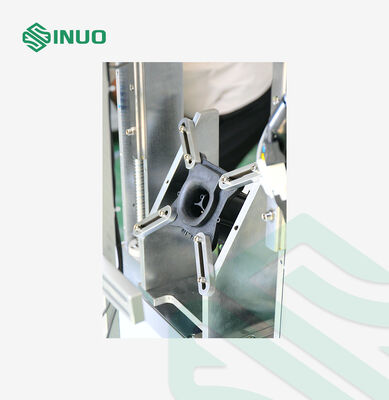

試験片固定具	ほとんどの充電ガンに対応するユニバーサルアーク形状クランプ、左右200mm調整可能なV字クランプ。
印加力値	0-500N、力センサー監視と自動システム制御によるプリセット。
間隔時間	0-999.9秒、プリセット。
力印加時間	0-999.9秒、プリセット。
試験回数	0-999999回、プリセット。
ソケット中心から地面までの距離	1m、取り付けプレートは30°傾斜（垂直方向から）
保護機能	過負荷保護、漏電保護、短絡保護。
