IEC 62916-3 自動温度制御モード用 6500A 試験電流および 16 チャンネル温度測定付き EV コネクタ試験装置

ブランド名:	Sinuo
モデル番号:	SNQC1006B-6500A
MOQ:	1
支払条件:	T/T
供給能力:	毎月10セット

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

Calibration Certificate (Cost Additional)

サンプリング周波数:

100msから1800s

温度測定点:

16チャンネル

温度測定範囲:

0°260°C

温度上昇設定範囲:

0°Cから100°C

定数調整可能なテスト電流出力:

DC 200 ̇6500A

最大出力電圧:

DC 15V未満

寸法:

1000mm (W) × 1300mm (D) × 1800mm (H)

重さ:

400kg

パッケージの詳細:

輸出梱包

供給の能力:

毎月10セット

ハイライト:

6500A 試験電流 EV コネクタ試験装置

16チャンネル温度測定温度上昇試験システム

自動温度制御モード IEC 62916-3 テストシステム

製品説明

EVコネクタ試験装置

電気自動車のプラグとソケットのための高度な表面加熱と温度上昇評価システム

IEC 62916-3 EVプラグとソケット温度上昇試験システム 6500A

準拠基準

IEC 62196-1 Ed.4 CDV 2020 (第12項) に準拠して設計されている.3第24条表10条第34条234歳4IEC 62916-2,IEC 62916-3,およびその他の関連規格.

システム概要

この包括的な試験システムでは,電動車両のプラグとソケットの温度上昇を定位電流で評価し,また,負荷接続時の電気配件の表面加熱を評価します..このシステムは,短期間の高電流耐性試験をサポートし,信頼性の高い性能と安全性検証を保証します.

独自のソフトウェアとコンピュータ制御を備えたこのシステムは,完全に自動化されたテスト実行とデータ分析を可能にします.電気自動車の充電インターフェイスと関連部品の温度上昇評価と適合確認のための効率的なソリューションです.

テクニカル仕様

パラメータ	仕様
出力ワークステーション	1 DC出力ステーション
最大出力電圧	DC 15V未満
恒常調節可能な試験電流出力	DC 200-6500A
現在の表示精度	± ((読み取りの0.25% +範囲の0.25%),解像度 1A
電圧表示の精度	± ((読み取りの0.25% + 範囲の0.25%),解像度は0.01V
試験電流安定性	± (設定値の1% + 0.5A) 応答時間は約1秒
コントロールコンタクト電源	AC (0-2) A の電流範囲
動作モード	連続モード,オン/オフモード,自動温度制御モード
温度測定範囲	0~260°C 精度: ±0.3% + 1°C 解像度: 0.1°C
温度測定点	16チャネル (環境温度測定のための1点を含む)
支持される熱電池型	J,K,T,E,S,N,B,Rタイプ
測定に使用される熱電偶	USA Ω 会社 K型 30AWG 細いワイヤの熱カップル,長さ2メートル,合計20個

動作モードの詳細

連続モード:試験時間:0.01~99.99時間
オン/オフモード:オン/オフ時間: 0.01~99.99時間,カウント: 1-9999回
プログラム可能な制御:IEC62196 に基づく設定可能な設定で,時間と電流の組み合わせ
自動温度制御モード:安定した温度上昇値 (0-100°C) を ±0.5°C の安定度精度で設定します.望ましい温度上昇のために必要な電流を自動的に計算します.

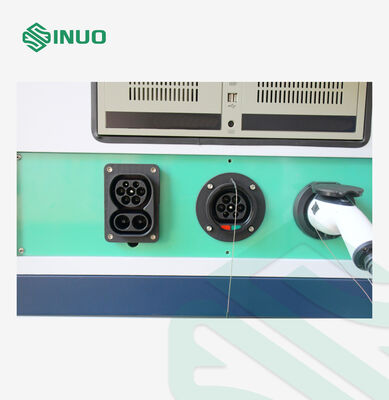

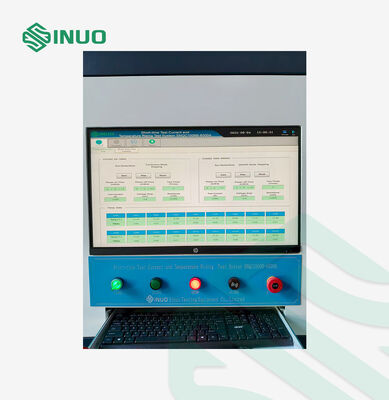

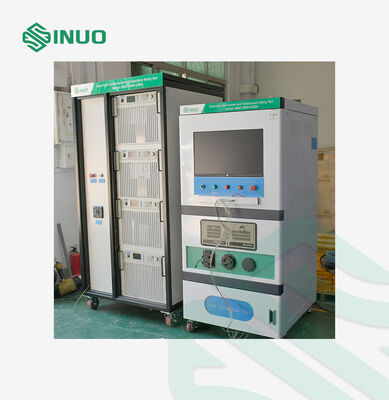

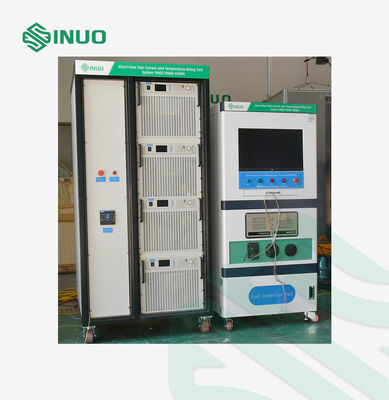

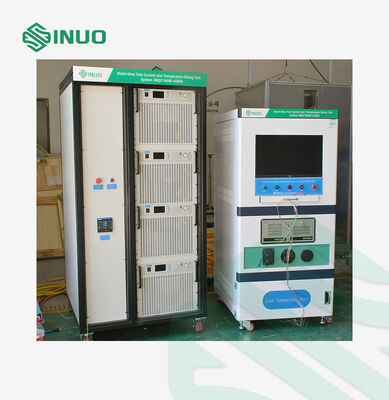

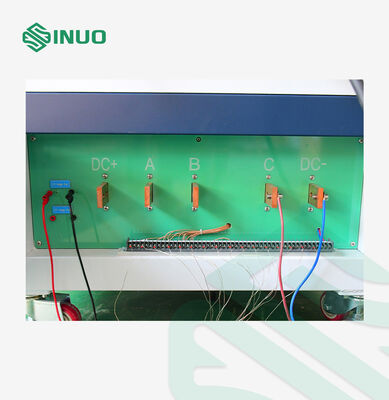

システム画像
