電気自動車の充電コネクタとプラグの機械的強度と柔軟性の評価のためのEVコネクタ試験装置

ブランド名:	Sinuo
モデル番号:	SNQC1009
MOQ:	1
支払条件:	T/T
供給能力:	毎月10セット

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

Calibration Certificate (Cost Additional)

装備重量:

150kg

曲がる率:

0-60回/分

曲げ角:

調節可能な0-360°

テストステーション:

単局

ドライブモード:

サーボモータードライブ

機器の寸法:

W1000*D800*H1600mm

積載重量:

20N,25N,50N,75N,100N,140N

電源:

AC220V±10%/50～60Hz

パッケージの詳細:

輸出梱包

供給の能力:

毎月10セット

ハイライト:

電気自動車の充電コネクタ試験装置

柔軟性評価 EVコネクタ試験装置

機械的強度 EVコネクタ試験装置

製品説明

機械的強度と柔軟性に関するEVコネクタ試験装置

この特殊な試験機器は,電気自動車の充電コネクタ,プラグ,ソケット,コップラーの機械的強さと柔軟性を国際基準に従って評価します.

準拠基準

IEC 62196-1:2014 第 7.11 項と第 7 項に適合する.15IEC 60309-1:2012 条項244.

製品概要

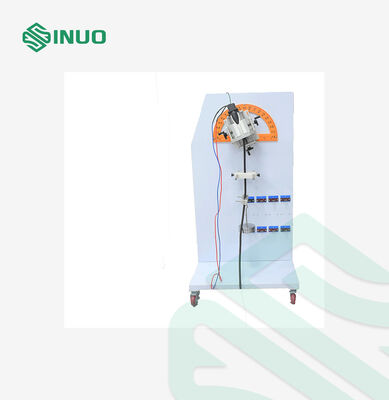

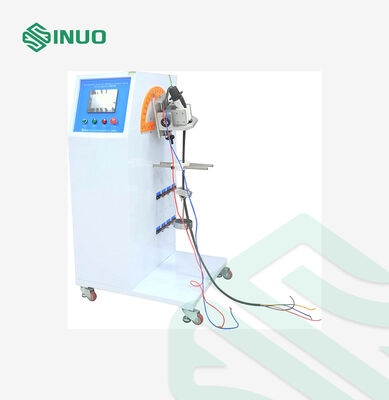

EVプラグ・フレキシビリティ・テスト・マシンは,電気自動車の充電部品の機械的な耐久性を評価するために設計されています.ケーブル入口点に特注して,実用的なアプリケーションで繰り返し屈曲するストレスの最も敏感な領域.

この高精度装置は,サーボモーター技術を使用して,テストサンプルを制御された左から右の動きで振動させるターンテーブルを動かす.試験終了前に設定された折りたたみサイクルに達するとシステムは自動的に停止し,信号インテリジェントのサーボ制御は,最小限の横向きの移動で,精確で繰り返されるスイングアングルを保証し,信頼性の高い試験結果を保証します.

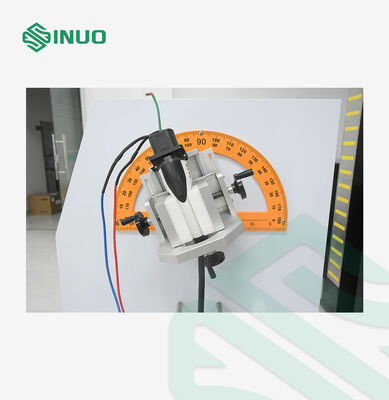

大型の試料は耐久性のあるアルミプレートにしっかりと固定され,スイング軸はコード入口点に正確に並べられ,適用ストレスを正確にシミュレートします.この配置は,真の機械シミュレーションを提供しながら,不要なストレスを最小限に抑える.

重量試験環境のために設計されたこの機器は,AC220V±10% / 50-60Hzの電源入力で動作し, 3KWの電源評価で安定したパフォーマンスを提供します.研究開発ラボに最適です.適合性試験施設電気自動車のコネクタと工業用電源部品を専門とする品質保証部門.

テクニカル仕様

設備の寸法	約:W1000 × D800 × H1600mm
機器の重量	150kg
テスト判断	電流伝導信号に基づく評価

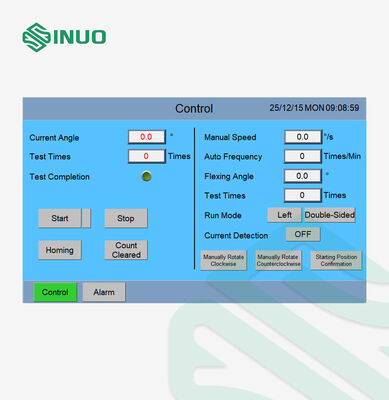

電気制御	7インチHMIタッチインターフェースのPLCインテリジェント統合制御
ドライブモード	サーボモーター駆動
負荷重量	20N,25N,50N,75N,100N,140N
曲がり角	0-360° 調整可能 (デフォルト ±45°)
曲げるサイクル	0-999,999 プリセット可能 (デフォルト 20,000 サイクル)
曲がり速さ	0〜60サイクル/分,プリセット可能
負荷電源	外部接続,可決電圧 (0-250V) と電流 (AC 0-400A) を備えたオプションの負荷キャビネット
標本を固定する	固定位置の機械式固定
