| ブランド名: | Sinuo |
| モデル番号: | Sneq08 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 20セット/月 |

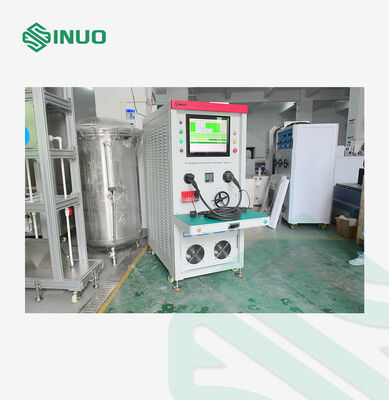

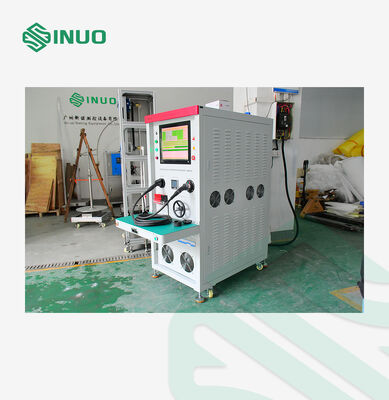

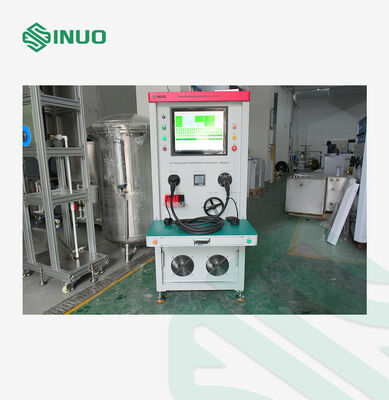

この試験システムは、主に中国（GB）、ヨーロッパ（EU）、およびアメリカ（UL）規格に準拠したACプラグの機能検査に使用されます。各プラグには固有のQRコードを割り当てることができ、試験結果はレポートに自動的に保存されます。合格結果は直接印刷できます。すべての機能は単一の実行で自動的に試験され、高い効率性と省力化を実現し、工場での大量生産の全数検査に適しています。
| 電源 | 単相AC 220V / 50Hz |
|---|---|
| 空気供給 | 0.6 MPa |

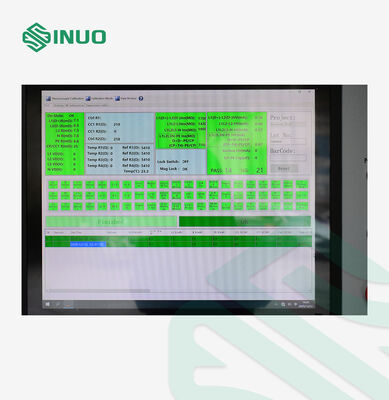

| 制御システム | PLC + 産業用PC |
| バーコードスキャン | このデバイスには、試験サンプル上のバーコードまたはQRコードを読み取るスキャナーが付属しています。試験前に製品をスキャンし、試験後、スキャンされたコードが試験記録に自動的に関連付けられ、トレーサビリティが可能になります。 |
| ワイヤ導通試験 | 断線、導通、短絡、および配線シーケンスの試験は、PLCの入出力スキャンを介して実行されます。PLCは自動的に合否を判定します。 |
| 内蔵抵抗範囲 | 1–5000 Ω、精度：1% 製品品質を判定するために、上限と下限を設定できます。 |
| CC & PE抵抗（ボタン押下/非押下） | 16A ACプラグ： 非押下 RC：680Ω、押下 RC+R4：3.38 kΩ 32A ACプラグ：非押下 RC：220Ω、押下 RC+R4：3.52 kΩ 63A ACプラグ：非押下 RC：100Ω、押下 RC+R4：3.4 kΩ 抵抗の測定精度は1%–2%に達する必要があります。 |
| サーミスタ試験範囲 | 100–50,000 Ω、精度：2% 導通品質を判定するために、上限と下限を設定できます。 |
| 電流容量と電圧降下試験 | 定格電流および過負荷電流条件下でのコネクタ間の電圧降下を測定します。 内蔵三相可変トランス：0-380V出力、可変三相負荷0-35A。 サポートされている試験範囲： 3.3 kW 16A単相 7.4 kW 32A単相 11 kW 16A三相 22 kW 32A三相 |
| 絶縁抵抗試験 | 単相：L-N、L-E、E-N 三相：L1/L2/L3/E-N、L1/L2/L3/N-E、N/L2/L3/E-L1、L1/N/L3/E-L2、L1/L2/N/E-L3 パラメータ： 試験電圧：DC 100–1000V（調整可能） 下限：1 M–1 GΩ（調整可能） 精度：±5% 抵抗が< 設定値の場合にアラーム |
| 誘電耐圧（Hi-Pot）試験 | 単相：L-N、L-E、E-N 三相：L1/L2/L3/E-N、L1/L2/L3/N-E、N/L2/L3/E-L1、L1/N/L3/E-L2、L1/L2/N/E-L3 パラメータ： 試験電圧：AC 0–5 kV / DC 0–6 kV（調整可能） 漏れ電流制限：AC 0.1–20 mA、DC 0.01–5 mA 精度：±1.5% + 3桁 電圧のデジタル表示、自動プログラマブル調整 漏れ電流が設定値を超えた場合にアラーム |
| 試験ステーション | シングルステーション、1回の試験につき1つの製品 |

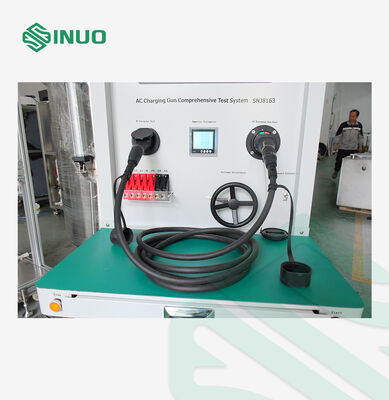

| プラグホルダー | EU AC車両プラグホルダー、EU ACペデスタルプラグホルダー、GB ACプラグホルダー、US ACプラグホルダー |
| テールプレート | 試験製品に適合する特別な加圧治具、クランプと保護プレート付き |
| ソケットの高さ | 750–1000 mm、人間工学に基づいた設計 |
