| ブランド名: | Sinuo |
| モデル番号: | SNQC1009 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 5セット/月 |
自動車コネクタの折りたたみ試験機 EVプラグとカップラー折りたたみ試験機
遵守された基準と条項
IEC62196-1:2014 プラグ,ソケット,車両コネクタ,車両入口 電気自動車の電流充電 - 第1部分:一般要件 条項264図 14
IEC60309-1:2012 工業用プラグ,スロケット,コップラー 部分1:一般要件 条項244図9

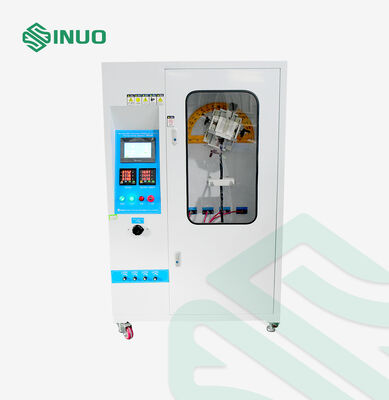

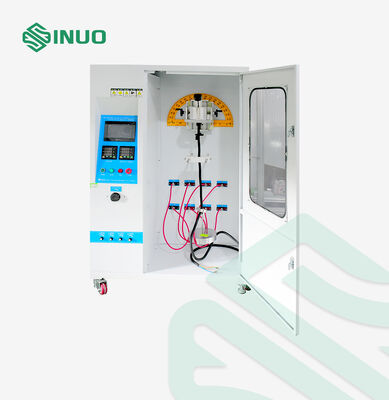

設備の構造
この機械式負荷折りたたみ試験装置は,繰り返し折りたたみされる車両のプラグ,ソケット・アウトジェット,および再配線できないコップラーの機械的耐久性を評価するために設計されている.高精度サーボモーターで駆動システムでは,試料を片側から片側へ振動させ,現実の屈曲条件を正確にシミュレートします. 設定されたサイクル数に達すると,試験は自動的に停止します.一貫性のある結果と 繰り返し可能な結果.
組み込み調整可能な負荷により,各サンプルに施された機械的ストレスを正確に制御することができ,幅広い自動車コネクタとアクセサリーに適しています.その 堅牢 な 構造この装置は自動車メーカーやEV充電機器メーカー,研究開発研究室,接続器やコップラーの耐久性と安全性を確保しようとする第三者試験機関.
このテストは,機械的信頼性,製品の品質,および国際基準の遵守を検証するための不可欠なツールです.自動車のコネクタが実用的な使用に耐えられるという信頼を製造者に与える.
テクニカルパラメータ
| テストステーション | シングル |
| 電気制御方法 | PLCインテリジェント統合制御,7インチの人性化されたタッチインターフェース操作 |
| 折りたたみ率 | 0~60サイクル/分,事前設定可能 |
| 折りたたみ の サイクル | 0~999999 はプリセット可能で,デフォルト 20000 サイクル |

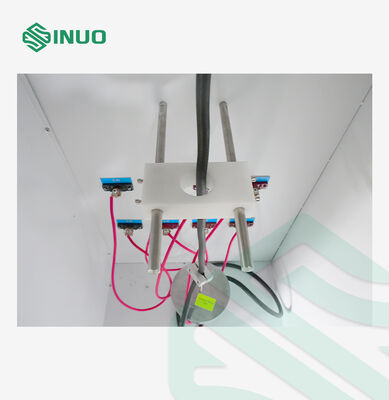

| 負荷重量 | 20N,25N,50N,75N,100N |

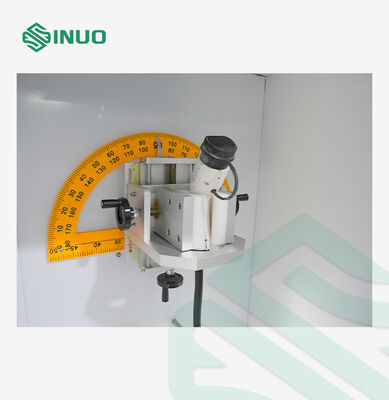

| 折りたたみの角度 | 0-360°を自由に調整できる (デフォルトは垂直の両側で90°,45°) |
| ドライブモード | サーボモーター |
| サンプル・クランプ方法 | メカニカルクランプ,クランプポイントの位置は調節可能 |
| テスト 判断 | 電流が通通しているときの信号から判断すると |
| 負荷力 | 導体 0-250V と AC0-400A の間の電圧を調節できる外部,負荷キャビネットはオプションです. |
