| ブランド名: | Sinuo |
| モデル番号: | SNQC1009-3 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |

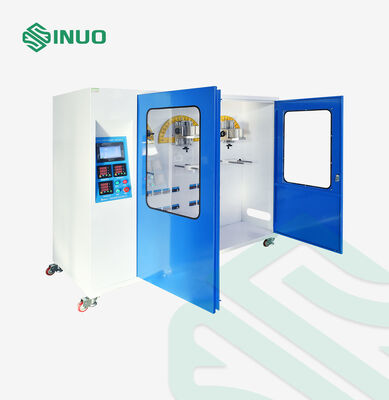

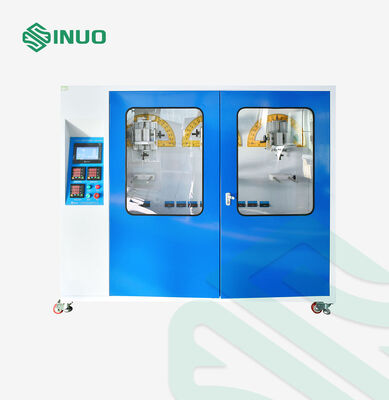

EV充電コネクタ曲げ試験充電インターフェース機械的耐久性試験機
準拠規格と条項
IEC 62196-1:2014 "プラグ、ソケットアウトレット、車両カップリングおよび車両インレット–電気自動車の導電充電-パート1：最大250A a.cおよび400A d.cの電気自動車の充電" 条項7.11および条項7.15
IEC 60309-1:2012 "工業用プラグ、ソケットアウトレットおよびカップリング–パート1：一般要件" 条項24.4
機器概要
妥協のない信頼性のために設計されたこの曲げ機械的強度試験装置は、電気自動車の充電インターフェース、工業用プラグ、ソケット、およびカップリングの正確で再現性のある評価を提供します。フレキシブル電源接続ケーブルの曲げ耐久性を検証するために特別に設計されており、国際規格の機械的強度要件への完全な準拠を保証します。
その中核には、高精度サーボモーターがスムーズで制御されたスイングモーションを駆動し、日常使用中の実際のケーブル曲げを正確にシミュレートします。インテリジェント制御システムはテストを自動的に実行し、プリセットサイクル数で正確に停止するため、人的ミスを排除し、一貫した結果を保証します。最適化されたアルミニウム製治具はケーブルの入口点に完全に位置合わせされ、横方向の動きを最小限に抑え、非常に信頼性の高い、実物そっくりのテストデータを保証します。
要求の厳しいテスト環境向けに設計されたこの装置は、堅牢で長寿命の構造と、連続運転用の安定したAC 220V電源を備えています。コンパクトな設置面積は貴重な実験室スペースを節約し、直感的な操作により、技術者は迅速かつ自信を持ってテストを開始できます。
信頼性が高く、正確で、長持ちするように作られたこの機械は、EV充電機器メーカー、R&Dラボ、および電源接続コンポーネントの機械的耐久性を自信を持って証明しようとする認証機関にとって理想的な試験ソリューションです。
技術パラメータ
| 負荷電力 | 導体間の調整可能な電圧が0〜250Vで、AC0〜400Aの調整可能な電流を備えた外部、オプションの負荷キャビネット |
| 負荷重量 | 20N、25N、50N、75N、100N |
| 駆動モード | サーボモーター駆動 |

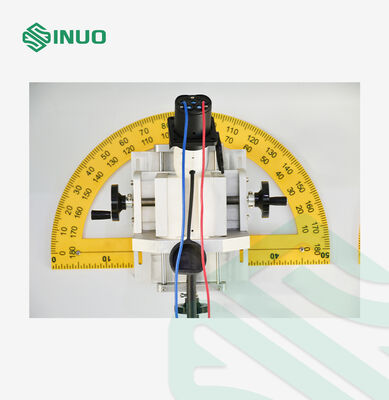

| 試験片クランプ方法 | 機械的クランプ、調整可能なクランプポイント位置 |
| 試験判定 | 電流が通電しているかどうかを示す信号によって判定 |
| 曲げ回数 | 0〜999999をプリセット可能、デフォルトは20000回 |
| 曲げ角度 | 0〜360°を任意に調整可能（デフォルト±45°） |
| 電気制御方法 | PLCインテリジェント統合制御、7インチマンマシンタッチインターフェース操作 |
| 曲げ速度 | 0〜60回/分、プリセット可能 |

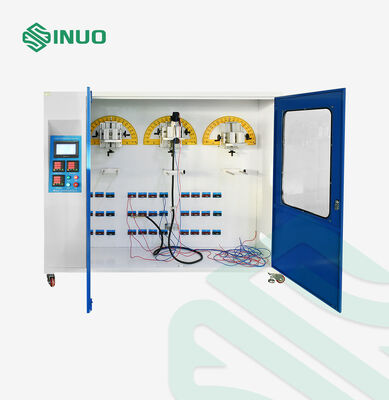

| 試験ステーション | 3ステーション |
