| ブランド名: | Sinuo |
| モデル番号: | SNQC1013C |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1 sets/month |

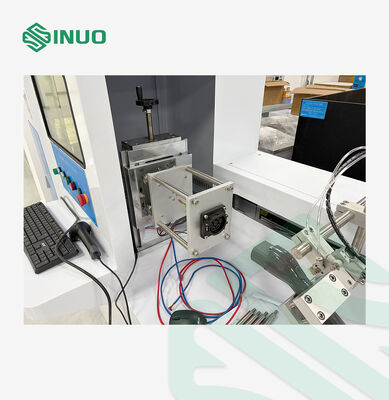

電気自動車のEV充電銃のプラグイン/プラグアウト力試験装置
設備の概要
The Charging Gun Insertion & Withdrawal Force Testerは EVの充電コネクタのプラグインとプルアウト力を評価するために設計された高精度ツールです精度を要求する製造業者向けです安定性,効率性,このシステムは 市場に入れる前に 厳格な機械性能と安全要件を満たす 充電銃を保証します
高精度ボールスクリューと高度なステップモーター駆動で テスト機は 極めてスムーズで一貫した線形運動を 提供しています精度5のロードセルと 1000Hzのサンプリング率最小の力変動を 記録する能力も 高い
リアルワールドの生産環境のために設計された このシステムは EVのチャージガンモデルに 完全にカスタマイズされた フィクチャーに対応していますテストの効率を大幅に改善し,完全な追跡性を支援します..
このテスト機は 精度,安定性,電気自動車の充電コネクタの製造に必要な.
テクニカルパラメータ
|
ポイント |
仕様 |
|---|---|
| 試験能力 | 1 kN |
| 準拠性 | JIS B 7721 張力/圧縮試験器 クラス05 |
| 移動する長さ | 300mm |
| 移動速度 | 10.000 〜 1000,000 mm/min |
| モーション制御 | 高精度ボールスクリュー + 高精度ステップモーター |
| 制限 | 500 N |
| 固定ベース | 460 × 245 mm |
| 構造 | デスクトップタイプ |
| 純重量 | 約60kg |
| 精度レベル | 0.5 クラス (測定誤差 ≤ 0.5%) |
| 負荷サンプル採取頻度 | 1000回/秒 |
| 負荷セル入力チャネル | 1チャンネル |
| ディスプレイユニット | mN,N,kN (kgf,gf,lb ((in) は海外モデルではオプション) |
| 保護機能 | 上限/下限停止,過負荷保護,STOP ボタン,緊急停止,ソフトウェアで定義された制限保護 |
| 定数電源 | 300VA |
| 電源 | 単相 AC100V/120Vまたは AC200V/240V |
