| ブランド名: | Sinuo |
| モデル番号: | SNQC1023A |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |

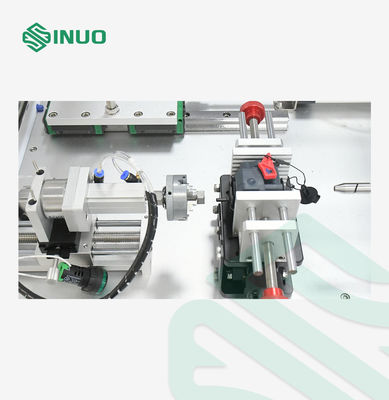

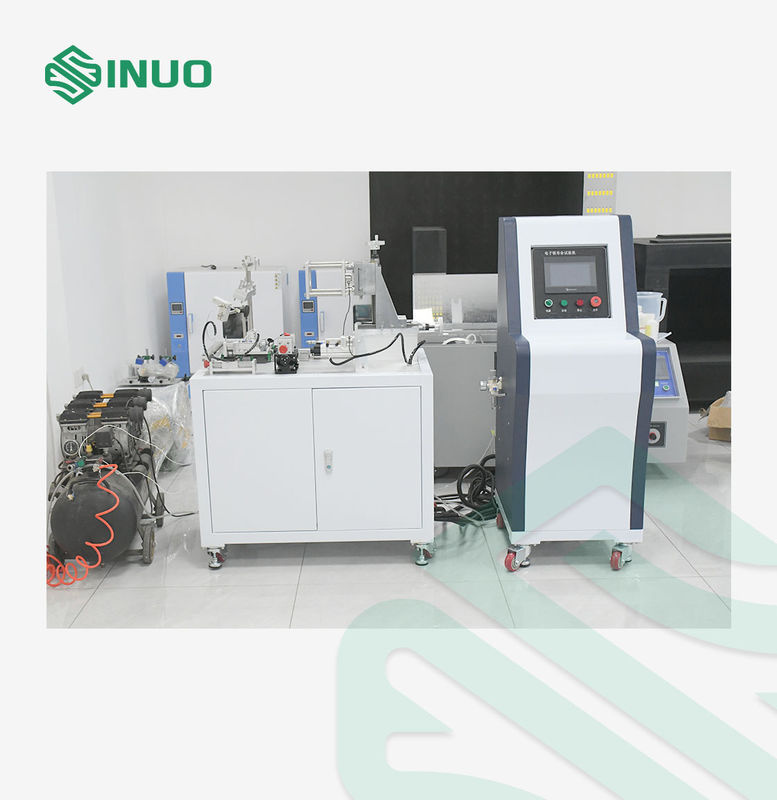

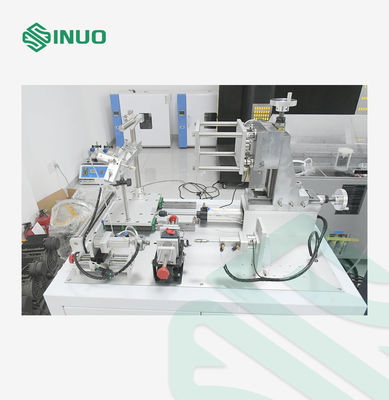

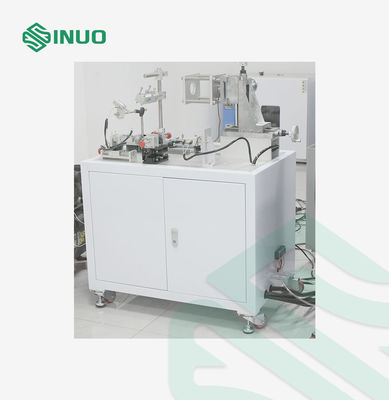

EV充電銃の電子ロック装置の総合テスト
遵守された基準と条項
IEC62196-1 に適合する:2022など
設備の概要
The EV Charging Gun Electronic Locking Device Comprehensive Tester is specially designed for full-range performance and durability evaluation of electronic and mechanical lock mechanisms used in EV AC/DC charging connectors.
この高度なシステムは,機械的ストレス,電気負荷,熱影響,緊急解放,極端なサイクリングを含む実際の動作条件をシミュレートし,安全性,信頼性,充電インターフェイスの GB/T 準拠性IEC 62196-1,および他の国際規格.
三?? PLCのインテリジェント制御,高精度の力センサー,複数のコネクタタイプ (GB,EU,US) の柔軟なユニバーサルフィクチャーにより,テスト機は安定,正確,研究開発センターの自動化テスト電気自動車の充電設備の製造業者
主要 な 特徴
GB/T 20234.1-2023,IEC 62196-1 に完全に準拠する2022
正常動作,緊急解鎖,極端な状態のサイクルテストをシミュレートする
高精度の軸性推力/引力適用 (050N / ≤±0.5%)
プログラム可能な解鎖力最大100N
ロック/ロック解除フィードバック信号のリアルタイム監視
耐久性試験のための 99999 サイクルまで
気候室での試験に適した独立した機械モジュール
三?? PLC + 7インチ HMI 安定した,知的な操作
グローバルAC/DCコネクタと互換性のあるユニバーサル装置
テクニカルパラメータ
| テスト プロジェクト |
a) 電子ロック装置の正常動作 (寿命) の試験 (b) 電子ロック装置の手動緊急解錠試験 c) 電子ロック装置の極端な状態での生命周期試験 |
| ワークステーション | 単一のワークステーション |
| 電気制御方法 | Mitsubishi PLC インテリジェント統合制御,7インチカラー人間機械インターフェース操作 |
| 動作モード | 手動またはプログラム可能な操作 |
| クランプ | (a) 独立した電子ロック装置または汎用装置の要件を満たす. (b) 国内,米国,米国,米国,米国,米国,米国,米国,米国,米国,米国,米国,米国,米国,米国,そして欧州標準. |
| 試験機能 | 上部バーの電子ロック試験機能で装備 |
| 電子ロック装置のロック解除 | 電子ロック装置の手動解錠機能があり,電子制御の自動操作モードを採用している.電子ロック装置の通常の動作 (使用寿命) の要件を満たすためにプログラムが実行されます.解鎖力要求は (0~100) N,表示誤差は ≤±0.5% F.S.,解像度は ≤0.1 Nである. |
| 電子ロック装置が力をかける | 電子ロック装置のロックレバーメカニズムに力を与える装置を装備し,力を施す装置は,ロックレバーの端を固定し,軸性推力または緊張を施すことができる.力の測定範囲は (0~50) N,表示誤差 ≤ ±0.5% F.S.,解像度 ≤ 0.1 N,そして力適用速度は,一定の力値を維持するために調整することができます力を適用する装置は,ストレスの部分の移動とロックレバーの位置を測定することができ,移動測定範囲は (0~50) mm に満たされる必要があります. |
| 極度変換 | PLCプログラムは自動的にスイッチを入れ,電子ロック状態フィードバックを検出した後,1sを切り替えます. |
| DC電源 | (30V/10A) DC,電圧精度0.5級以上,解像度 ≤0.1V |
| インターバル時間 | インターバル時間: (0~200) s の範囲内で任意に設定できる,解像度 ≤1s,動作に対応するために 1-200mA 調整可能な負荷電流. |
| 機能 | 1~200mAの調節可能な負荷電流と,電子ロック解鎖/ロックシグナルに対するフィードバックを提供するモニタリング装置を装備する.信号のオン/オフ状態と回数を記録する. |
| 誤診 | 信号のフィードバック検出,異常の場合自動停止 |
| 試験数 | 任意に (0~99999) 時間の範囲内で設定します. |
| セキュリティ保護 | 接地保護,ショート回路保護,過負荷保護 |
