| ブランド名: | Sinuo |
| モデル番号: | SNQC1016 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |

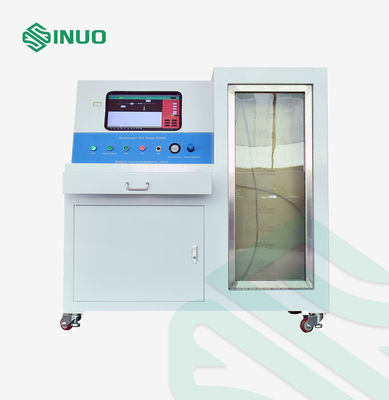

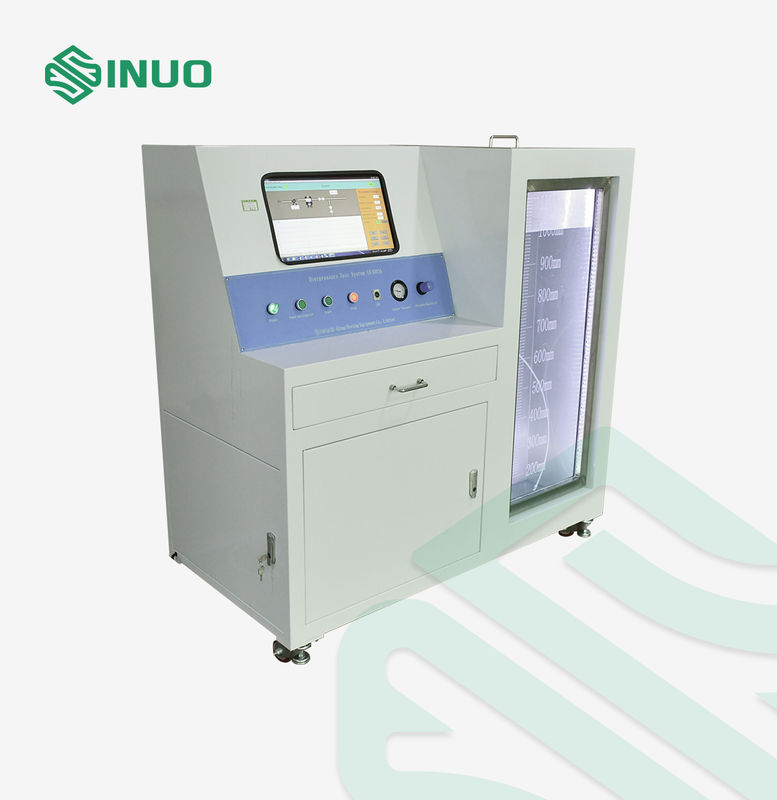

IEC 62196 電気自動車コネクタカプラー過圧試験システム
準拠規格と条項
IEC62196-3 条項 101.6 に準拠。
機器概要
この過圧試験システムは、IEC 62196-3-1 条項 101.6 の要件を満たすように設計されています。最大 10 L の液体冷却システムに対して圧力漏れ試験を実施し、信頼性の高いシール性能を保証します。

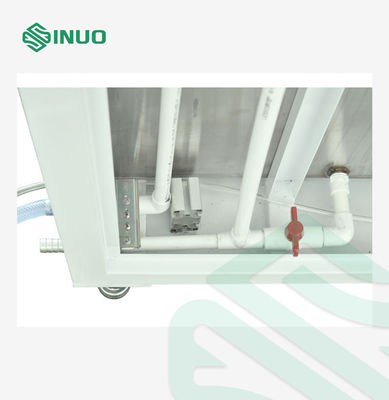

高圧ブースターポンプを搭載し、各サンプルの定格仕様に従って耐圧性を検証します。セットアップには、電気制御ユニット、精密圧力調整システム、および水槽が含まれており、正確で再現性のある試験のために試験サンプルを手動で取り付け、接続します。
技術パラメータ
| 容量サイズ | 10L未満 |
| 電気制御方法 | コンピュータインテリジェント制御と操作 |
| 水槽寸法 |
WDH=500×500×1000mm 気泡観察用の透明な観察窓付き |
| 圧力制御精度 | 試験圧力上限値の+1%、下限値の-1% |
| 表示精度 | 0.1 Bar |
| 試験媒体 | 乾燥空気 |
| 電源 | AC 220V、60Hz、0.3KW |
| 圧力制御方法 | コンピュータ制御 |
| 昇圧率 | 調整可能、非均一線形 |
| 圧力保持時間 | 0～9999秒を任意に設定、秒単位、コンピュータ表示 |
| 試験プロセス | 昇圧-保持-解放 |
| 駆動空気圧 | 0.2-0.8MPa |
| 試験圧力 | 1.0-10.0Bar、ブースターポンプ駆動 |
| コンピュータ |
Intel i5 4Gメモリ（以上）512G SSD、Windows7オペレーティングシステムおよびOFFICE処理ソフトウェア、RS232通信インターフェース付き |
| 標準出力インターフェース |
ZG1/4メネジ ユーザーは、当社のZG1/4メネジと試験サンプル間の接続を考慮する必要があります |
| 圧力曲線表示 | リアルタイム表示、ソフトウェアによるデータ収集 |
| 試験データ保存 | Excel形式でレポートを保存可能 |
| 試験ステーション | シングルステーション |
| 安全保護 | |
| 電源 | 漏電保護、過負荷および短絡保護 |
| モーター | 過負荷、短絡保護 |
詳細:
