| ブランド名: | Sinuo |
| モデル番号: | SNQC1009 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 5 sets/month |

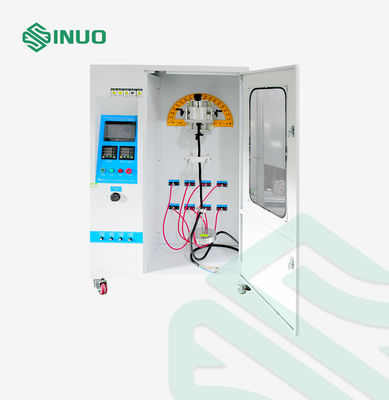

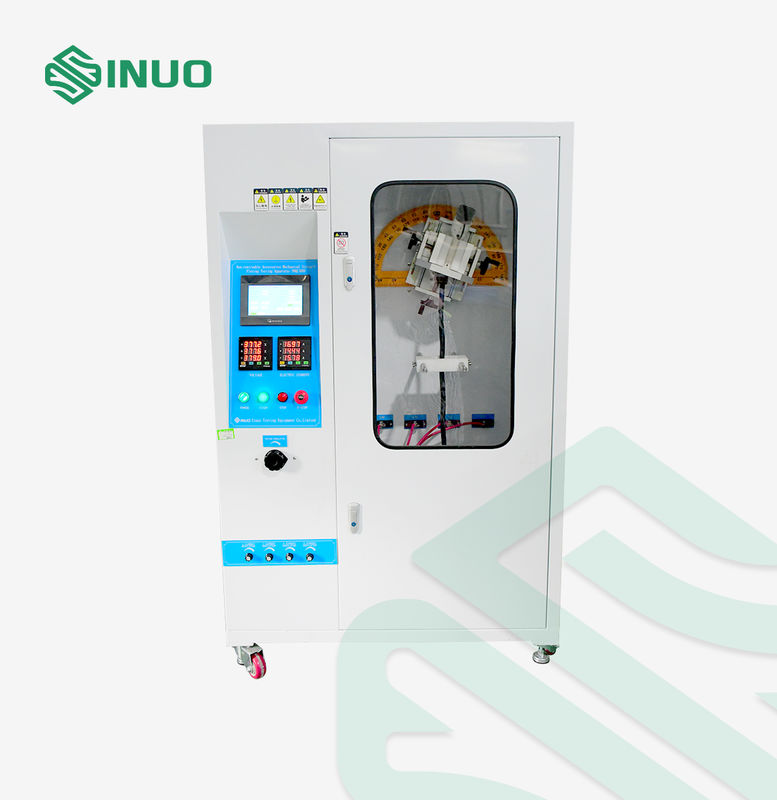

EVプラグ耐久性試験機 車両充電コネクタ柔軟性試験装置
準拠規格と条項
この柔軟性試験装置は、IEC62196-1:2022の条項26.4表14、IEC60309-1:2012の条項24.4図9などの要件に従って設計および製造されています。
装置構造
車両プラグ、ソケットアウトレット、および非再配線可能なアクセサリの機械的負荷曲げ試験に使用されます。
この装置はPLC制御を採用し、7インチカラーヒューマンマシンインターフェースで操作し、サーボモーターを使用して曲げ角度を制御します。曲げ角度、曲げ速度、および試験サイクルは、タッチスクリーンでプリセットできます。試験は、設定されたパラメータに従って自動的に実行されます。試験回数がプリセットされた試験回数に達すると、デバイスは自動的に停止し、試験完了信号プロンプトを発します。この試験装置は、高精度デジタル表示、高効率デジタル周波数変換、正確な速度調整、6桁メモリ設定、多機能モジュール式固定具、回転中心センタリング測定ツール、および試験中に試験サンプルに負荷電圧を供給できる内蔵負荷という利点があります。
技術パラメータ
| 試験ステーション | シングル |
| 電気制御方式 | PLCインテリジェント統合制御、7インチ人間化タッチインターフェース操作 |
| 駆動方式 | サーボモーター |

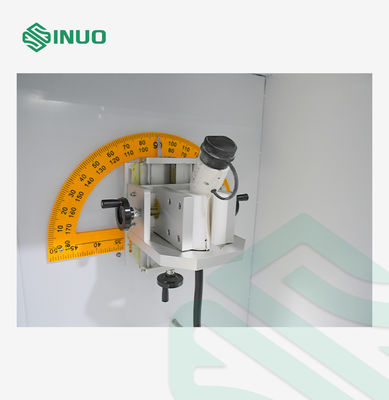

| サンプルクランプ方法 | 機械的クランプ、クランプポイントの位置は調整可能 |
| 曲げ角度 | 0〜360°で自由に調整可能（デフォルト90°、垂直の両側に45°） |
| 曲げ速度 | 0〜60サイクル/分、プリセット可能 |
| 曲げサイクル | 0〜999999でプリセット可能、デフォルト20000サイクル |

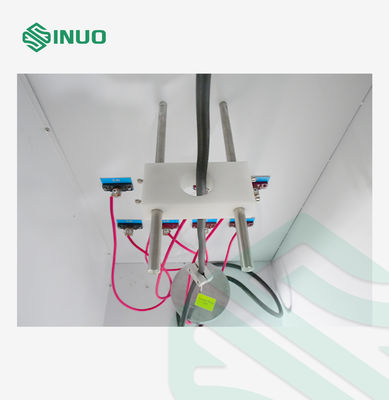

| 負荷重量 | 20N、25N、50N、75N、100N、120N、140N、180N |
| 負荷電力 |
内蔵、導体間の調整可能な相電圧0〜250Vおよび電流AC0〜400A調整可能 注：400Aを超える負荷の場合は、外部電源を使用してください |
| 試験判定 | 電流が導通しているかどうかの信号によって判定 |
| 装置の寸法と重量 | L 850mm * W 800mm * H 1500mm、機械全体で約300Kg |
| 電源 | 三相AC380V±10％、50Hz |
