| ブランド名: | Sinuo |
| モデル番号: | SNQC1005 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |

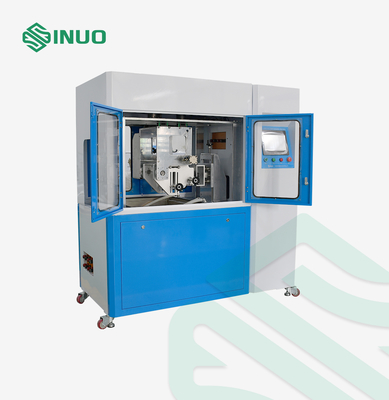

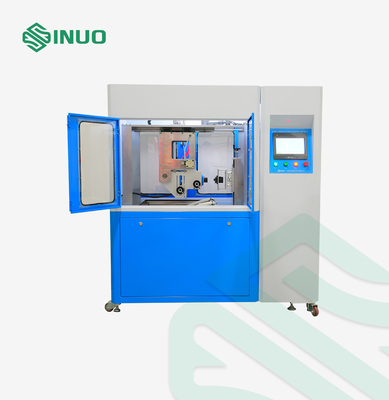

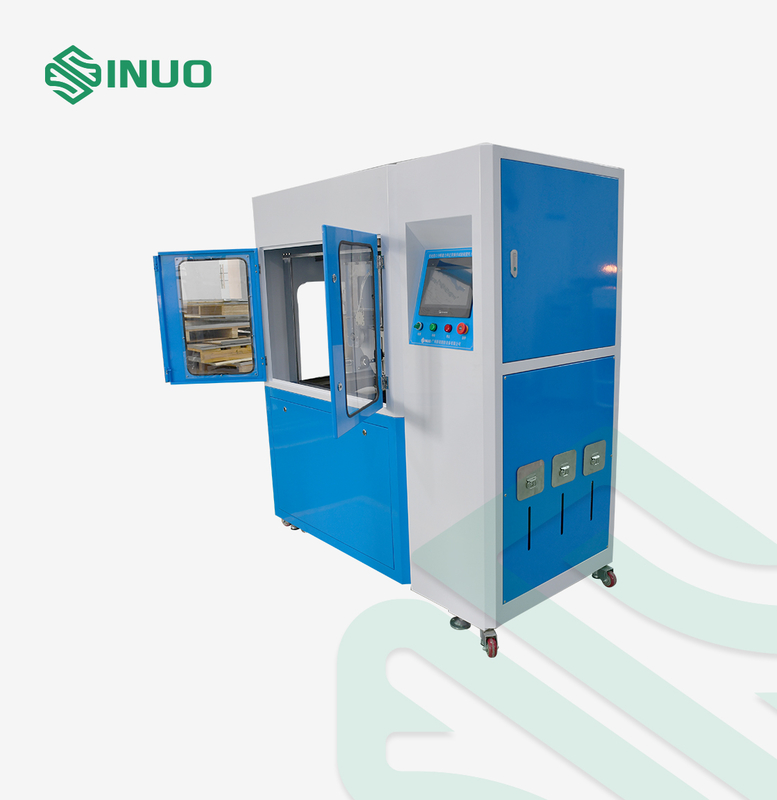

EV充電インターフェイス試験装置 メカニカル耐久性試験機械
遵守された基準と条項
この試験装置は,IEC 62196-1の要件を満たしている.2022など
設備の概要
この先端のテストシステムは 機械,熱,電気自動車の充電インターフェイスや実用的な運用ストレス下での工業用プラグ/ソケットの耐久性最新のGB/TおよびIEC規格に完全に準拠して設計され,断裂能力試験,正常動作 (ライフサイクル) 試験,機械ロック機能試験を実施します.
この機械は,セルボ駆動のアクチュエーションシステム,PLCインテリジェント制御,および調整可能な3軸の固定装置を装備し,自動プラグ/プラグオフ運動,プログラム可能なテストサイクル,力モニタリング,環境汚染の検査 (酸性雨)電気自動車と工業用電源コネクタ業界における研究開発,品質管理,認証ラボのための理想的なソリューションです.
テクニカルパラメータ
|
ポイント |
仕様 |
|---|---|
| 製品名 | 充電インターフェイスの断断能力と通常の動作試験装置 |
| 基準 に 準拠 する | GB/T 20234.1 & 4-2023, GB/T 11918.1-2014, IEC 62196-1:2022 |
| 試験用物件 | (a) メカニカルロック 耐久性 (b) 破裂能力 (c) 正常動作 |
| サンプル範囲 | AC/DC EV充電コネクタ,工業用プラグとソケット |
| 運転方法 | サーボモーター + 電動回転運動 + 補助気圧シリンダー |
| 制御システム | Mitsubishi PLC + 7インチ HMI タッチスクリーン |
| モーションタイプ | 手動またはプログラム可能な自動操作 |
| 試験頻度 | 0~10サイクル/分 (調節可能) |
| 試行走 | 解像度:0.01mm |
| 試験速度 | 0°900mm/s,タッチスクリーンで調節可能 |
| フォースセンサーの範囲 | 精度 ≤±0.5% F.S.,解像度 ≤0.1N |
| 鍵メカニズム試験 | 現実のロック/ロック解除操作をシミュレートする (0999999サイクルをプリセットできる) |
| 引き出力範囲 | 調整可能な0~200N 精度:0.1N 保持時間:60s |
| 負荷接続 | 外部負荷接続がサポートされる |
| 汚染検査 | アシド雨,塩水,曇った水への露出のために組み込まれたタンク |
| 浸水パラメータ | プログラム可能:浸泡数,持続時間,乾燥時間,サイクル |
| 回転特性 | 浸水試験のために自動 90° 転覆 |
| 試験期間 | 0999999 サイクル プリセット可能 |
| 断片容量 接触時間 | 0.5999.9s (プリセット可能,標準では2994sが必要) |

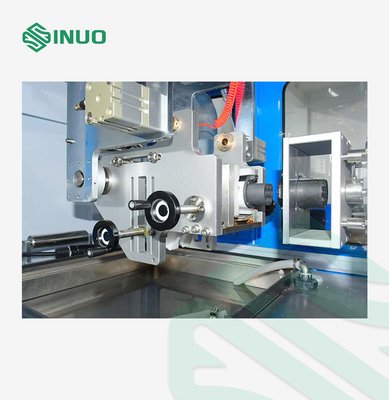

| 固定装置設計 | 3軸調整可能な固定装置,GB/US/EU接続器と互換性 |
| 検出機能 | 障害アラームと記録付きの負荷断断検出 |
| 安全保護 | 固定,短回路,過負荷,緊急停止 |
| 電源 (メインユニット) | AC220V ±10%,50 〜 60Hz,2kW |
| サイズ | W1000 × D750 × H1200 mm について |
| 体重 | 約150kg |
