| ブランド名: | Sinuo |
| モデル番号: | SNQC1005A |
| MOQ: | 1 |
| 支払条件: | T/T |
| 供給能力: | 月10セット |

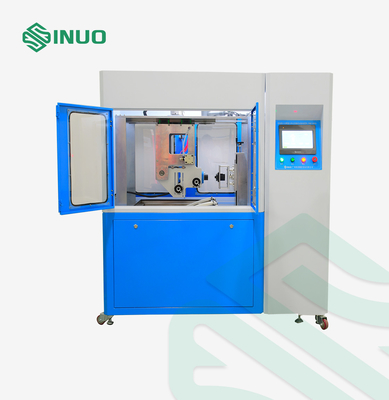

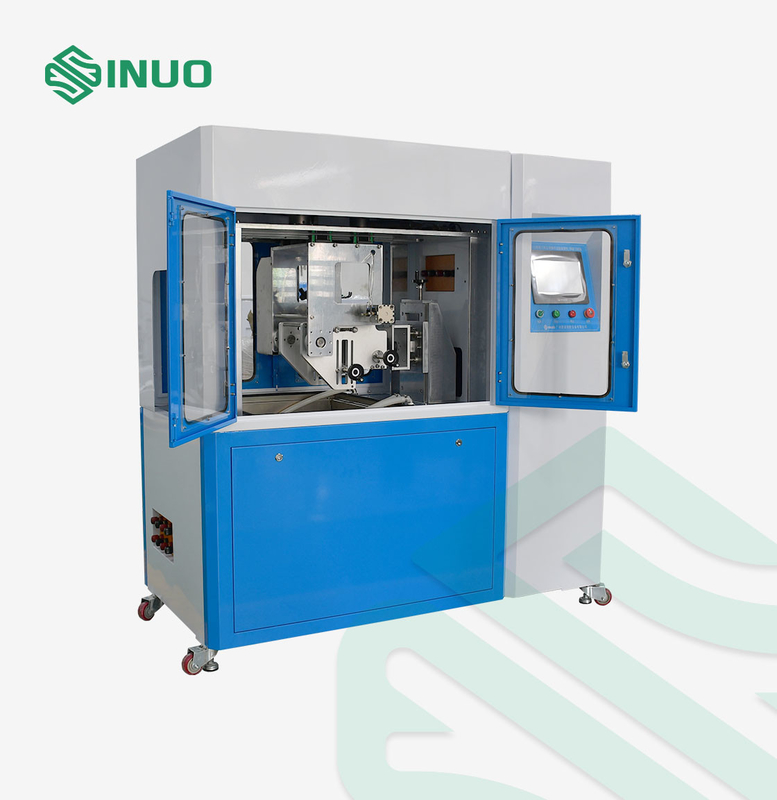

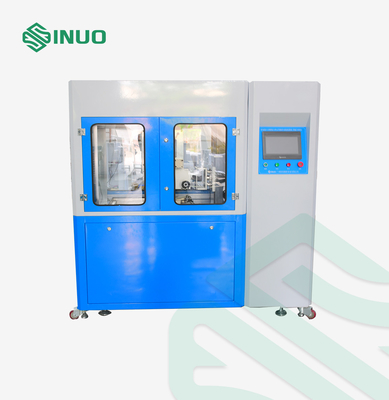

IEC 62196充電プラグテスター EVソケット機械試験装置 耐久性テスター
準拠規格と条項
IEC 62196-3: 2020 条項22および23、IEC62196-1: 2020 条項22および23、IEC60309-1: 2012 条項20および21などに準拠。
製品概要
サーボモーター駆動機構を使用して、サンプルに対してプラグの抜き差しを繰り返す動作を実行し、外部負荷を接続してオンオフ試験を行うことができます。電源のオンオフ時間、試験速度、ストローク、角度はすべてタッチスクリーンでプリセットできます。

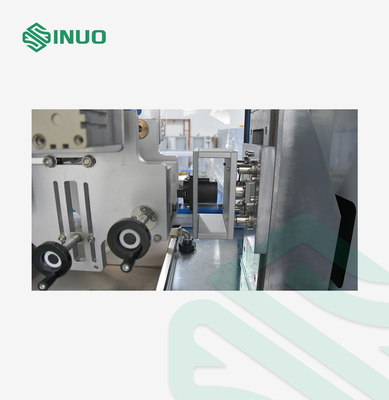

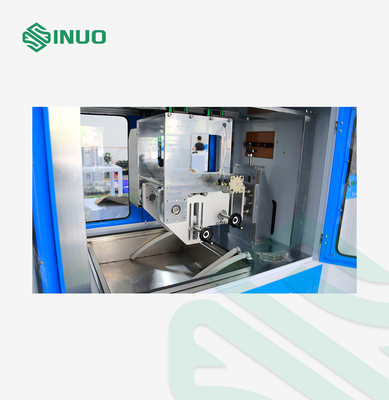

一体型フレームを採用し、サーボモーター、精密ボールねじ、同期ベルト伝動、カラータッチスクリーン操作、強力なデジタル表示機能、PLCインテリジェント制御システムによって駆動されます。また、3軸調整可能なクランプを使用しており、充電ガンインターフェースの寿命試験に適しています。
使用環境：
電源：AC220V±10%/50-60Hz、2Kw、動作温度0-40℃、湿度30%-90％；
外形寸法：約W1000*D750*H1200mm; 重量：約150kg
技術パラメータ
|
パラメータ |
仕様 |
|---|---|
| 試験内容 | 遮断容量、通常動作 |
| 試験サンプル | AC/DC EV充電コネクタ |
| 試験ステーション | シングルステーション |
| 制御システム | 三菱PLC、7インチカラーHMI |
| 駆動方式 | サーボモーター+シリンダーアシストロック |
| 治具 | 3軸調整可能なユニバーサルクランプ（CN/US/EU規格プラグに対応） |
| 試験サイクル | 0～999999（プリセット可能） |
| ストローク範囲 | 0～150 mm |
| 試験速度 | 0～1100 mm/s |
| プラグレート | 0～10回/分（例：3.75サイクル/分） |
| フォースセンサー | 0～500N、最大50kgの範囲 |
| ソリューションディップ設定 | プログラム可能なディップ時間、乾燥時間、サイクル |
| 外部負荷 | オプション（例：SN2217-480V250A） |
| 安全性 | 接地、短絡、過負荷保護 |
