引力とロック確認試験装置 IEC 62196-1

ブランド名:	Sinuo
モデル番号:	SNQC1013
MOQ:	1
価格:	Customized
支払条件:	T/T
供給能力:	30セット/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

Calibration Certificate (Cost Additional)

応用テーブル:

表5

応用図:

Fig13、fig14

適用基準:

IEC62196-1

適用された条項:

節14.1.5、14.1.6

重量構成:

165-750N

操作方法:

手操作

回線試験所:

単一ステーション

テストプラグ:

カスタマイズ

パッケージの詳細:

パライウッドケース

供給の能力:

30セット/月

ハイライト:

IEC 62196-1 試験装置

引き寄せ力固定確認試験装置

引力確認試験装置

製品説明

引力とロック確認試験装置 IEC 62196-1

遵守された基準と条項

この試験装置は,IEC 62196-1:2022第14項に適合する.1.514歳1.6図13 図14

設備の概要

試験プラグをソケット・ドロップとロック装置から引き出すときに必要な引き寄せ力を確認するために使用する.

テクニカルパラメータ

撤退部隊

スイッチ付きEVソケット出口またはスイッチ付き車両コネクタは,IEC62196-1:2022の図13に示す装置の支架に固定され,分離軸は垂直である.そして交配アクセサリーの動きは,ダウンです.

接口の引き寄せ力は,次の表の要件を満たさなければならない.重みも含まれている.

引力とロック確認試験装置 IEC 62196-1 0

B.1 引力制御装置:

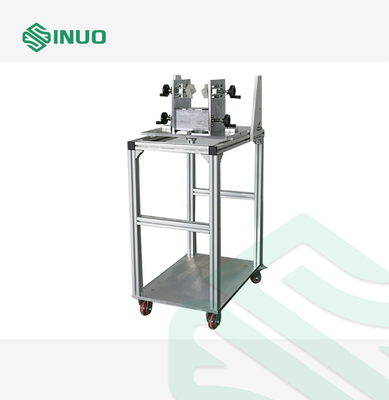

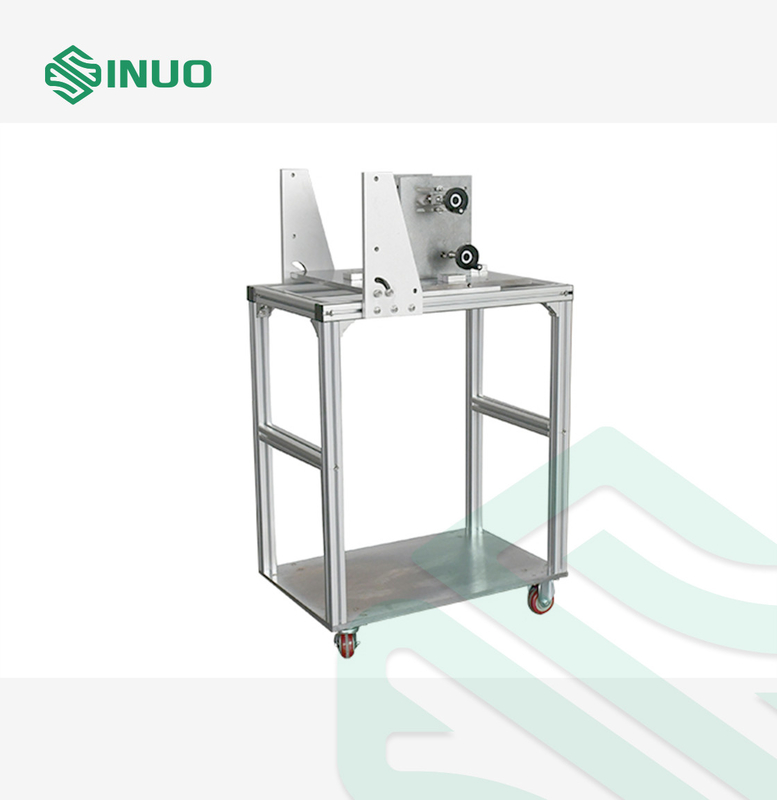

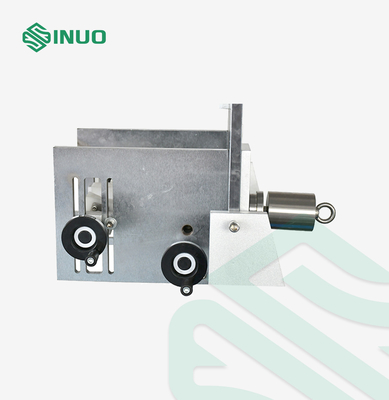

この装置は主に設置装置,固定装置,主要重量,補給重量,試験プラグから構成されています.引力クランプが反重量に変更されます試料を保持するための固定装置が構成されます. 具体的な形は図1に示されています.

引力とロック確認試験装置 IEC 62196-1 1

引力とロック確認試験装置 IEC 62196-1 2 引力とロック確認試験装置 IEC 62196-1 3

図1

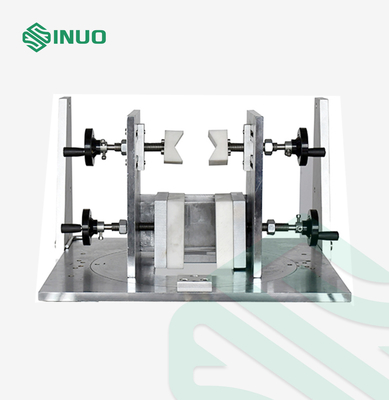

B.2 固定装置の確認:

引力とロック確認試験装置 IEC 62196-1 4
