| ブランド名: | Sinuo |
| モデル番号: | SNQC1013A |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |

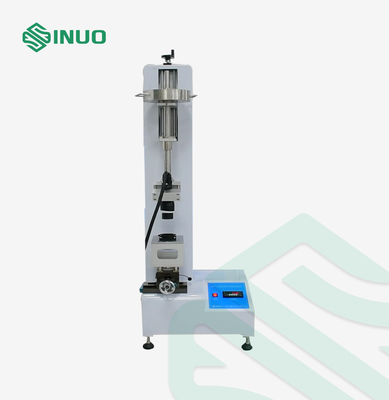

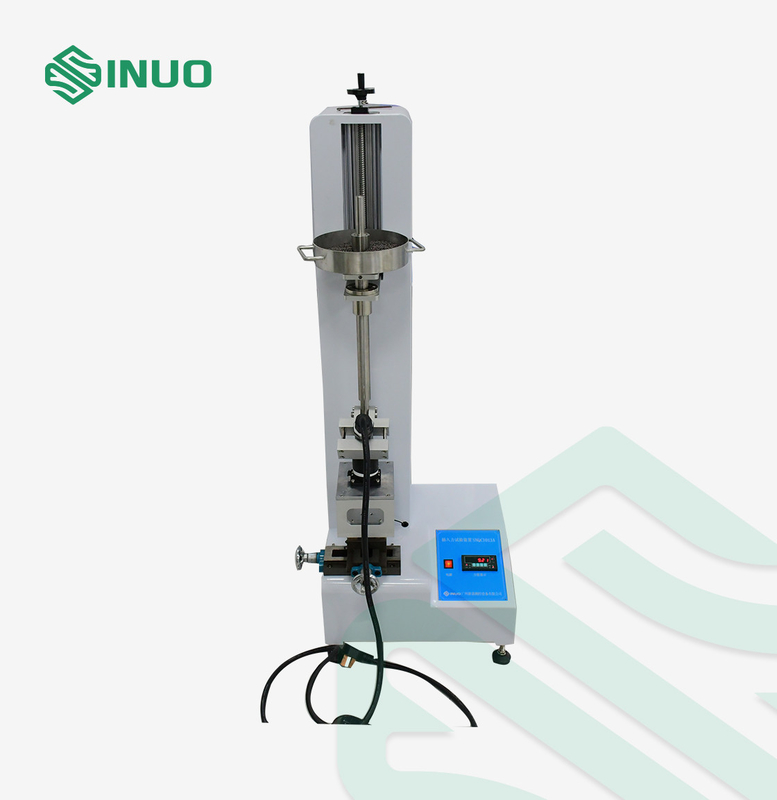

EV 充電銃コネクタ 引き出力試験装置 IEC 62196-1
設備の概要
充電銃をソケットに挿入する力: 垂直に充電銃を下に,標準で要求される重量を充電銃の上に置き,その後0を使用する.8kgの重さで5cmの高さから自由に落ちて,主な重みに衝撃を与える充電銃は,コンタクトが必要とする位置にソケットに挿入する必要があります.
この引き寄せ力試験装置は,IEC 62196-1:2022第16項で要求されている.16.
試験原理: 充電インターフェイスの構造により,充電銃を簡単に挿入できる.この装置は,充電銃を装置のソケットに挿入するために必要な最大力が標準で指定された範囲内にあるかどうかを確認するために使用されます..
テクニカルパラメータ
| モデル | SNQC1013A |
| テストステーション | 単一の駅 |
| 初期位置を入力 | 精密なスライドと長い線形ガイドベアリングの位置付け |

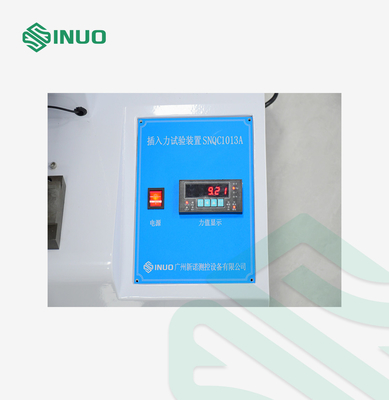

| 力の値の監視 | パルス圧力センサー + 計測器のディスプレイ |
| 制御方法 | 手動で,実時表示の力データ |
| 重量構成 |

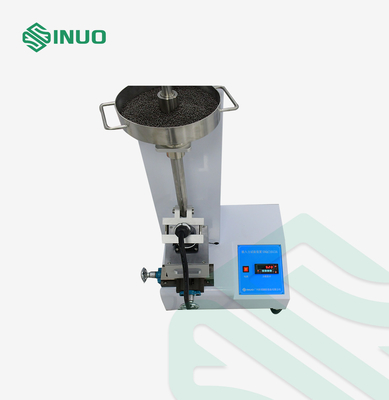

AC充電銃の主重量: 9.2kg DC充電銃の重量: 13.2kg 追加重量:0.8kg 注: 主重の重量は,クランプ,ガイド棒,鋼ボール盆,充電銃サンプルを含む.サンプルを除く主重量は約4kgです.さらに10kgの鋼球は,重量を細かく調節して,全重量の重量がACまたはDC銃の挿入力要求を満たすように配置されています.
|
| 追加重量落下高度 | 5cm |
| 追加減量方法 | 手帳 |
| リフティング方法 | 手帳 |
| 充電銃の固定装置 | 固定ハンドル,調整可能な方向, 銃頭が垂直に下向きになるように. |
