| ブランド名: | Sinuo |
| モデル番号: | SNQC1005A |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |

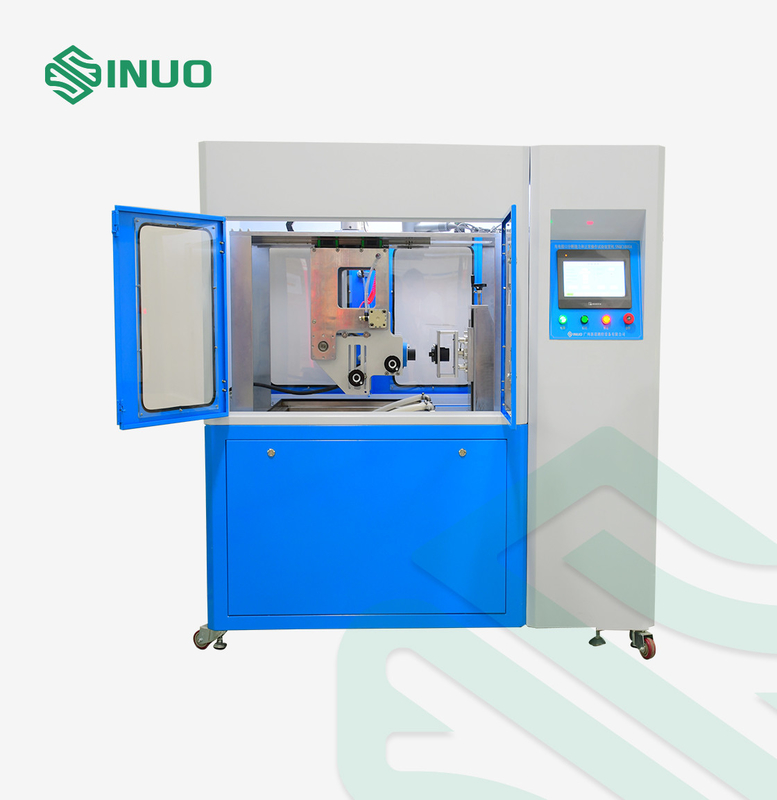

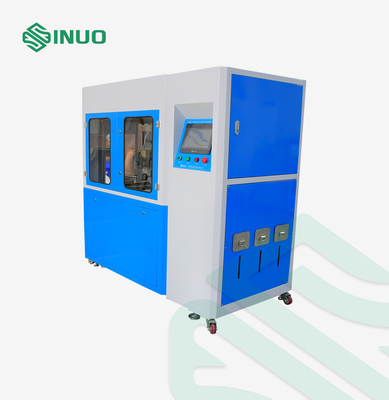

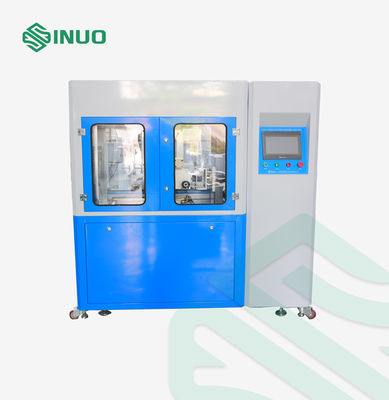

電気自動車のプラグ・メカニカル・ロック耐久性試験装置 IEC62196-1
遵守された基準と条項
この試験機器は,IEC 62196-3:2020第22項および第23項,IEC 62196-1:2020第22項および第23項,IEC 60309-1:2012第20項および第21項,など要件を満たしています.
設備の概要
セルボモーター駆動メカニズムは,サンプルに線形プラグ&プル重複動作を実行するために使用され,外部の負荷はオン&オフテストのために接続することができます.電源オン&オフ時間,テスト速度,ストローク触覚画面でプリセットできます.
電気自動車の充電インターフェイス,工業用プラグ,ソケット,コップラーなどの電気アクセサリーが,機械的ストレス,電気的ストレス,過剰な磨きや他の有害な影響なしに通常の使用中に発生する熱力ストレス信頼性を検証する.
標本と制限:電気自動車の充電インターフェイス,工業用プラグ,ソケット,コップラー
テクニカルパラメータ
| 機能 | 充電インターフェイスの正常動作をシミュレーションする機能があり,充電インターフェイスのプラグインとプルアウト操作を実現できます.また,テスト速度をプログラムできる設定も有します.試験時間と試験時間 |
| ドライブモード | サーボモーターは,プラグとプラグを解除し,回転し,液体を濡らす動きを動かす.そして補助シリンダーは,スイッチの相互ロックメカニズムを開閉を実現. |
| 試料の固定装置と固定方法 |

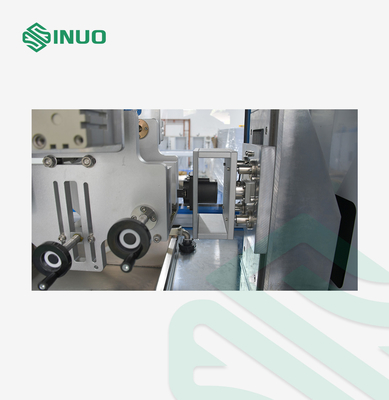

メカニカル・クランプ X/Y/Z 3次元調整可能なクランプ 調整可能なクランプポイント位置 ユニバーサル・クランプ 国定規格 アメリカ標準欧州標準のAC/DC充電インターフェース |

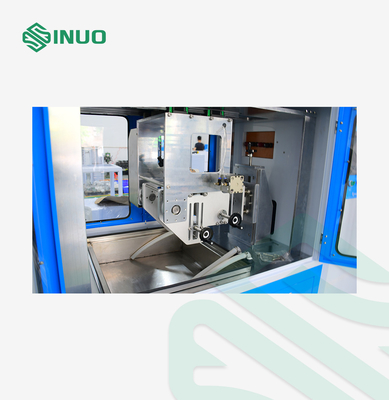

| オートマティックフリップ | 充電銃のクランプに自動転覆装置を装備し,90°転覆させ,転覆保持時間を任意の範囲 (0~600) s に設定することができる.IEC 62196-1 に準拠した溶液浸透の試験を達成できる2022年 第23条3.2. |
| 試験数 | 0~999999回,プリセット可能で,カウントが設定値に達すると自動的に停止します |
| 断片能力の伝導時間 | 1-999.9s,事前設定可能 (標準では,電気接触は4s以上,少なくとも2s以上維持されるべきである) |
| プラグと抽出率 | 0〜10回/分,事前設定可能 (3.75サイクル/分,7.5ストローク/分) |
| 試験ストローク | 0-150mm,事前設定可能 (試験プラグと試験ソケットの距離は≥50mm) |
| 試験速度 | 0-1100mm/sは,タッチスクリーン上で直接プリセットすることができます |
| 力の値表示 | 50kgの範囲の力センサーで装備され,力値をリアルタイムで監視し,力時曲線を作り,最大挿入力と抽出力を表示できますそして現在の力値を表示します力の値範囲 (0 ~ 500) N |
| 鎖装置 | 機械式ロック装置を自動的に押して通常の動作をシミュレートする機能がある. |
| 溶液タンク | IEC 62196-1:2022 第23項に対応できる溶液タンクを1つ装備する.3.2 塩と塵の水模擬溶液,溶液は使用者が準備しなければならないことに注意してください. |
| 溶液の浸水要件 | 浸し,浸し時間,乾燥時間,プラグインと引き出す時間,サイクルの時間を設定することができます |
| 負荷 | 外部,SN2217-480V250Aで動作する |
| 検出機能 | 負荷が接続されると,断路アラームを認識し,現在の時間を記録することができます. |
| 安全保護 | 地面保護,短路保護,過負荷保護 |
