| ブランド名: | Sinuo |
| モデル番号: | SNQC1007B |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |

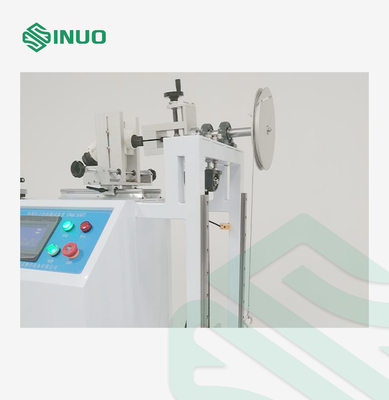

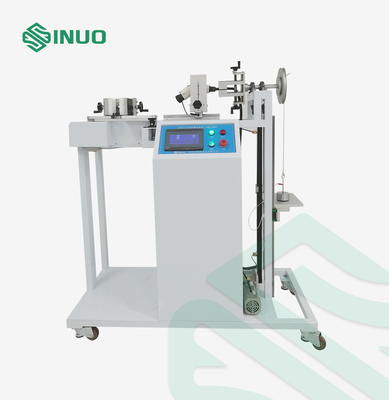

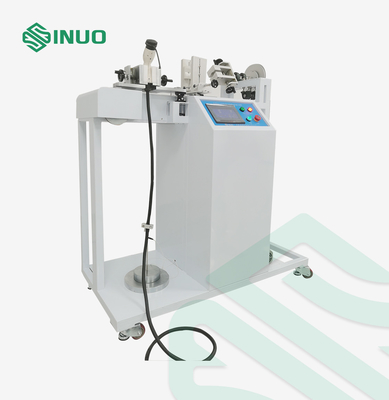

電動車両の充電ステーション ケーブルアンカー 引力とトルク試験装置
遵守された基準と条項
IEC 61851-1:2017 第11項に従って設計および製造される.6.
設備の概要
圧力を適用するために重量を使用し,重量とトルクアームはトルクを実現します.PLCは,緊張の数とトルクテスト時間を制御するために使用されます.試験数や試験時間に達すると試験終了後,充電銃接続ケーブルの最大許容される移動は標準要求値を超えてはならない.
電源:AC220V±10%/50-60Hz,1KW 作業温度0-40°C,湿度30%~90%
寸法:約W1600*D600*H1450mm;重量:約180kg
テクニカルパラメータ
| 試験内容 | 電気自動車の充電ステーションの電源プラグおよび/または車両プラグケーブルの張力試験とトルク試験 |
| 装置構造図 |
参照図表 |
| トルクを施す時間 | 0-99H59M59Sを事前に設定できます |
| 引くサイクル | 1-999999サイクル,プリセット可能で,デフォルトは100±1サイクル |
| 引く 適用 | 160N,200N,240N,250N,500Nの仕様を満たすため,重量を重ねる |
| トークを適用する | 0.6N·m,0.7N·m,1.4N·m,2.7N·m,5.4N·m,11.0N·m,16.3N·mの仕様を満たし,重量を重ねることで実現 |
| トークホイール | R100mm(Ф200mm) ±0.5mm |
| 張力周波数 | 1回/秒,実際の引力時間は電気信号で検出されます. |

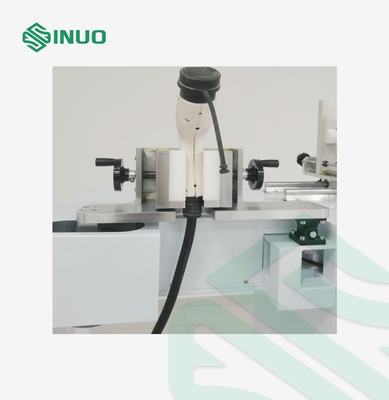

| 固定装置 | ユニバーサル・クランプ 1セット |
| ドライブモード | 電気 |
| 停電防止 | 電源を消すデータストレージメモリ機能 |
| 制御操作モード | PLC自動制御,タッチスクリーン操作 |
| 重量マッチング選択表 | |
