| ブランド名: | Sinuo |
| モデル番号: | SNQC1005A |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |

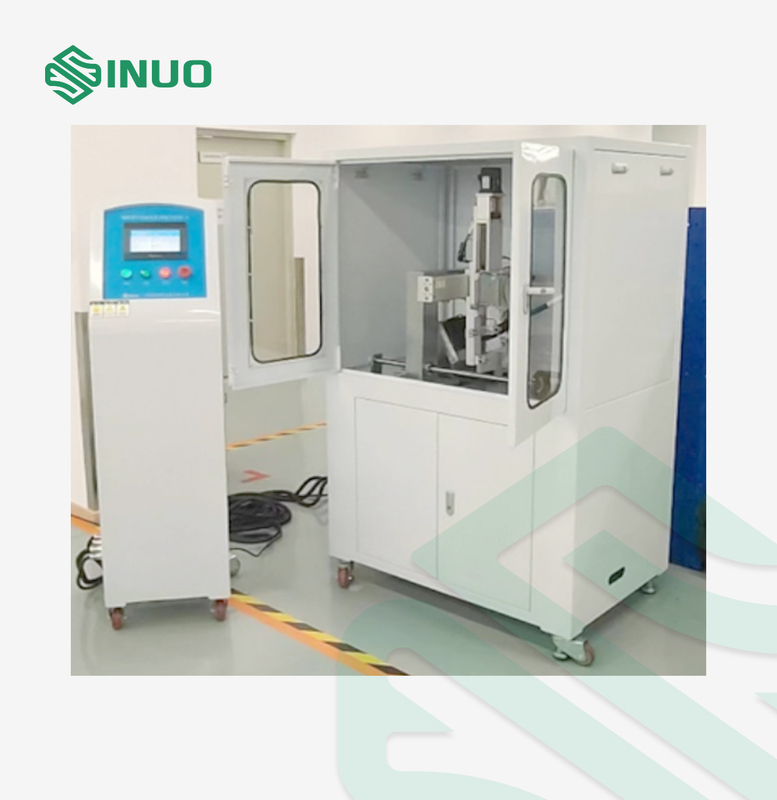

EVプラグ電子ロック試験機械のコネクタ試験装置
設備の概要
試験装置は,電気自動車の充電インターフェイス,工業用プラグ,ソケットなどの電子ロック装置を備えた電気アクセサリーの機械的なストレスを耐えられる過剰な磨きや他の有害な影響なしに正常な使用中に発生する電気的ストレスや熱的ストレスです.その目的は信頼性を検証することです.
セルボモーター駆動メカニズムは,サンプル電子ロックメカニズムに力をかけます.電子制御メカニズムと協力して,電子ロックメカニズムは正常な動作を試験することができる.オンとオフの時間,テスト速度,ストロークはすべてタッチスクリーンで事前に設定できます.

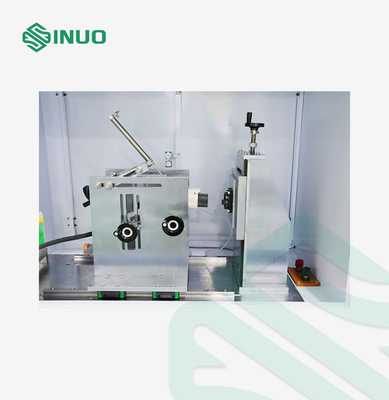

組み立てたフレームを採用.サーボモーター,精密ボールスクリュー,同期ベルトで駆動される.人間化された操作のためのカラータッチスクリーンと強力なデジタルディスプレイ機能があります.PLCのインテリジェント制御システムがありますまた,3軸調整可能な固定装置を採用している.これは充電銃の電子ロック装置の包括的な試験に適している.
テクニカルパラメータ
| 試験用品 |
a) 電子ロック装置の正常動作 (使用寿命) の試験 (b) 電子ロック装置の手動緊急解錠試験 c) 極端な条件下で電子ロック装置のサイクル寿命 d) 電子ロック装置の構造強度試験 |
| ワークステーション | 単一の駅 |
| 電動制御モード | Mitsubishi PLC インテリジェント統合制御,7インチカラー人・機械タッチインターフェース操作 |
| 動作モード | 手動またはプログラム制御操作 |
| 固定装置 |

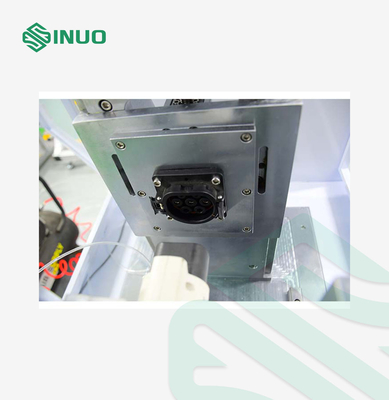

(a) 独立した電子ロック装置の固定装置またはユニバーサル固定装置の要件を満たす. (b) 国内標準,アメリカ標準,欧州標準の標準のACとDC充電インターフェイスの普遍的な固定装置の要件を満たす |
| 試験機能 | 押棒型電子ロック試験機能で装備 |
| 電子ロック装置のロック解除 | 電子ロック装置を手動で解錠し,電子制御の自動操作モードを採用する.電子ロック装置の通常の動作 (使用寿命) の要件を満たすようにプログラムされている.. 解鎖力の要求は (0~50) N に満たされる.表示誤差は ≤±0.5%F.S.,解像度は ≤0.1N. |
| 電子ロック装置の力 | 電子ロック装置のロック棒機構に力をかける装置を装備する. 力をかける装置はロック棒の端を固定し,軸推力または緊張を施すことができる.力の測定範囲は (0~50) N に満たさなければならない.指示誤差は ≤±0.5%F.S. 解像度は ≤0.1N. 力を適用する速度は調整され,力値は一定に保たれます.力を適用する装置は,力を帯びる部分の移動とロック棒の位置状態を測定することができます移動測定範囲は (0~50) mm に満たされます.表示誤差は≤±0.02mm,解像度は≤0.01mmです. |
| 極度変換 | PLCプログラムが自動的に切り替わります 電子ロック状態のフィードバックを監視した後に 1 を切り替えます |
