EVのコネクターの試験装置
Created with Pixso.

電気用アクセサリーのEVプラグメカニカルロック耐久性試験機械

電気用アクセサリーのEVプラグメカニカルロック耐久性試験機械

ブランド名: Sinuo
モデル番号: SNQC1005A
MOQ: 1
価格: Customized
支払条件: T/T
供給能力: 1セット/月
詳細情報
起源の場所:
中国
証明:
Calibration Certificate (Cost Additional)
総寸法:
W1000*D750*H1200mm
装置の重量:
150kg
試験速度:
0〜1100mm/s
テスト打撃:
0~150mm
回線試験所:
単一ステーション
試験数:
0~999999回
断片能力の伝導時間:
1999.9s
プラグと抽出率:
0-10回/分
パッケージの詳細:
ほか
供給の能力:
1セット/月
ハイライト:

電気用アクセサリー ロック耐久性試験機

,

メカニカルロック耐久性試験機

製品説明





電気用アクセサリーのEVプラグメカニカルロック耐久性試験機械





遵守された基準と条項




この試験装置は,IEC 62196-3:2020第22項および第23項,IEC 62196-1:2020第22項および第23項,IEC 60309-1:2012第20項および第21項などの要件を満たしています.



設備の概要




電気自動車の充電インターフェイス,工業用プラグ,ソケット,コップラーなどの電気アクセサリーが,機械的,過剰な磨きや他の有害な影響なしに正常な動作中に発生した電気的および熱的ストレスの発生.

テストサンプルを挿入と引き出す動作を繰り返すためのメカニズムを駆動するサーボモーター.外部の負荷は断片能力試験に使用することができます.電源オン /オフ時間,テスト速度,触覚画面でプリセットできます



テクニカルパラメータ




サンプルと制限 電気自動車の充電インターフェイス,工業用プラグ,ソケット,コップラー
試験用 電気自動車の充電インターフェイス,産業用プラグ,ソケット,コップラーなどの電気アクセサリーが機械的ストレスを耐えられるかどうかをテストするために使用されます.過剰な磨きや他の有害な影響なしに通常の使用中に発生する電気的ストレスや熱的ストレス信頼性を検証する.
試験原理 セルボモーター駆動メカニズムは,サンプルに線形プラグ&プル重複動作を実行するために使用され,外部の負荷はオン&オフテストのために接続することができます.電源オン&オフ時間,テスト速度,ストローク触覚画面でプリセットできます.

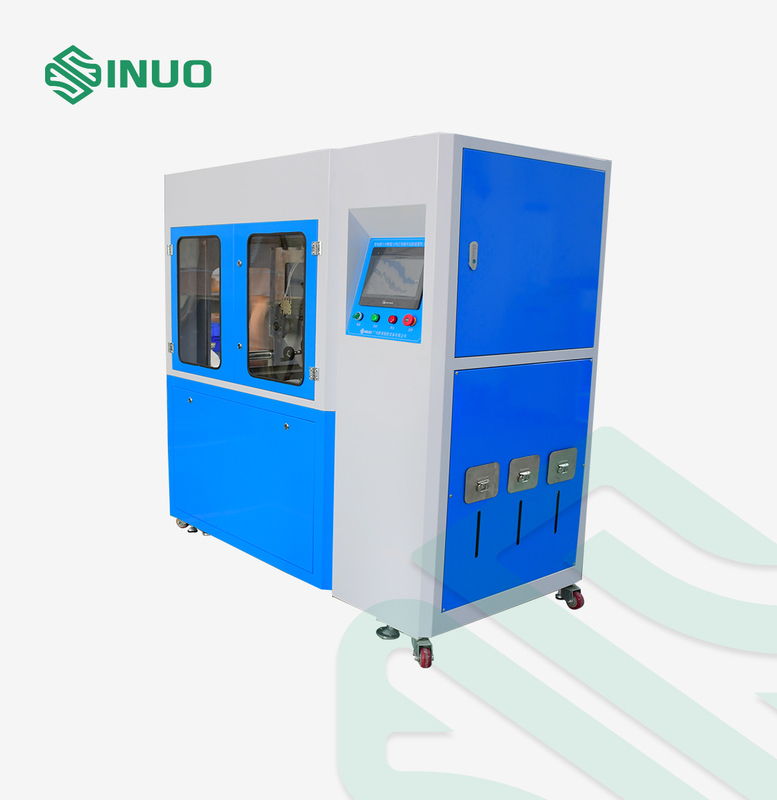

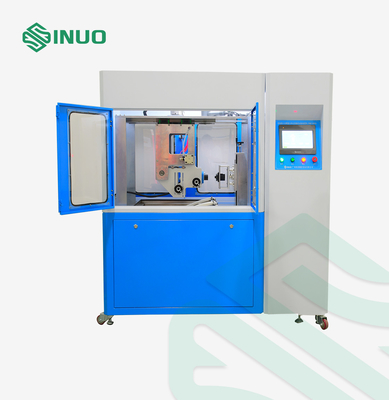

構造と特徴 セルボモーター,精密ボールスクリュー,同期ベルトトランスミッション,色タッチスクリーン操作,強力なデジタルディスプレイ機能で駆動されるPLC インテリジェント制御システム; また,充電銃インターフェイス寿命試験に適した3軸調整可能なクランプを使用します.
使用環境

電源:AC220V±10%/50-60Hz,2Kw,作業温度0-40°C,湿度30%~90%

総寸法:約W1000*D750*H1200mm;重量:約

150kg



試験内容

a) 断片と容量

(b) 正常運転

試験サンプル範囲 ACとDCの充電銃
テストステーション 単一の駅
電気制御方法 Mitsubishi PLC インテリジェント統合制御,7インチカラー人・機械タッチインターフェース操作
動作モード 手動またはプログラム制御操作
機能 充電インターフェイスの正常動作をシミュレーションする機能があり,充電インターフェイスのプラグインとプルアウト操作を実現できます.また,テスト速度をプログラムできる設定も有します.試験時間と試験時間
ドライブモード サーボモーターは,プラグとプラグを解除し,回転し,液体を濡らす動きを動かす.そして補助シリンダーは,スイッチの相互ロックメカニズムを開閉を実現.
試料の固定装置と固定方法







電気用アクセサリーのEVプラグメカニカルロック耐久性試験機械 0

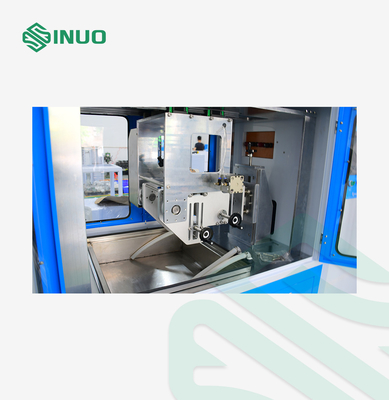

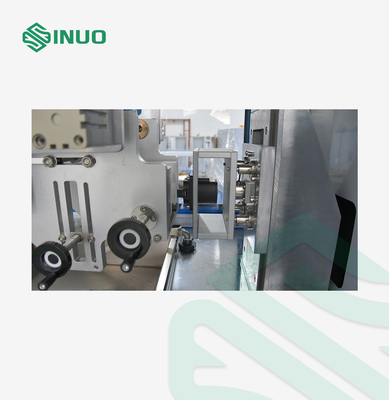

メカニカル・クランプ X/Y/Z 3次元調整可能なクランプ 調整可能なクランプポイント位置 ユニバーサル・クランプ 国定規格,アメリカ標準欧州標準のAC/DC充電インターフェース



オートマティックフリップ 充電銃のクランプに自動転覆装置を装備し,90°転覆させ,転覆保持時間を任意の範囲 (0~600) s に設定することができる.IEC 62196-1 に準拠した溶液浸透の試験を達成できる2022年 第23条3.2.
試験数 0~999999回,プリセット可能で,カウントが設定値に達すると自動的に停止します


詳細



電気用アクセサリーのEVプラグメカニカルロック耐久性試験機械 1電気用アクセサリーのEVプラグメカニカルロック耐久性試験機械 2
