| ブランド名: | Sinuo |
| モデル番号: | SNQC1007B |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |

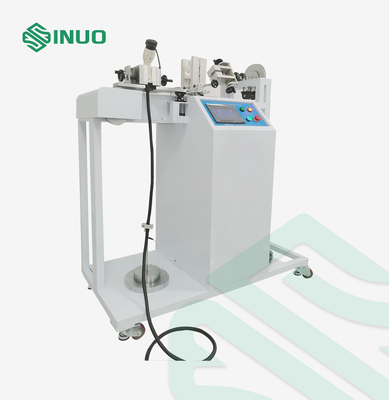

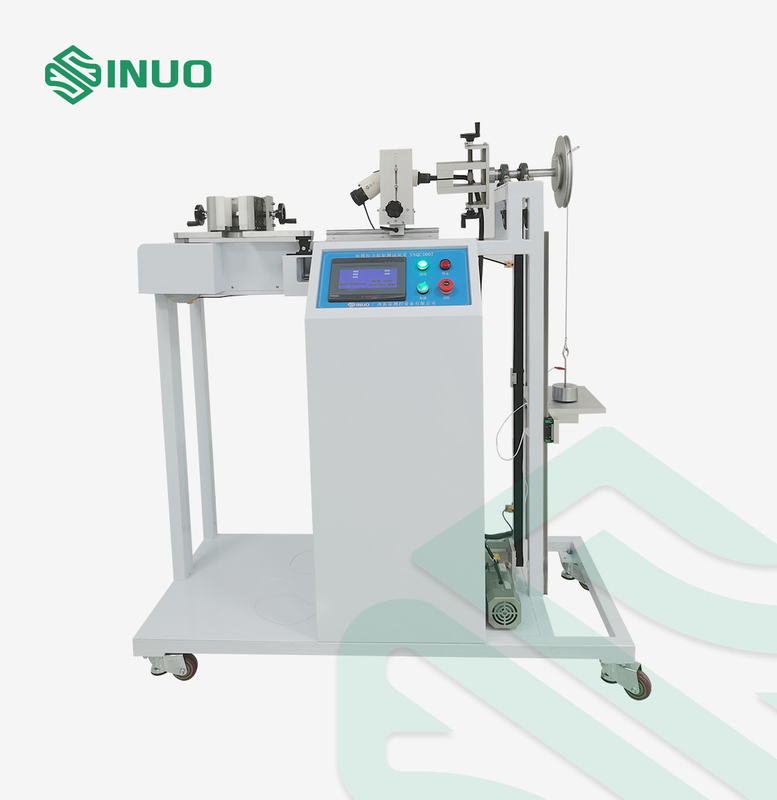

IEC 61851 ケーブルアンカー 引力とトルク試験装置
遵守された基準と条項
IEC 61851-1:2017第11項に従って設計および製造されている.6.
設備の概要
標本と制限:電気自動車の充電ステーション
試験目的:電気自動車の充電ステーション接続ケーブルアクセサリーの,指定された緊張とトルクに耐えられる能力を試験するために使用する.
試験原理:引力は,変角車輪メカニズムまたは螺旋メカニズムを動かすモーターを用いて実現される.引力が毎回正確に適用されることを保証するために,モーターの速度は調節可能トークはモーター,トレイ,重み,タイム・リレーを用いて実現される.
構造と特徴:圧力を適用するために重量を使用し,重量とトルクアームはトルクを実現します.PLCは,緊張の数とトルクテスト時間を制御するために使用されます.試験数や試験時間に達すると試験終了後,充電銃接続ケーブルの最大許容される移動は標準要求値を超えてはならない.
使用環境:
電源:AC220V±10%/50-60Hz,1KW 作業温度0-40°C,湿度30%~90%
寸法:約W1600*D600*H1450mm;重量:約180kg
テクニカルパラメータ
| 試験内容 | 電気自動車の充電ステーションの電源プラグおよび/または車両プラグケーブルの張力試験およびトルク試験 |
| 装置構造図 |
参照図表
|
| 制御操作モード | PLC自動制御,タッチスクリーン操作 |
| ドライブモード | 電気 |
| 引く 適用 | 160N,200N,240N,250N,500Nの仕様を満たすため,重量を重ねることで実現 |
| トークを適用する | 0.6N·m,0.7N·m,1.4N·m,2.7N·m,5.4N·m,11.0N·m,16.3N·mの仕様を満たし,重量を重ねることで実現 |

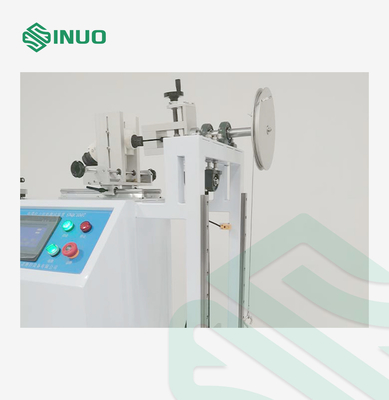

| トークホイール | R100mm(Ф200mm) ±0.5mm |
| 張力周波数 | 1回/秒,実際の引力時間は電気信号で検出されます. |
| 引くサイクル | 1-999999サイクル,プリセット可能で,デフォルトは100±1サイクル |
| トルクを施す時間 | 0-99H59M59S,プリセット可能 |
| 停電防止 | 電源を消すデータストレージメモリ機能 |

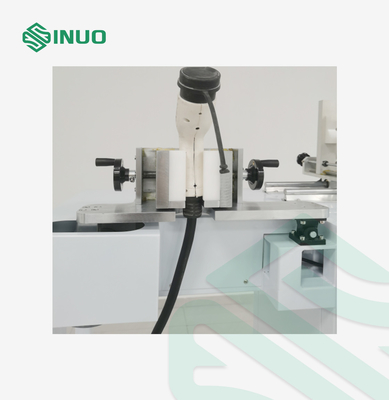

| 固定装置 | ユニバーサル・クランプ 1セット |
| 重量マッチング選択表 | |
