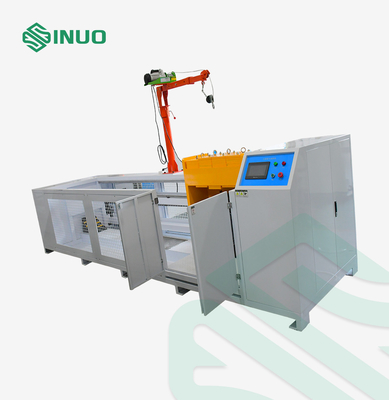

IEC 62752 EV充電インターフェイス プラグ用車両コネクタのドライブオーバーテストマシン

IEC 62752 EV充電インターフェイス プラグ用車両コネクタのドライブオーバーテストマシン

ブランド名: Sinuo
モデル番号: SNQC1010
MOQ: 1
支払条件: T/T
供給能力: 月10セット
詳細情報
起源の場所:
中国
証明:
Calibration Certificate (Cost Additional)
パワー:
15KW
体重:
2400KG
ドライブ・オーバー・ストロック:
0~2.0m
ドライブオーバースピード:
(8±2) km/h
タイヤ圧を超えて運転する:
(220±10) kPa
回線試験所:
単一ステーション
総寸法:
W4700*D1300*H3000mm
電気制御方法:
PLCの理性的な統合された制御
パッケージの詳細:
輸出用パッケージ
供給の能力:
月10セット
ハイライト:

IEC 62752 ドライブ・オーバー試験機

,

車両インターフェイスドライブ テストマシン上

製品説明





IEC 62752 EV充電インターフェイス プラグ用車両コネクタのドライブオーバーテストマシン



遵守された基準と条項




IEC 62196-1:2022 第33項,IEC 62752:2016 第9項に適合している.34など



製品概要




試験装置は,プラグまたは車両のコネクタが,車両に押しつけられた場合の損傷に十分な耐性を備えているかどうかを確認するために使用する.アクセサリーが地面に留まるのを防ぐケーブル管理システムが装備されていない場合を除く.IEC 62196-1:2022 条項33 に準拠している.IEC 62752:2016 条項9 に準拠している.34など





テクニカルパラメータ




テストステーション 単一の駅
電気制御方法 PLCインテリジェント統合制御,7インチカラー人・機械タッチインターフェース操作
動作モード 手動またはプログラム制御操作,選択可能
ドライブ・オーバー・パワー・システム モーター+ワームギア 加速・減速
ドライブ・オーバー・ストロック 0~2.0m
荷物 運ぶ

A. 粉砕力 (5000±250) N

B. 粉砕力 (11000±550) N

超速運転 (8±2) km/h,速度を調整可能
ドライブオーバー方法 ローリングタイヤの前後回転をシミュレートするための線形モーターモジュールで駆動される.これは,現実に車が前進または後退しているときに充電堆の充電ノジルの頭を偶然粉砕によって引き起こされるダメージをシミュレート.
ローリングフォース調整 体重を用いると,力範囲は5000N〜11000Nで調整され,重さは,カントリバークレーンで積載・積荷される.

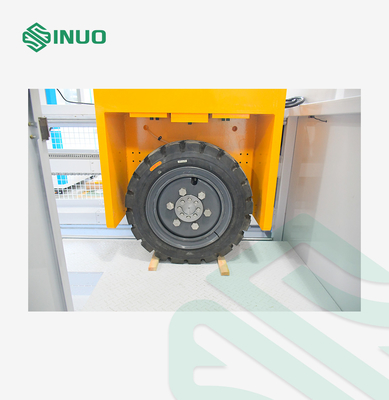

車のタイヤを突っ飛ばす

1. 1つのP225/75 R15タイヤと1つのマッチングホイールハブ,タイヤ膨張装置 (膨張インターフェースと気圧計,5000N試験) のセットを装備

211000Nの負荷タイヤと 対応する車輪ハブを備えています

タイヤ圧を超えて運転する (220±10) kPa
負荷を負担するベースプレート シメント/コンクリートの床のベースプレート,固定クランプを装備することができます.
タイムカウント表示 タッチスクリーンの設計パラメータは標準要件内で設定できます.

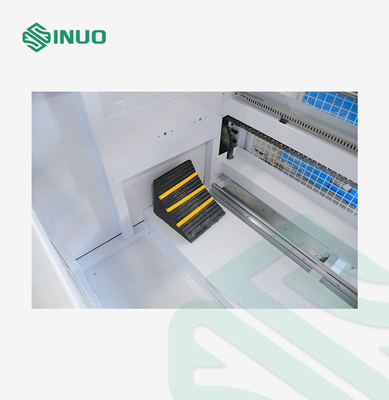

減速方法 私たちの会社は,硬い衝突を防ぐためのブレーキメカニズムを設計した.
安全保護




IEC 62752 EV充電インターフェイス プラグ用車両コネクタのドライブオーバーテストマシン 0



機械全体には,車輪が事故に曲がるのを防止し,作業員の機械的怪我を防ぐための保護フェンスが装備されています.

漏れ防止のスイッチで

モーターの過負荷保護

使用環境

電源:AC220V±10%/60Hz,電力は15KW

総寸法:約W4700*D1300*H3000mm;重量:約2400kg







詳細

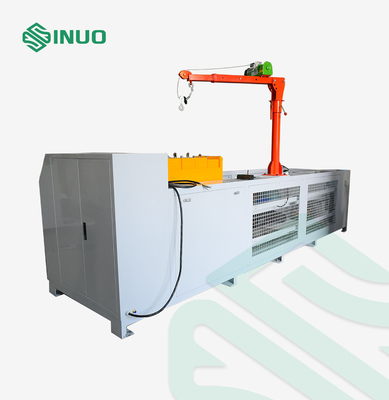

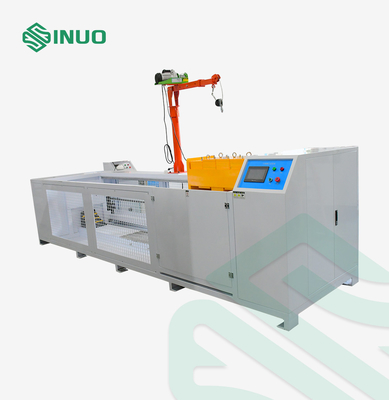

IEC 62752 EV充電インターフェイス プラグ用車両コネクタのドライブオーバーテストマシン 1IEC 62752 EV充電インターフェイス プラグ用車両コネクタのドライブオーバーテストマシン 2
