| ブランド名: | Sinuo |
| モデル番号: | SNQC1007 |
| MOQ: | 1 |
| 支払条件: | T/T |
| 供給能力: | 月10セット |

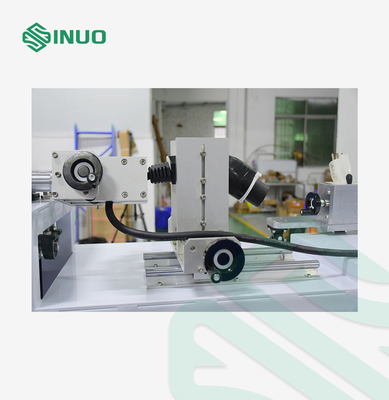

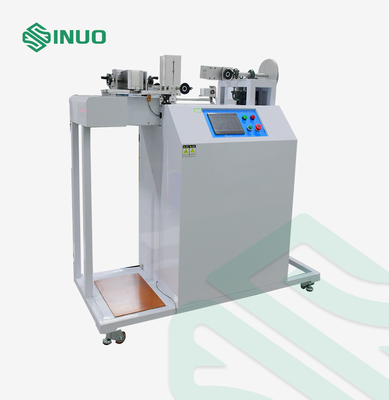

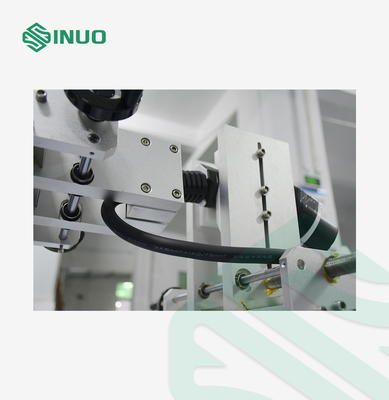

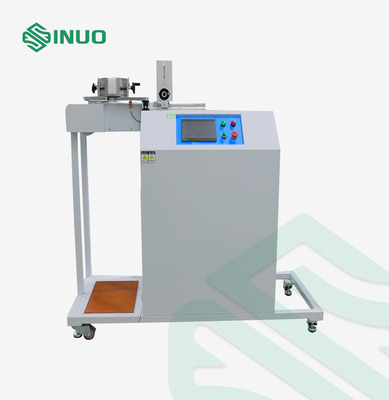

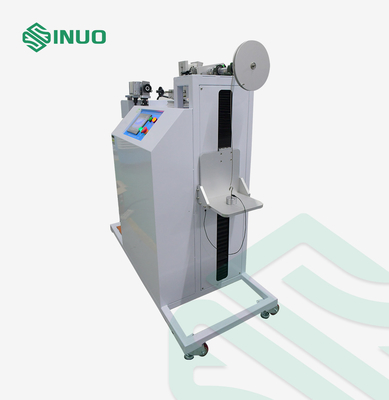

UL2594 車両のプラグとソケット用ケーブル・テンション・トルク試験装置
遵守された基準と条項
UL2594第55項に準拠しています4IEC62196-1:2014第25.3項と図17及び表11のIEC60309-1:2012第23項3など
製品概要
車両のプラグとソケット,および接続ケーブルアクセサリーの充電能力が,指定された引力とトルクに耐えられるかをテストするために使用される.
引力力は,単相速度調節モーターを用い,異端メカニズムを駆動することによって実現される.各引力の時間が正確であることを確保するために,モーターの速度は調節可能である.トークはモーターを用いて実現する.ストレッチを施すには,重み,トークアームがトークを達成します.施されたストレッチ回数とトークテスト時間を制御するには,PLCを使用します.試験数や試験時間に達すると機器は自動的に停止します.試験終了後,充電銃コネクタの柔軟なケーブルの最大許容される移動は標準要求を超えてはならない.
テクニカルパラメータ
| 動作モード | タッチスクリーン操作 |
| ドライブモード | モーター |
| ストレスの図図 |
|
| 引力重量 |
体重 ((50N,60N,110N) 各1個,2個 40Nの重量,3個 100Nの重量,160N,200N,240N,250N,500N,600Nをテストすることができます
|
| トルク重量 |
0.1 Nm,0.15 Nm,0.20 Nm,0.25 Nm,0.3 Nm,0.35 Nm,0.4 Nm,0.425 Nm,0.6 Nm,0.7 Nm,1.2 Nm,1.5 Nm,2.3 Nm,11.0 Nm さらに UL2594 表25 に準拠する:0.41 Nm,0.54 Nm,0.68 Nm,1.4 Nm,2.7 Nm,5.4 Nm,10.8 Nm,16.3 Nm,22 Nm |
| トークアーム | 100mm (F200mm) |
| 圧力の周波数 | 1回/s |
| 圧力の数 | 1~9999回,プリセット可能,デフォルトは100回 |
| トルクを施す時間 | 0-99H59M59Sをプリセットできます デフォルトは1分です |
| トークタイムモード | モーターの持ち上げ重量 |
| 固定装置 | 1セットのユニバーサル・クランプ |
詳細
