EVのコネクターの試験装置
Created with Pixso.

IEC60309 EVプラグの取り出しと挿入 溶液浸水試験機

IEC60309 EVプラグの取り出しと挿入 溶液浸水試験機

ブランド名: Sinuo
モデル番号: SNQC1005A
MOQ: 1
支払条件: T/T
供給能力: 月10セット
詳細情報
起源の場所:
中国
証明:
Calibration Certificate (Cost Additional)
体重:
150kg
湿度:
30%-90%
テスト打撃:
0-150mm
試験速度:
0〜1100mm/s
回線試験所:
単一ステーション
プラグと抽出率:
0-10回/分
総寸法:
W1000*D750*H1200mm
電源:
AC220V±10%/50~60Hz
パッケージの詳細:
輸出用パッケージ
供給の能力:
月10セット
ハイライト:

EVプラグの取り外し挿入試験機械

,

IEC60309 EVプラグ抜き試験機械

,

EVプラグ・ディープ・テストマシン

製品説明





IEC60309 EVプラグの取り出しと挿入 溶液浸水試験機



遵守された基準と条項




IEC 62196-3:2020第22項と23項,IEC 62196-1:2020第22項と第23項,IEC 60309-1:2012第20項と第21項などに適合している.



製品概要




電気自動車の充電インターフェイス,工業用プラグ,ソケット,コップラーなどの電気アクセサリーが,機械的,過剰な磨きや他の有害な影響なしに正常な動作中に発生した電気的および熱的ストレスの発生.

テストサンプルを挿入と引き出す動作を繰り返すためのメカニズムを駆動するサーボモーター.外部の負荷は断片能力試験に使用することができます.電源オン /オフ時間,テスト速度,触覚画面でプリセットできます



テクニカルパラメータ




試験内容

a) 断片と容量

(b) 正常運転

試験サンプル範囲 ACとDCの充電銃
テストステーション 単一の駅
電気制御方法 Mitsubishi PLC インテリジェント統合制御,7インチカラー人・機械タッチインターフェース操作
動作モード 手動またはプログラム制御操作
機能 充電インターフェイスの正常動作をシミュレーションする機能があり,充電インターフェイスのプラグインとプルアウト操作を実現できます.また,テスト速度をプログラムできる設定も有します.試験時間と試験時間
ドライブモード サーボモーターは,プラグとプラグを解除し,回転し,液体を濡らす動きを動かす.そして補助シリンダーは,スイッチのロックメカニズムの開閉を実現.
試料の固定装置と固定方法

メカニカル・クランプ X/Y/Z 3次元調整可能なクランプ 調整可能なクランプポイント位置 ユニバーサル・クランプ 国定標準,アメリカ標準欧州標準のAC/DC充電インターフェース

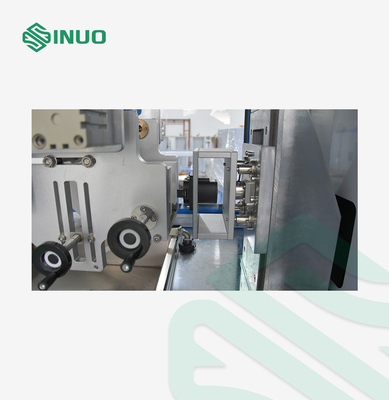

IEC60309 EVプラグの取り出しと挿入 溶液浸水試験機 0
オートマティックフリップ 充電ガンのクランプで自動フリップメカニズムを装備し, 90oをフリップすることができ,フリップ保持時間は範囲内任意に設定することができます (0 ~ 600) s
試験数 0~999999回を事前に設定できます.カウントが設定値に達すると自動的に停止します.
断片能力の伝導時間 1-999.9s を事前設定できます (標準では,電気接触が4s以上,そして2s未満を維持されるべきである必要があります)
プラグと抽出率 0〜10回/分,事前設定可能 (3.75サイクル/分,7.5ストローク/分)
試験ストローク 0-150mm,事前設定可能 (試験プラグと試験ソケットの距離は≥50mm)
試験速度 0-1100mm/s はタッチスクリーンで直接プリセットできます
力の値表示 50kgの範囲の力センサーで装備され,力値をリアルタイムで監視し,力時曲線を形成し,最大挿入力と抽出力を表示できる.そして現在の力値を表示します力の値範囲 (0 ~ 500) N


詳細

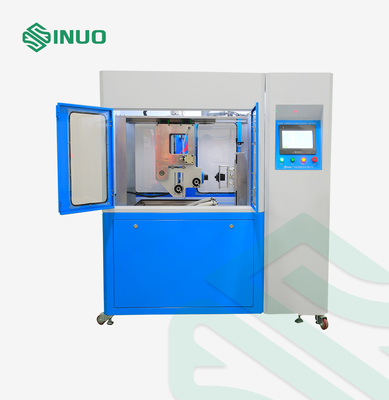

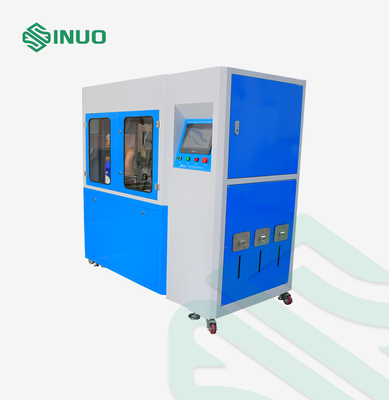

IEC60309 EVプラグの取り出しと挿入 溶液浸水試験機 1IEC60309 EVプラグの取り出しと挿入 溶液浸水試験機 2
