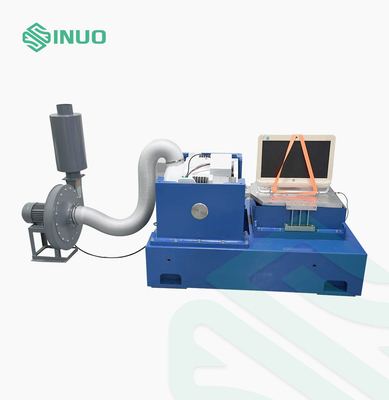

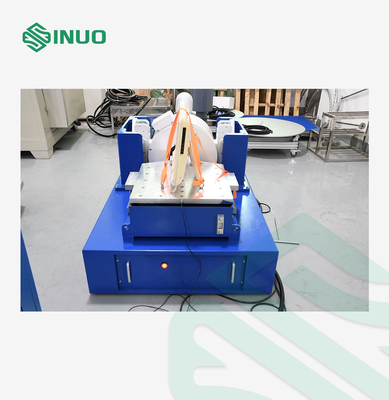

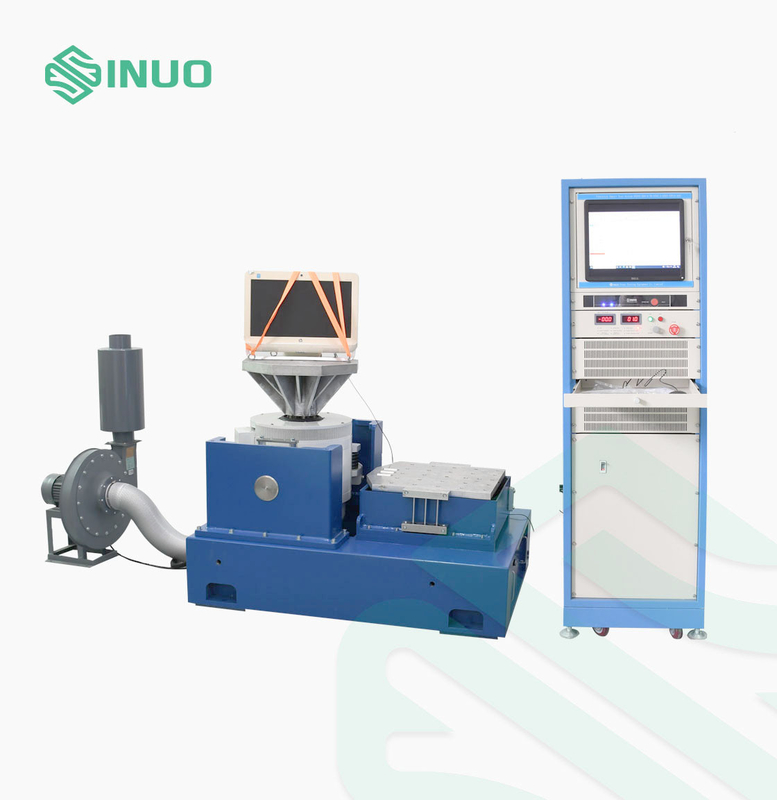

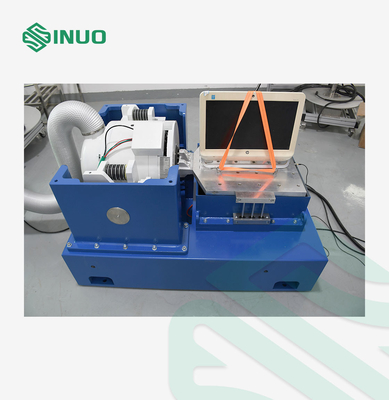

UN 38.3 シヌスショック制御振動 51mm テストシステム 5?? 3500Hz

UN 38.3 シヌスショック制御振動 51mm テストシステム 5?? 3500Hz

ブランド名: Sinuo
モデル番号: SN553
MOQ: 1
支払条件: T/T
供給能力: 10 セット / 月
詳細情報
起源の場所:
中国
証明:
Calibration Certificate (Cost Additional)
振動隔離周波数:
3Hz
カウンタータップスクリュー:
17*M8
連続的な変位:
51mm
磁気流の漏れ:
<1MT
周波数範囲:
5~3500Hz
シヌス力:
600kgf (6000N)
任意力:
600kgf (6000N)
衝撃力:
1200kgf (12000N)
パッケージの詳細:
輸出用パッケージ
供給の能力:
10 セット / 月
ハイライト:

51mm振動試験システム

,

3500Hz振動テストシステム

,

IEC60335-2-24振動試験システム

製品説明





UN 38.3 シヌスショック制御振動 51mm テストシステム 5?? 3500Hz



遵守された基準と条項




この振動システムは,UN 38.3第4.3項の試験Tで要求される.3IEC 62133-1:2017 第7項2.2IEC 62133-2:2017 第7項3.8.1など



製品概要




振動テストは,コンポーネントまたはデバイスを刺激またはショックさせ,実際の環境でどのように反応するかを見る行為である.振動テストの適用範囲は非常に広い,電子回路板などの工業製品から航空機,船舶,ロケット,ミサイル,自動車,家電など



テクニカルパラメータ




V振動発電機 DC-600 DC-2000
シヌス力 600kgf (6000N) 2000kgf (20000N)
ランダムフォース 600kgf (6000N) 2000kgf (20000N)
衝撃力 1200kgf (12000N) 4000kgf (40000N)
周波数範囲 5~3500Hz 5~3500Hz
継続 的 な 移動 51mm 51mm
振動隔離周波数 3Hz 2.5Hz
レベル1共鳴周波数 3300±5%Hz 2600±5%Hz
カウンタータップスクリュー 17*M8 17*M10
磁気流出漏れ <1MT <1MT
最大速度 2m/s 2m/s
最大加速 750m/s2(75g) 980m/s2100g
移動部品の等価質量 8kg 20kg
ダイナミックコイル直径 Φ230mm Φ280mm
マックス 積載 300キロ 300キロ
体重 590kg 2695kg
スイッチする電源増幅器 (KA-5) KA-21
増幅器出力 5KVA 21KVA
定数出力電圧 120Vrms 120Vrms
シグナルとノイズ比 >65dB >65dB
電力増幅器の効率性 >95% >95%
システム保護 温度保護,過圧保護,過電圧保護,過電流保護,低電圧保護,外部の保護,論理故障保護 温度保護,過圧保護,過電圧保護,過電流保護,低電圧保護,外部の保護,論理故障保護
サイズ 1800*900*800mm 1800*900*800mm
体重 240kg 450kg



詳細




振動装置の選択式と振動発電機の構造図

1顧客会社によって提供された試験条件

2試験タイプ:シナススイープ ランダム

3周波数応答範囲: 2-5000Hz

4公式:A (g) = (πf) 2Dcm/980 (A) =0.002DmmF2

D=A/0.002F2

F=M (kg) ×A (g)

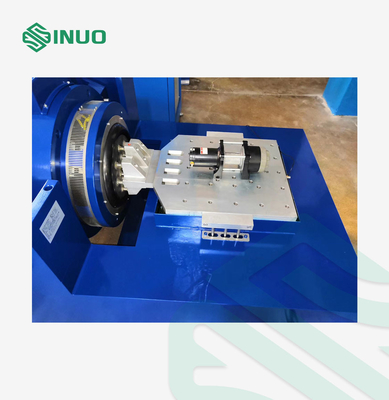

振動テーブル 身体構成

1移動コイル

振動テーブルは,鋳造と手作業で動くコイル,光電子荷重支給システム,二重軸軸導で装備されています.二重ベアリングガイドは,優れた耐久性のために振動試験中に動的軸交差と回転を減らすのに役立つユニークな機能です.



2刺激コイル

二重磁回路構造 低流量漏れ 均等な磁場



3. 体の表面

先進的なリン酸処理と自動車塗料技術を使用して,長期にわたる耐磨性および耐腐蚀性があります.



4テーブル冷蔵庫:

低騒音扇風機を採用し,テーブルボディの空気吸入構造を改善する.興奮コイルは蜂蜜巣空気管を採用し,中間磁輪は二層シャント空気管を採用する.冷却効果 を 強化 する ため に 新しい 空気 道 の 設計 が 採用 さ れ.
