| ブランド名: | Sinuo |
| モデル番号: | SNQC1009 |
| MOQ: | 1 |
| 支払条件: | T/T |
| 供給能力: | 10 セット / 月 |

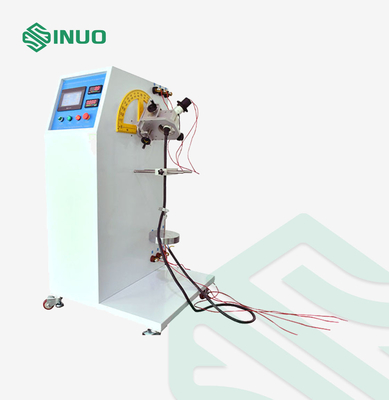

IEC60309-1 充電車両プラグとソケットケーブル140Nの曲げ式試験機
遵守された基準と条項
IEC62196-1:2014第 7.11 項と第 7 項に適合する.15IEC60309-1:2012 第24項4.
製品概要
サンプルと制限電気自動車の充電インターフェイス,工業用プラグ,ソケット,コップラー
適用する: 充電車両のプラグとソケットの電源接続ケーブルの"機械的強度"部分の曲がり接続部分の試験に使用される.
試験原理: サーボモーターは回転台を動かし,作業部位を左と右に振動させるのに使用され,回数が達すると機械は自動的に停止します.

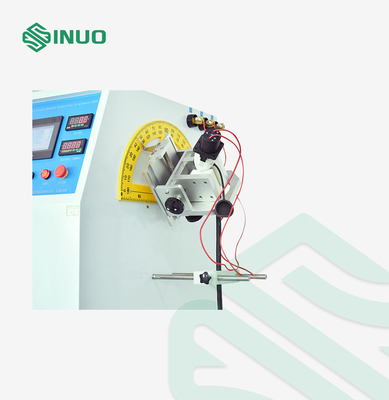

構造と特徴: 装置はサーボモーターで動かされ,大型の試料はアルミニウムプレートに設置されています.試料を固定するときに,コードが可能な限り装置に入る点と,スイング軸を一致させることができるロープと負荷の最小の横移動を達成する.
使用環境:電源:AC220V±10%/50-60Hz,電力は3KW
テクニカルパラメータ
| 装置の寸法 | 約:W1000*D800*H1600mm | ||
| 機器の重量 | 150kg | ||
| テストステーション | 単一の駅 | ||

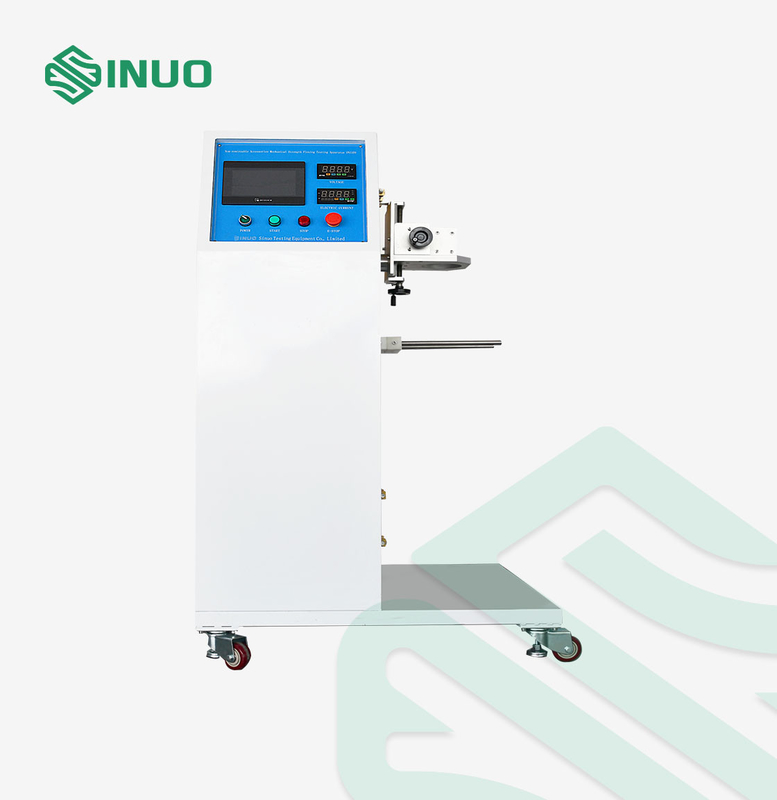

| 電気制御方法 | PLC インテリジェント統合制御,7インチの人機タッチインターフェース操作 | ||
| ドライブモード | サーボモーター駆動 | ||

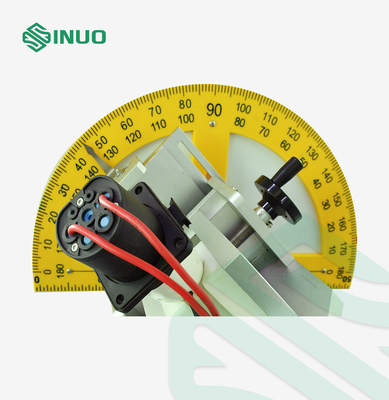

| 試料を固定する方法 | メカニカル・クランプ,調整可能なクランプポイント位置 | ||
| 曲がり角 | 0-360°調整可能 (デフォルト ±45°) | ||
| 曲がり速さ | 0〜60回/分,事前設定可能 | ||
| 曲がる頻度 | 0~999999をプリセットできます デフォルトは20000回です | ||
| 荷重 | 20N,25N,50N,75N,100N,140N | ||
| 負荷電源 | 外部接続,電源 0-250V と電流 0-400A の間を調整可能な電圧とオプションの負荷キャビネット | ||
| テスト判断 | 電流が伝導しているか否かの信号に基づく判断 | ||
詳細
