| ブランド名: | Sinuo |
| モデル番号: | SNQC1006 |
| MOQ: | 1 |
| 支払条件: | T/T |
| 供給能力: | 10 セット / 月 |
UL817 AC101300A 充電インターフェイス温度上昇試験システム
遵守された基準と条項
UL310, UL498, UL817, UL941, UL1059, IEC60309, IEC60998, IEC60669, IEC61058, IEC60439, EIA-364-70 に適合する
製品概要
独立したプログラミングソフトウェアとコンピュータ制御操作を採用.すべての標準テスト手順とデータ判断はシステムによって制御されています.操作が簡単です.充電インターフェイスと電動配件が負荷電流に接続されている時の表面加熱を評価するために使用されます.電極の温度上昇が基準を満たしているかどうか
テクニカルパラメータ
| 出力ステーション | 1つのACステーション |
| 最大出力電圧 | AC単相 AC10V |
| 出力常数調節可能な試験電流 | AC101300A |
| 現在の表示精度 | ± ((0.25%読み込み + 0.25%範囲),解像度 1A |
| 電圧表示の精度 | ± ((0.25%読み込み + 0.25%範囲),解像度は0.01V |
| 試験電流安定性 | ± ((1%設定値 + 0.5A),応答時間は約1Sです |
| 制御コンタクト電源 | AC (0~2) A の電流範囲 |
| 動作モード | 連続モード,オンオフモード,自動温度制御モード |
|
連続オンオフモード |
連続モード試験時間:0.01~99.99時間 オン/オフモード 電源 オン/オフ時間:0.01~99.99時間 オンオフ回数: 1~9999回,数値に達すると自動停止 現在の設定:プログラム制御設定 |
|
自動温度制御モード |
安定した温度上昇値を設定し,自動的に適切な現在の値を見つけることができます 温度上昇設定範囲: 0~100°C 安定した精度 ±0.5°C 温度上昇値を必要とする現在の結果を自動的に取得 |
| 温度上昇試験 (輸入温度取得モジュール) | |
| 温度測定範囲 | 0°260°C 測定値の精度 ±0.3% +1°C;解像度:0.1°C |

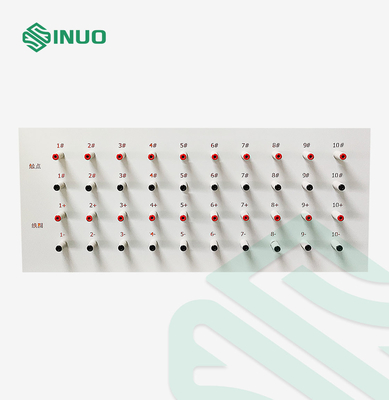

| 温度測定点 | 20チャネル (環境温度測定のための1点を含む) |
| 熱対 | 計器はJ,K,T,E,S,N,B,Rなどのタイプの熱対をサポートする. |
| 温度測定熱対 | アメリカン・オメガ・カンパニーのK型30AWG熱線電池 長さ2メートル 合計20個 |
| 温度探査機は,儀器を損傷することなく電気で試験することができます. | |
| 温度スキャン速度,記録保存間隔: 0.1 ~ 1800 秒 すべてのチャンネル | |
| 温度データ記録:コンピュータで自動で完了し,コンピュータテストソフトウェアで設定 | |
| ソフトウェアは環境温度のチャネルを設定し,データを収集するときに環境温度は自動的に引くことができます. | |
| タッチスクリーンと統合された産業用制御コンピュータ | |
|
(ペン4/1.8G以上 CPU,4Gメモリ,64Gソリッドステートドライブ,15インチLCDモニター),XPの中国オペレーティングシステム,OFFICE処理ソフトウェアがインストールされています. A. 電源設定モード: プログラム可能な編集設定があり,電流プログラムの 10 つのセグメント未満を設定することができ,さまざまな電流値を継続的に実装することができ,クロックスイッチ機能があります.操作インターフェイス設定自動調整と自動リセット B.複数の動作モードのオプション:連続モード,オンオフモード,自動温度制御モード C. データ表示: 各チャネルの温度値,電流値,時間軸曲線をリアルタイムで表示できます. サンプリング周波数:100ms~1800sは調整できます.そしてデータ記録間隔100ms~1800sの調整可能 D.データ保存:試験データの自動または手動保存機能があり,記憶容量は少なくとも8Gである. E.データ輸出:USBデータ輸出機能により,データをCSV,XLSX,その他のフォーマットファイルに輸出できます. F. 電源設定モード: プログラム可能な編集設定があり,電流出力プログラムの 10 段以上を設定することができ,さまざまな電流値を継続的に実装できます.時計スイッチ機能がある操作インターフェイス設定,自動調整,自動リセット |
|
| 電源 | AC220V±10%,50/60Hz,10KVA |
| サイズ |
約1000mmW×1000mmD×1600mmH,体重約300kg 固定し移動しやすくなるため,重用用ブレーキ機能の移動ホイールで装備されている. |
| 保護機能 |
1オーバーロード保護とオーバー電流保護機能で装備 2装置が停止すると,電流は自動的に切断されます. 3装置は長時間連続で動作し,安定して信頼性があります. |
| 温度上昇試験装置の構成 | 隔熱ファイバーボードを装備し,長さ1000mm×幅1000mm未満のサイズである. (以下の温度上昇基準試験ツールが使用者によって準備されている) |
|
A. 温度上昇試験用の基準試験器具に関する一般要求: 基本構造の寸法は,GB/T 20234の最新規格の要件を満たすべきである.2 と GB/T 20234.3基準試験器具は,内側には密着器や密封器がないこと,試験台に簡単に配置できる支架を備えていること. B.K型熱対を装備した DC車両ソケット (250A参照) とAC車両ソケット (32A参照と 63A参照) のそれぞれに2組の基準試験器具,線径が0未満.3mm C. DC車両プラグ (250A) とAC車両プラグ (32Aと63A) の2セット,それぞれK型熱対を装備し,線径が0.3mm未満の基準試験ツール. |
|

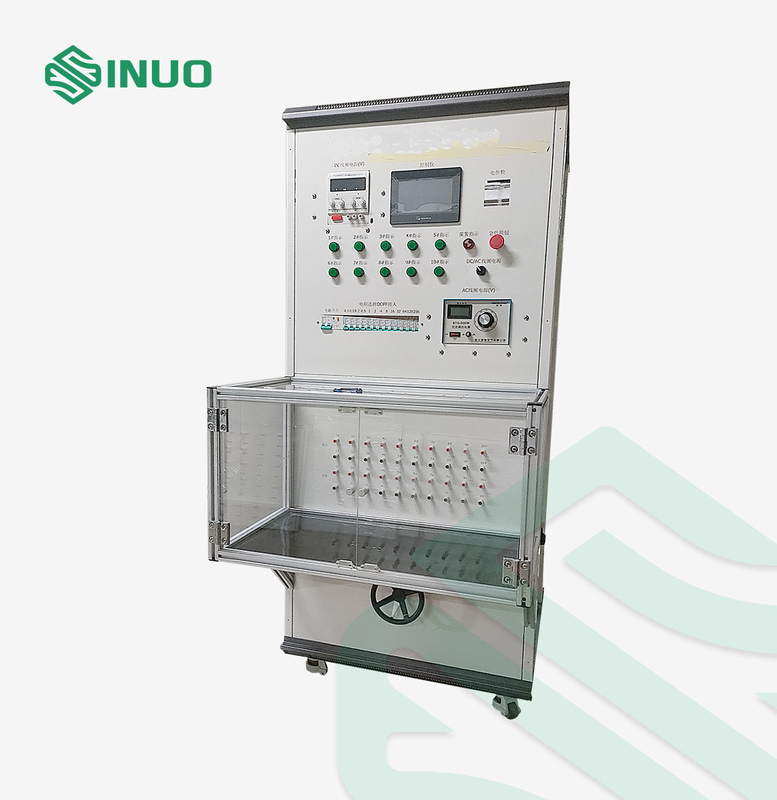

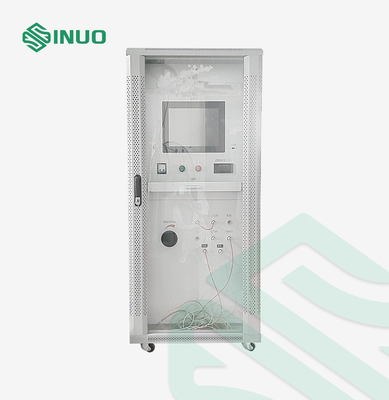

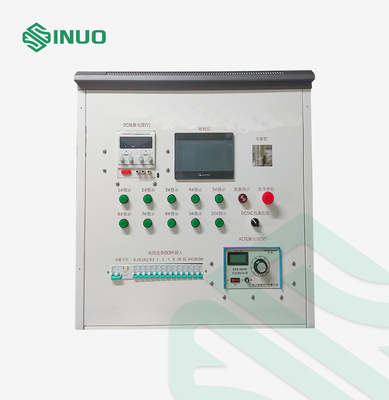

| 設備の近似図 (画像にはコンピュータが含まれます) | |
