| ブランド名: | Sinuo |
| モデル番号: | SNQC1007 |
| MOQ: | 1 |
| 支払条件: | T/T |
| 供給能力: | 10 セット / 月 |

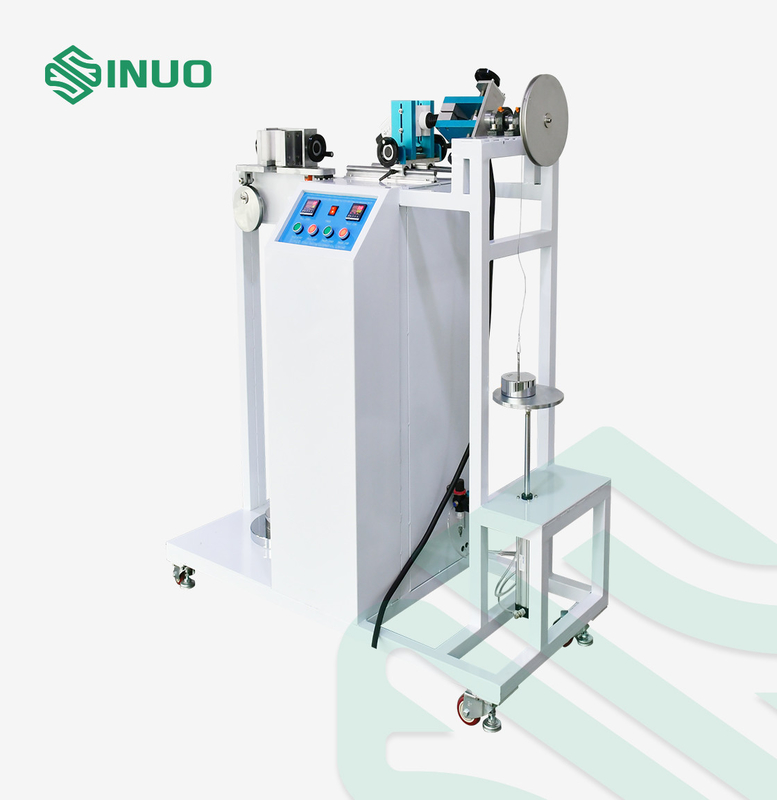

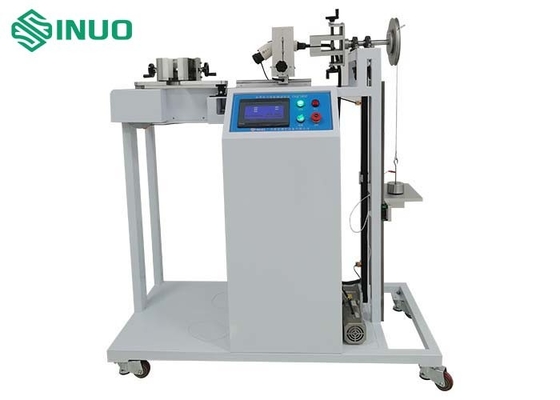

IEC60309-1 充電インターフェイスケーブルの電圧とトルク試験装置
遵守された基準と条項
IEC 62196-1 に適合する:2022IEC60309-1:2012.
製品概要

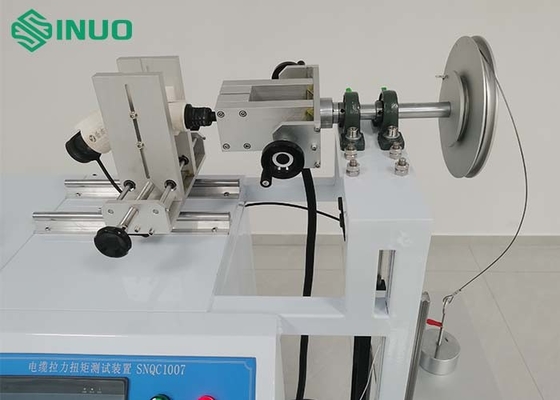

引力は,モーター駆動の異常機構または螺旋機構を用いて実現され,各引力のタイミングが正確であることを確保するために,モーターの速度が調節可能である.トークはシリンダー/モーターを用いて実現する.車両のプラグとソケット接続ケーブルアクセサリーの充電能力を特定された拉伸力と瞬間に耐えられるようにテストするために使用されます.重さ は 張力 を 施す ため に 用い られるPLC を使って,施された緊張回数とトルク試験時間を制御します.試験数や試験時間に達すると機器は自動的に停止します.試験終了後,充電銃接続器の柔軟性ケーブルの最大許容される移動は標準要求値を超えてはならない.
テクニカルパラメータ
| サイズ | W1600*D600*H1450mmについて |
| 体重 | 約180kg |
| 試験用品 | 電源プラグおよび/または車両プラグケーブルの張力およびトルク試験 |
| 装置構造図 |
図1の図面を参照してください.
|

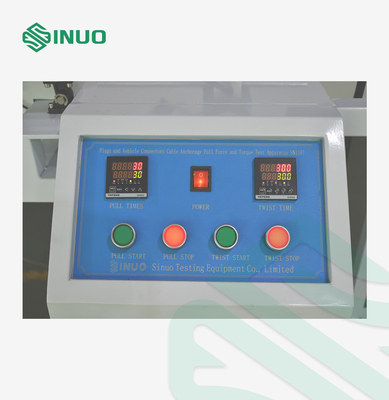

| 制御操作モード | PLC自動制御,タッチスクリーン操作 |
| ドライブモード | 電気 |
| ストレスを加える | 160N,200N,240N,250Nおよび500Nの仕様を満たす. |
| トークを適用する | 1個それぞれは,0.6N·m,0.7N·m,1.2N·m,1.5N·m,2.3N·m,および11.0N·mの仕様を満たしている |
| トークホイール | 100mm (F200mm) ±0.5mm |
| 圧力の周波数 | 電気信号で実際の電圧時間を検出する |
| 引く数 | 1~999999回,プリセット可能で,デフォルトは100回 ±1回 |
| トルクを施す時間 | 0-99H59M59S,事前設定可能 |
| 停電防止 | 電源を消すデータストレージとメモリ機能 |
| 固定装置 | ユニバーサル・クランプセット |
| 重量マッチング選択表 |
|
詳細
