| ブランド名: | Sinuo |
| モデル番号: | SNQC1005A |
| MOQ: | 1 |
| 支払条件: | T/T |
| 供給能力: | 10 セット / 月 |

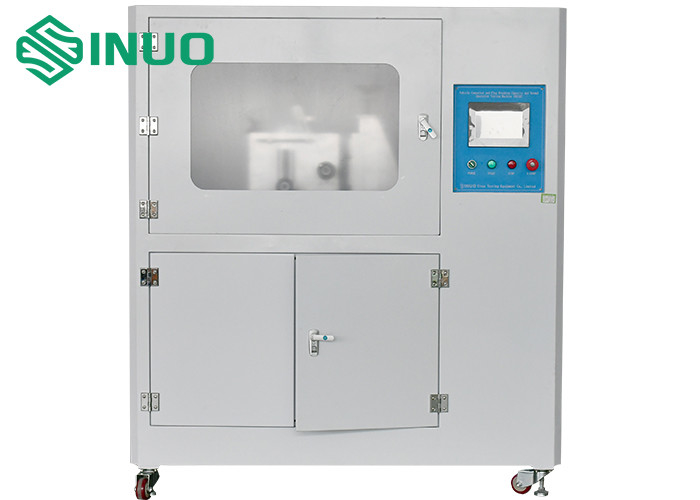

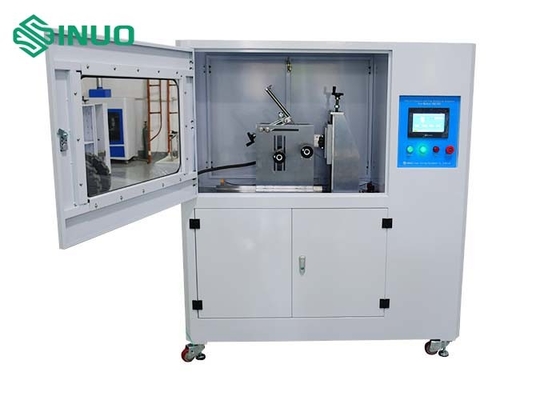

IEC62196-1 充電インターフェイス断裂能力 2Kw 試験装置
遵守された基準と条項
IEC62196-1 に適合する:2022.....
製品概要
電気自動車の充電インターフェイス,工業用プラグ,ソケット,コップラーなどの電気アクセサリーが機械的ストレスを耐えられるかどうかをテストするために使用されます.過剰な磨きや他の有害な影響なしに通常の使用中に発生する電気的ストレスや熱的ストレスセルボモーター駆動メカニズムは,サンプルに直線的なプラグ&プル重複動作を実行するために使用されます.オンオフテストのために外部負荷を接続することができます試行速度,ストローク,角はすべてタッチスクリーンでプリセットできます.
テクニカルパラメータ
| Tこの項目は |
(a) 機械式ロック装置の部分寿命試験 (b) 断裂能力 c) 正常運転 (使用期間) |
| 試験サンプル範囲 |
ACとDCの充電銃
|
| 駅 | 単一の駅 |
| 電気制御方法 | Mitsubishi PLC インテリジェント統合制御,7インチカラー人・機械タッチインターフェース操作 |
| 動作モード | 手動またはプログラム制御操作 |
| 機能 | 充電インターフェイスの正常動作をシミュレーションする機能があり,充電インターフェイスのプラグインとプラグアウト操作と組み合わせることができます.メカニカルロック装置のロック解除/ロック試験速度,試験時間,試験数のプログラム可能な設定があります. |
| ドライブモード | サーボモーターは,プラグとプラグを外す動き,回転と液体浸泡運動を動かす.そして補助シリンダーは,スイッチの相互ロックメカニズムを開閉を実現. |
| 試料の固定装置と固定方法 |

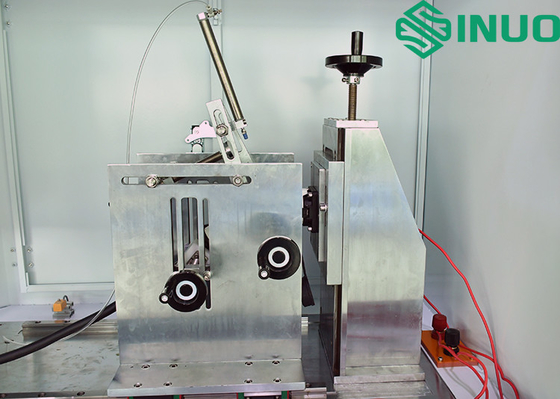

メカニカル・クランプ X/Y/Z 三次元調整可能なクランプ 調整可能なクランプポイント位置 全国標準,アメリカ標準に適したユニバーサルクランプ欧州標準のAC/DC充電インターフェース;
|
| オートマティックフリップ | 充電ガンのクランプで自動フリップメカニズムを装備し, 90oをフリップすることができ,フリップ保持時間は範囲 (0 ~ 600) s内で任意に設定することができます |
| 試験頻度 | 0~999999回,プリセット可能で,カウントが設定値に達すると自動的に停止します |
| 切断容量 切開時間 | 1-999.9s,事前設定可能 (標準では,電気接触は4s以上,少なくとも2s以上維持されるべきである) |
| プラグとプラグを解除する速さ | 0〜10回/分,事前設定可能 (3.75サイクル/分,7.5ストローク/分) |
| 試乗 | 0-150mm,事前設定可能 (試験プラグと試験ソケットの距離は≥50mm) |
| 試験速度 | 0-850mm/s はタッチスクリーンで直接プリセットできます |
| 力の値表示 | 50kgの範囲の力センサーを装備し,力値をリアルタイムで監視し,力時曲線を形作り,最大挿入力と抽出力を表示できる.そして現在の力値を表示しますフォース値範囲 (0~500) N,表示誤差 ≤±0.5%F.S.,解像度≤0.1N |
| 鎖装置 | 機械式ロック装置を自動的に押して通常の動作をシミュレートする機能がある. |
| 溶液タンクボックス | 3つの試験液体タンクで装備され,GB/T20234.1-2023 表 10 酸雨シミュレーション溶液,表 11 塩水シミュレーション溶液を収容できる.表 13 模擬水溶液. |
| 浸水要件 | 浸泡液の数,浸泡時間,乾燥時間,プラグインとプラグアウト時間,サイクル時間を設定できます |
| 負荷 | 外部 |
| 検出機能 | 負荷が接続されると,断路アラームを認識し,現在の時間を記録することができます. |
| 安全保護 | 地面保護,短路保護,過負荷保護 |
詳細
