| ブランド名: | Sinuo |
| モデル番号: | SNQC1017 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 10セット/月 |

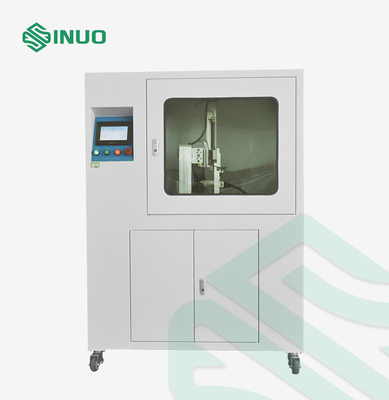

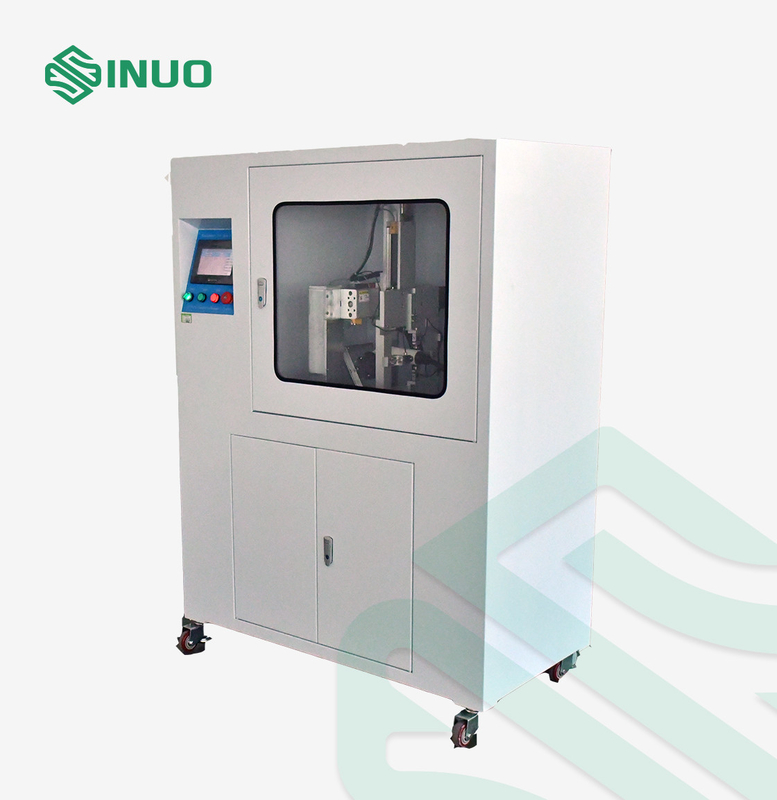

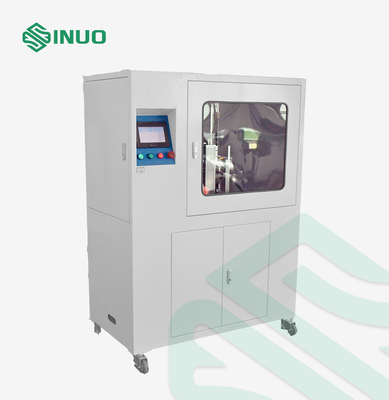

IEC62196-3電気自動車充満インターフェイス ミスアラインメント テスト器具
充満インターフェイス ミスアラインメント テスト器具のための従った標準及び節
このミスアラインメント テスト器具はIEC62196-3節に36.3の図18合致する。
充満インターフェイス ミスアラインメント テスト器具のための装置の概観
サンプルおよび限界:充満インターフェイス。
テストの目的:、左および正しい方向の力を充満銃のグリップ ポイントに加え、正常な使用の間にに服従するオフセット操作を模倣し、すべての方向の耐圧強度を確認することを使用する。
テスト主義:マニピュレーターを4方向の力の順次適用をの実現するために運転するのにサーボ モーターを使用しなさい- X+X-Y+Yおよび力価値および間隔の時間は標準的な条件に従ってある。
装置次元:1100×700×1400 （mm） W×D×Hの装置の重量:260kg.
電源:AC220V±10%/50-60Hzの働く温度5-35℃の湿気30%-90%。
充満インターフェイス ミスアラインメント テスト器具のための技術的な変数
| 力 | 条件に従ってカスタマイズされる |
| 制御方式 | PLC制御、タッチ画面操作 |
| 場所 | 単一ステーション |
| 力 | 100N （力の価値センサーの監視、システム自動制御） |
| 力の保留時間 | 0-999.9s |
| 間隔の時間 | 0-999.9s |
| 力の塗布の方向 | - X、+X、- Y、+Y |
| 標本の取付金具 | 地面からの1000mmの高さ |
| 装置の全体寸法 | 1100mm×400mm×1500mm、260kg |
この器具はこれらの標準的な図に合致するある:

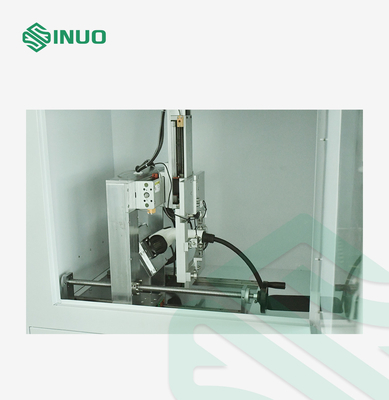

メカニズムを加える力
