| ブランド名: | Sinuo |
| モデル番号: | SN1013 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 15セット/月 |
IEC62196 EVスイッチ ソケットの連結は力テスト器具を撤回する
スイッチ ソケットの連結のための従った標準及び節は力テスト器具を撤回する
IECの62196-1:2020節14.1.5、14.1.6、fig13、fig14。
IECの62196-1:2014節17.2。

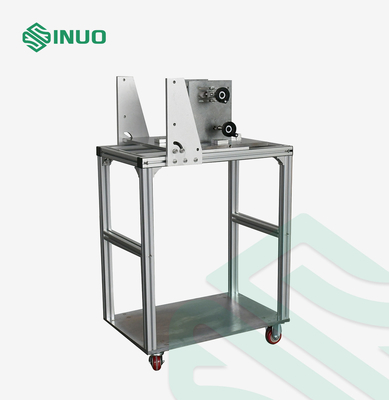

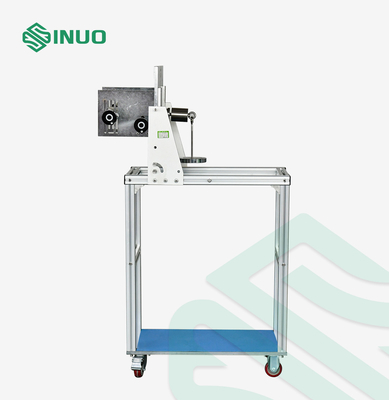

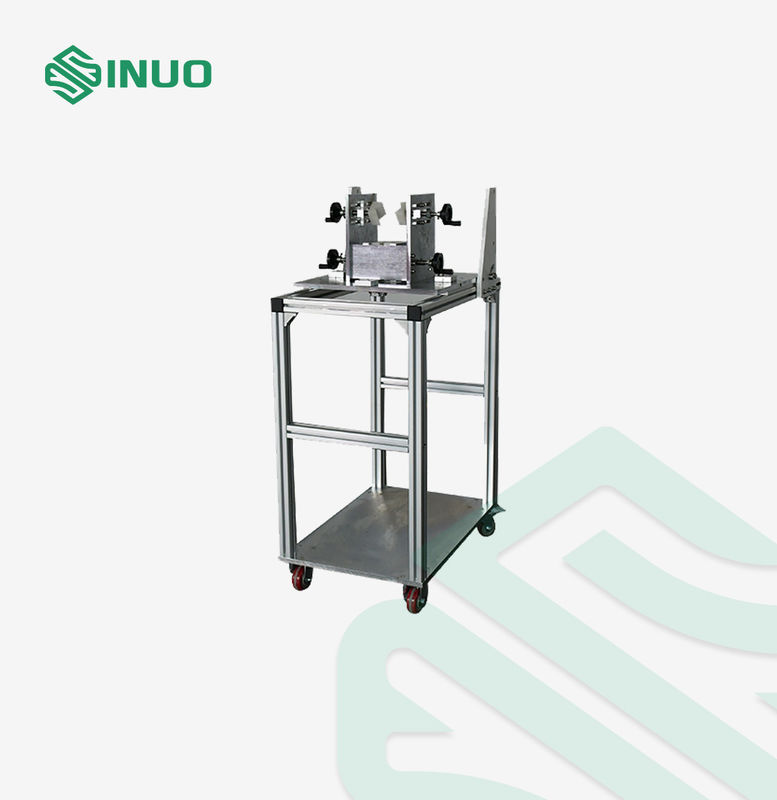

スイッチ ソケットの連結のための装置の概観は力テスト器具を撤回する
テストの目的: 充満インターフェイスの構造は充満銃が容易に挿入され、引き出されるようにし充満銃が正常な使用の間にソケットから落ちることを防ぐべきである。電気器具のソケットから充満ケーブルを引き抜くために必要な最高力が標準で指定される範囲の内にあることを確認しなさい。
テスト主義: ソケットの最高の撤退力:標準（主要な重量、付加的な重量、ホック（締め金で止める装置）、およびテスト プラグ）での総力指定されるテスト プラグに最高の撤退力を加えれば、プラグはソケットから出るべきである。

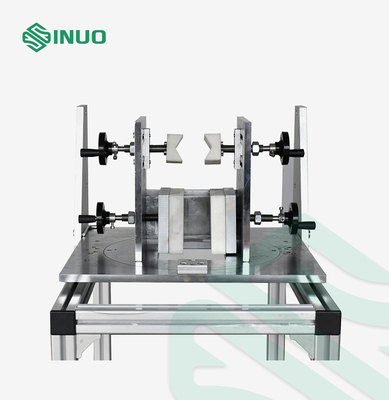

構造: この装置は上の版A、主要な重量F、付加的な重量Gおよびテスト プラグC.の下に取付けられている締め金で止める装置で構成される。装置フレームはGB/T20234.1図5および横の横の充満インターフェイスの機械負荷テストを含んでGB11918.4図と互換性があり102、装置テストおよび挿入力テストを締める。
注:縦そして水平に転換することができる採用されさまざまなプロダクトを締め金で止めることができる調節可能なクランプは;Dクランプは作動し、使用してが便利であるリングと取替えられる、;主要な重量はブラケットなしで直接釣り合う。
スイッチ ソケットの連結のための技術的な変数は力テスト器具を撤回する
最高の回収力
ソケット出口の最高の回収力は表1.の条件を満たす。
標準で指定される最高の回収力を加えなさい（主な重量の総力、補足の重量、補足の重量が50mmの高さから落ちるときテスト プラグへのホック（締め金で止める装置は）、プラグ ソケットから出るべきである。
ユーザーは次のテーブルに従ってテストに適切な重量を選ぶべきである:
|
サンプル タイプ （AC A） |
回収 N |
主な重量 N |
補足の重量 N |
| 6-40 | 165 | 148.5 | 16.5 |
| 41-80 | 300 | 270 | 30 |
| 81-150 | 440 | 396 | 44 |
| 151-250 | 660 | 396+148.5+49.5 | 66 |
|
サンプル タイプ （DC A） |
|||
| 750 | 396+148.5+49.5+15 | 75 | |
| 節17.2のA | |||
| <59> | 150 | 135 | 15 |
| 60-99 | 275 | 247.5 | 27.5 |
| 100-125 | 400 | 270+90 | 40 |
| 注:主な重量は既にテスト プラグおよびホックの重量を含んでいる | |||
Bの最低の回収力
各々の個々のソケットにソケット出口で標準で（すなわち、テスト ピン（単一ピンは）この標準の条件を満たす、ピンの総量）テーブルで指定される価値と等しいべきである指定される最低の回収力が付いているゲージを挿入しなさい。ゲージは30秒以内のソケットから取除かれてはならない。
|
わずかなピン直径 mm |
ゲージの直径 mm +0 -0.01 |
最低の総力 N |
| 5 | 4.80 | 2.5 |
| 6 | 5.80 | 5 |
| 7 | 6.80 | 5 |
| 8 | 7.80 | 10 |
| 10 | 9.80 | 15 |
| 12 | 11.80 | 20 |
| 注:最低の回収力は既にゲージの重量を含んでいる | ||
Cの構造の特徴
この装置は設置据え付け品、締め金で止める装置、主な重量、補足の重量およびテスト プラグで主に構成される。経験に基づいて、引きクランプは均衡に変わる、重量のホックはテスト プラグに直接接続され、サンプルを握るための据え付け品は形成される。特定の形は図1.で示されている。
Dテスト プラグ
テスト プラグは、関連した標準的なシートに従って、堅くされた鋼鉄の接地接触を精巧に備えて、0,8 µmを活動的な長さ上のそして間隔をあけられた超過しない表面の粗さを±0,05 mmの許容のわずかな間隔で、持っている。
プラグの接触の次元か他のタイプのプラグの接触のための接触表面間の間隔は+0,010mmの許容の関連した標準的なシートで、与えられた最低次元に従ってある
テスト プラグはこのテスト器具に顧客が続くこととして既に別に命令したこと、使用するそれらのテスト プラグを含まれていない:
| いいえ: | 標準 | 図いいえ: | 名前 | QTY |
| 1 | IEC62196-2/Ed.3/CDVの© IEC （E） | 標準的なシート2-Iシート1 | テストplug1:32Aの250ボルトAC車の入口 | 1 |
| 2 | IEC62196-2/Ed.3/CDVの© IEC （E） | 標準的なシート2-Ilbシート1 | テストplug1:63 A、480ボルト三相か70 Aの250ボルトの単一フェーズ | 1 |
| 3 | IEC62196-2/Ed.3/CDVの© IEC （E） | 標準的なシート2-Ildシート1 | テスト車INLET2:63 A、480ボルト三相か70 Aの250ボルトの単一フェーズ | 1 |
| 4 | IEC62196-2/Ed.3/CDVの© IEC （E） | 標準的なシート2-Ilfシート1 | テスト車INLET3:63 A、480ボルト三相か70 Aの250ボルトの単一フェーズ | 1 |
| 5 | IEC62196-2/Ed.3/CDVの© IEC （E） | 標準的なシート2-Illaシート1 | テスト プラグ4: 16 Aの1つの試験接触が付いている250ボルトの単相プラグ | 1 |
| 6 | IEC62196-2/Ed.3/CDVの© IEC （E） | 標準的なシート2-Illbシート1 | テスト プラグ6: 32 Aの2つの試験接触が付いている250ボルトの単相プラグ | 1 |
| 7 | IEC62196-2/Ed.3/CDVの© IEC （E） | 標準的なシート2-Illcシート1 | テスト プラグ8: 63 Aの2つの試験接触が付いている480ボルトの三相プラグ | 1 |
| 8 | IEC62196-3/Ed.2/CDVの© IEC （E） | 標準的なシート3-Ib シート1 |
テスト車のコネクター10 | 1 |
| 9 | IEC62196-3/Ed.2/CDVの© IEC （E） | 標準的なシート 構成BB 車のカプラー250 900ボルトDC 標準的なシート3-Iiaシート1 |
テスト車のコネクター11 | 1 |
| 10 | IEC62196-3/Ed.2/CDVの© IEC （E） | 標準的なシート3-IIIaシート2 | テスト車の入口12 | 1 |
| 11 | IEC62196-3/Ed.2/CDVの© IEC （E） | 標準的なシート3-Iva車INLETMODES 2、3および4シート2 | テスト車の入口13 | 1 |
| 12 | IEC62196-3/Ed.2/CDVの© IEC （E） | 標準的なシート3-Ivb車の入口はすべてのモード1つを広げる | テスト車の入口14 | 1 |
Eテスト ピン
テスト ピンはこのテスト器具に顧客が続くこととして既に別に命令したこと、使用するそれらのテスト ピンを含まれていない:
|
わずかなピン直径 mm |
ゲージの直径 mm +0 -0.01 |
最低の総力 N |
| 5 | 4.80 | 2.5 |
| 6 | 5.80 | 5 |
| 7 | 6.80 | 5 |
| 8 | 7.80 | 10 |
| 10 | 9.80 | 15 |
| 12 | 11.80 | 20 |
| 注:最低の回収力は既にゲージの重量を含んでいる | ||
スイッチ ソケットの連結のための構成そして細部は力テスト器具を撤回する
ゲージ構成:
S136の作られて、ピンは標準サイズの最小値である、許容は+0.01の0 mmである、間隔は±0.05mmであり、終わりは0.8umである
16A最高の撤退力の一致のソケットgauge*1;
32A最高の撤退力の一致のソケットgauge*1;
DCの最高の撤退力の一致のソケットgauge*1;
重量構成:
165:148.5N主要な重量x1+16.5Nの付加的な重量x1;
300N:270N主要な重量x1+30Nの付加的な重量x1;
440N:396N主要な重量x1+44Nの付加的な重量x1;
660N:594N主要な重量x1+66Nの付加的な重量x1;
750N:675N主要な重量x1+75Nの付加的な重量x1;
注:主要な重量の重量はホックの重量を含み、重量の重量は重ね合わせおよび組合せによって実現される。
テスト内容:
7.11.8:充満インターフェイス機械負荷テスト
7.15.1.1:装置テストの錠
7.17:挿入力テスト（抽出力の部品）
テスト一時待機時間:60sは達成するために、ジャッキ重量を持ち上げるように皿を上下に運転する
テストの数:それぞれの4回、一度横の軸線のまわりの90°の方向、手動で
テスト負荷:
AC充満銃:100N
DCの充満銃:140N
1.0 kg
テスト参照図:
