| ブランド名: | Sinuo |
| モデル番号: | SN441-1500L |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 1セット/月 |

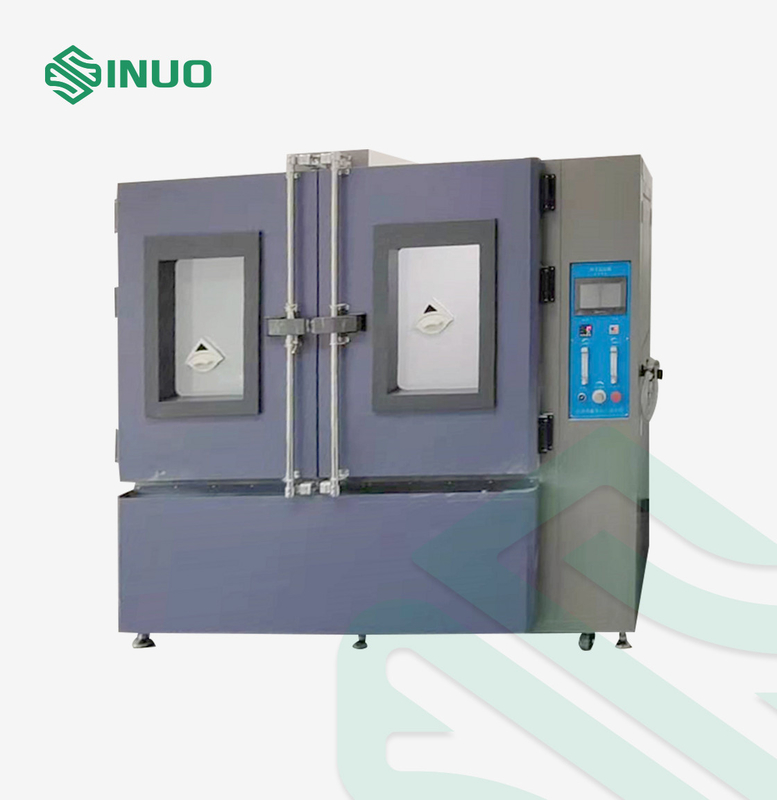

EVのコネクターの試験装置ちり止めテスト部屋
従った標準及び節
このテスト部屋はIEC60529-2013、EN60529、DIN40050、SAEJ575および等に従う。
技術的な変数
1. 内部スペース サイズ:幅1500mm*depth 1000mm*height 1000mm;
2. テスト塵:75μmの網サイズの正方形のふるいを通ることができるおよび50μmのワイヤー直径乾燥したタルカム パウダー。
3. 塵量:2-4kg/m3.
4. 空気速度: <2m>
5. ポンプ圧力相違:0 |調節可能な-10kPa圧力計の表示と装備されていて。
6. 真空ポンプのポンプ フロー制御:60-600、調節可能な600-6000mL/min;
7. 暖房温度:正常な温度+10℃~+60℃は部屋の湿気を減らし、部屋の湿気を表示するために調節することができる;
8. 十分に封じられた構造は、振動ポンプ空気の振動ポンプを採用する、広さは気流の調節によって調節されたstepless行う場合もある強力な循環ファンは塵の懸濁液を運転するために屋内空気を循環しファンの速度は頻度コンバーターによって調節することができる;
9. 屋内条件の観察を促進するために塵取り外しのブラシが装備されているガラス窓が付いている密封されたドア;

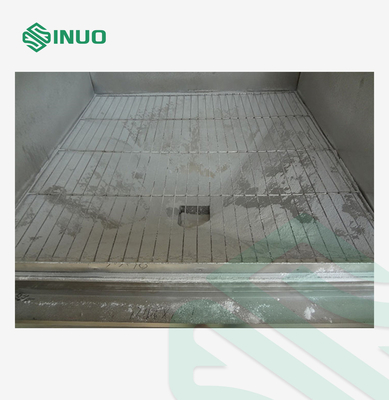

10. 二重層のステンレス鋼の塀は場所テスト サンプルに棚に置く;
11. 真空のシステム構成:真空ポンプ、流れメートル、真空の否定的な圧力計、圧力調整弁、フィルター。
12. 内部の壁はステンレス鋼から成り、外壁は鋼板によって塗られる。
13. サンプル テストの電源（作り付けのちり止めのソケット）を、サンプル電源のオンオフ制御される機械によって形成すれば、力の入口は機械から分かれている
14. 決断:温度:0.1°C、時間:1S;
15. ドア:両開きドア、ドアの入り口のサイズW1500mm*H1000mm;
16. 制御インタフェースは作動し易い自動的にテストされるタッチ画面によってプログラム パラメータが置かれた後作動し。
装置の概観
テストの目的:このテスト部屋は機械、電気、電子、電気化学の、および電気機械装置のために使用される。砂かdust-laden大気を乾燥するために露出へのこれらの装置の抵抗、貯蔵および操作を評価しなさい。プロダクト シーリング性能試験および信頼性のテストのために使用される。
部屋の特徴:
1. 振動は空気の振動モードを採用し、広さは調節されたsteplessである場合もある;
2. 頻度コンバーターによって装備されていて、ファンの連続した速度は周波数変換によって調節することができる;
3. サンプル ポンプの体積流量および圧力は独自に調節することができポンプ圧力は安定している;
4. タッチ画面に直接表示することができる電子温度および湿気のメートルによって装備されている、;
5. 最下の漏斗は容易な塵の取り替えのための球弁スイッチが装備されている;
6. テスト部屋の壁は空気塵のフィルター アセンブリが装備され、内部および外の部屋の大気圧はバランスをとられる;

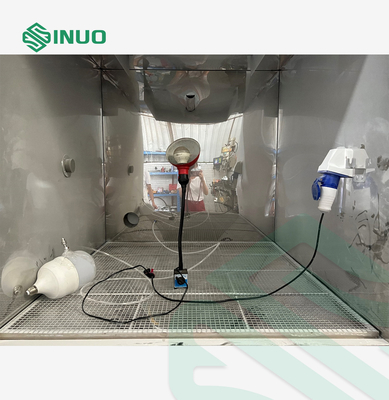

7. プログラムは作動し易い。さらに、機能の予備加熱パワーのサンプルは加えられる。例えば、テスト ランプが、ランプ動力を与えられ、塵のテストの前に安定状態に予備加熱されるように要求される時。ウォームアップ タイムが完全だった後、装置は自動的に塵テストを始める。このように、照明器具テストは集塵室で同時に直接完了することができる。

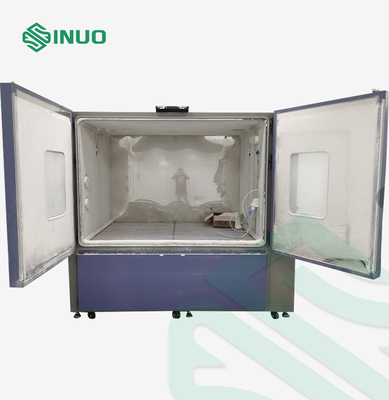

8. 部屋の構造:ドアの入り口は妨げる物がなく（1500X1000mm）、部屋に大きく、重いサンプルを置くために便利のドアは十分に開いている。
安全保護:欠陥警報の後で敏速な機能を、自動シャットダウン処理する欠陥の警報および原因;漏出保護、短絡の保護、全面的な装置段階の損失/逆段階過熱する、ファン モーター全面的な装置のタイミングの保護。
電源:AC 380V 50HZ 4KW;1つの圧縮空気の源インターフェイス、Φ8mmの空気管。
部屋の構造:
1. それは底の吸塵の港そして塵の吹く港が付いている円錐漏斗として設計されている。漏斗から内部の部屋の上に塵を送るために塵の吹く港に高圧タービン循環ファンを取付けなさい。塵は上から縦に自然に吹く。塵が漏斗の側面で落ちるとき、塵は振動装置によって塵の吹く港に周期が幾度も始まるように、リサイクルされる。
2. 内部の部屋材料:ステンレス鋼の版;
3. 外の部屋材料:冷間圧延された鋼板+焼けるペンキ/スプレーのプラスチック;
4. 2つの観察窓;
5. 塵のスクレーパー:テスト状態を観察することは便利である;
6. ランプをつけること:テスト状態を観察するために便利である1 LEDの照明は中取付けられている、;
7. テスト穴:Ø100mm;
8. コンパートメント ブラケットの負荷:100KG.
