| ブランド名: | Sinuo |
| モデル番号: | SN1007 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |
IEC 62196新しいエネルギー車のプラグおよびソケットは引きおよびトルクの試験装置をケーブルで通信する
従った標準及び節
IEC 62196-1 Ed.4CDV 2020年の節25.3図17および表11、
IEC60309-1:2012年節23.3、等。
技術的な変数
| 操作方法 | ボタン操作 |
| ドライブ モード | モーターおよびシリンダー |
| 引き力の重量 |
50N*1、60N*1、110N*1、40N*2,110N*1 160N、200N、240N、250N、500Nを達成できる |
| トルクの重量 |
6N*1、7N*1、12N*1、15N*1、23N*1、110N*1 0.6N.m、0.7N.m、1.2N.m、1.5N.m、2.3N.m、11N.mを達成できる |
| トルク腕 | 100mm （Ф200mm） |
| 引きの頻度 | 1cycle/s |
| 引き周期 | 1-9999の周期は、デフォルト100つの周期前もって調整することができる |
| 応用時間にトルクを与えなさい | 0-99H59M59Sは、デフォルト1min前もって調整することができる |
| 据え付け品 | 1組の普遍的な据え付け品 |

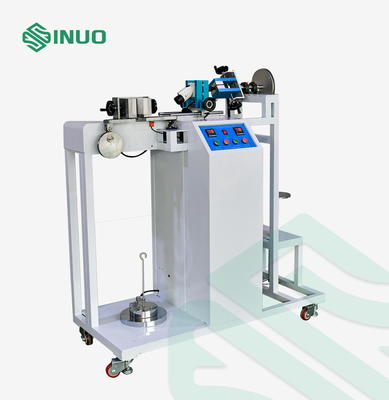

装置の概観
サンプルおよび制限: 電気自動車の充満インターフェイス（プラグ、ソケット出口、車のコネクター）、産業目的のプラグ、ソケット出口およびカプラー。
適用: 車のプラグおよびソケット出口、コネクターを指定引きの力およびトルクに抗するためにテストするため。
テスト主義: 引きは単相速度調整モーターによって風変りなメカニズムを運転するためにモータ速度である調節可能、各引き力の正確な時間を保障するために適用した実現される;トルクはシリンダー、皿、重量および時間のリレーを使用して達成される。
構造: 引き力は重量を通して加えられる、トルクは重量およびトルク腕を通して適用される。前もって調整されたカウンターがおよびデジタル表示装置の時間リレーは引きテストの周期およびトルク テストの時を制御するのに使用されている。テスト周期かテスト時間は設定値に、器具自動的にテストすることを止める達する。プラグ、ソケット出口および車のコネクターの適用範囲が広いケーブルの最大許容変位はテストの後で標準的な条件を超過しない。
使用環境: 電源:AC220V±10%の50/60Hz、1KW、またはマッチの顧客のローカル電源の条件
働く温度0-40°Cの湿気30%-90%
次元:W1600*D500*H1135mmについて
重量:100kgについて
Q:この装置のためのトルクの重量は何であるか。
:1組の0.6N.mを達成できるトルクの重量0.7N.m、1.2N.m、1.5N.m、2.3N.m、11N.m。
Q:この装置のための引きの頻度は何であるか。
:それは1cycle/s.である。

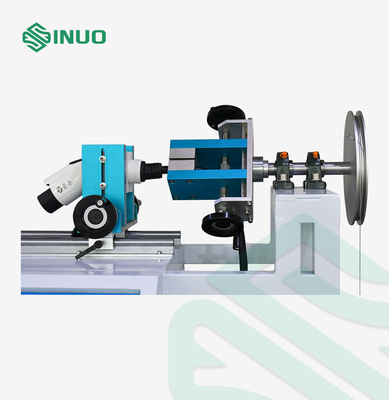

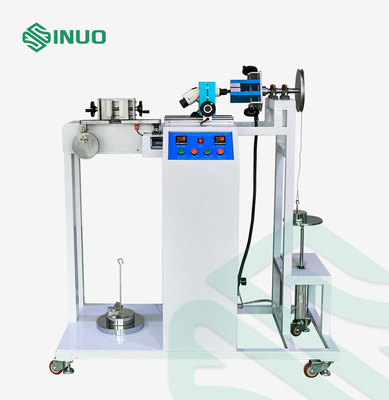

細部:
