| ブランド名: | Sinuo |
| モデル番号: | SNQC1014 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |
IEC62196新しいエネルギー車の多数の携帯用ソケット出口の機械強さのテスター
従った標準及び節
IEC 62196-1Ed.4CDV:2020年の「プラグ、ソケット-出口および産業および同じような適用と電気自動車のためのカプラー」節26.3、イチジク19。
IEC60884-1:2006年の「世帯および同じような目的Part1のためのプラグそしてソケット出口:一般要求事項」節24.9および図29。
GB2099.1-2008 「世帯および同じような目的Part1のためのプラグそしてソケット出口:一般要求事項」節24.9および図29。
技術的な変数
| 低下の高さ | 750mm |
| 固定端からの間隔 | 2250mm |
| 低下時間 | 8times |
| 回転角度 | 45°のそれはすべての側面で回すことができる |
| 低下方法 | 手動解除 |

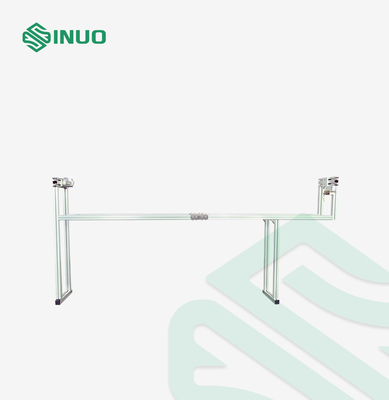

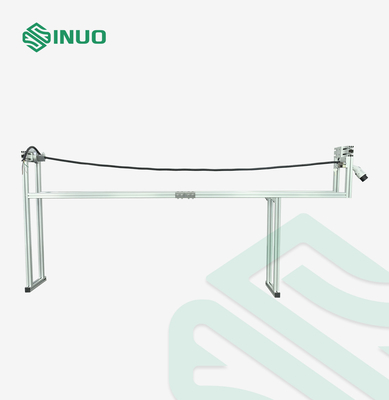

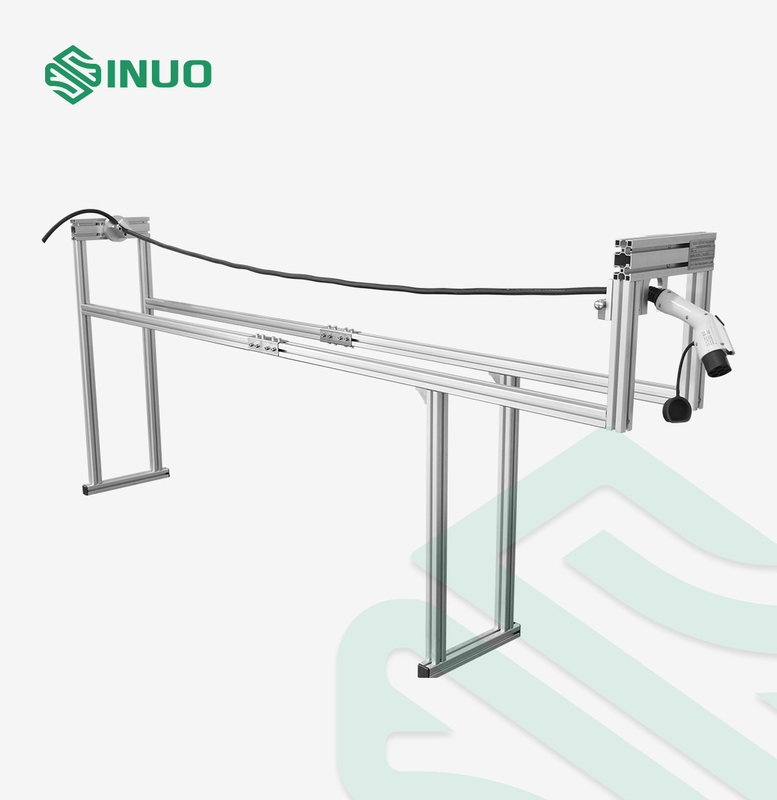

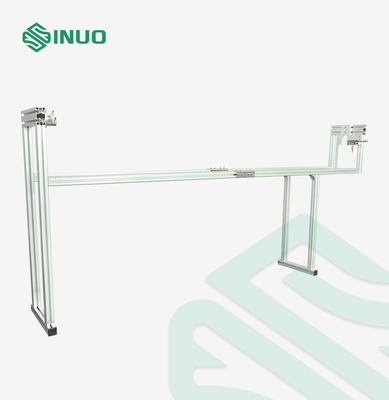

装置の概観
サンプルおよび制限:多数位置の移動式ソケット
テストの目的:適用範囲が広いケーブルが装備されているrewirableプラグおよび車のコネクターの機械強さをテストすることを使用する。
テスト主義:機械強さを確認するために地面からの750mmの高さでクランプによってサンプルを固定しなさい
構造:外法:約:2400×850×400 （mm） W×D×Hの装置の重量:50kg
電源:-、働く温度:0-40℃湿気:30%-90%;
質問及び答え
Q:低下の高さは何であるか。
:低下の高さは750mmである。
Q:この装置のためのサイズは何であるか。
:装置のサイズは2400×850×400 （mm） W×D×H.の重量50kgについてある。
細部:
適用範囲が広いケーブルと合うregenerableプラグおよび自動車コネクターの機械強さをテストするため。
ケーブルが水平である握られ、次に具体的な床で落ちるようにサンプルが。これは8回された;ケーブルは修理されたたびに回された45°だった。
回復可能なプラグおよび車のコネクターは最も軽いタイプの製造業者によって推薦される最低の横断面区域の屈曲ケーブルの小さい部分（約200mm）と合う。
テストの後で、サンプルはIEC 62196-1Edで指定どおりに損傷を示さない。4 cdv 2020年;特に、部品は取れるか、または緩く来るべきではない。サンプルは満たされるかもしれない部品を露出するべきではない。サンプルはIPの評価を維持するべきである。
保護IP44のある程度の付属品はIEC 62196で指定される関連したテストにまたは- 1edより高く服従するべきである。4CDV 2020年節20。
熱可塑性ハウジングが付いている付属品はIEC62196-1edにテストされる。4CDV 2020年節21.4。
