| ブランド名: | Sinuo |
| モデル番号: | SNQC1017 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |
IEC62196-3電気自動車の単一ステーションのプラグおよびコネクターのミスアラインメント テスト器具
従った標準及び節
このミスアラインメント テスト器具はIEC62196-3節に36.3の図18合致する。

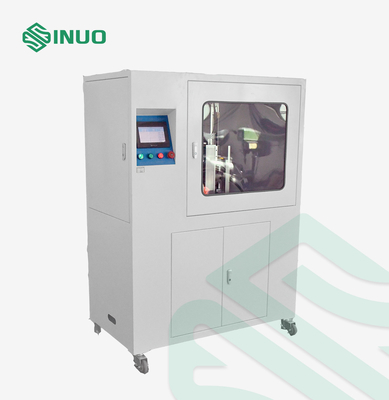

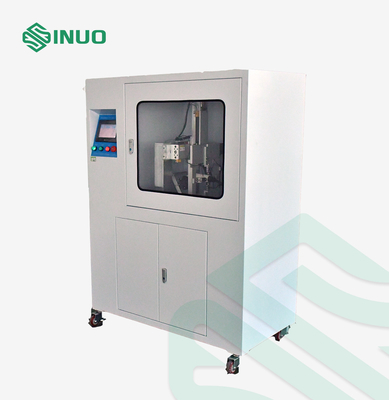

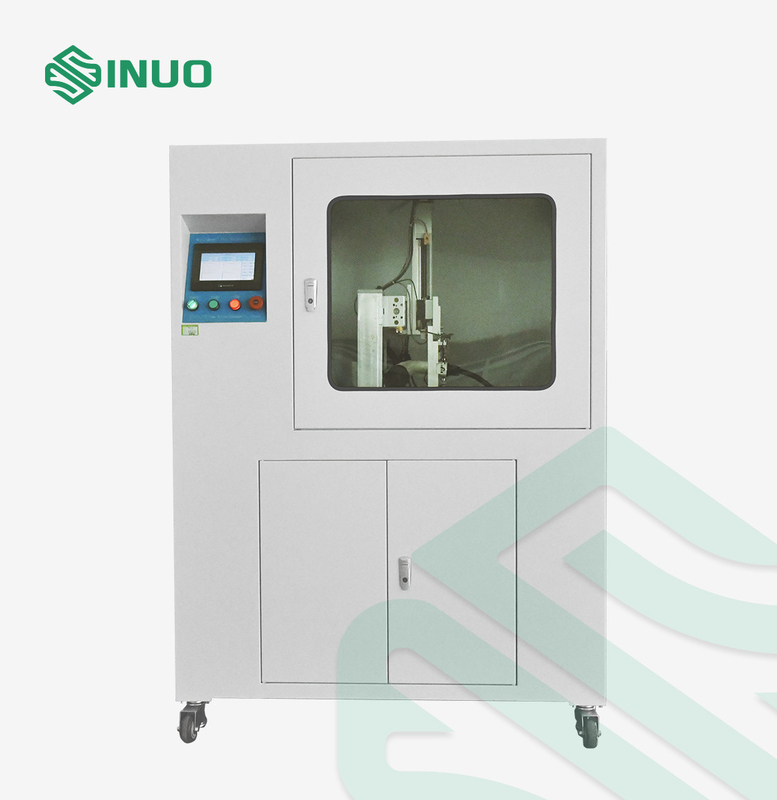

装置の概観
温度の上昇テストの間に、温度安定に続いて、付属品は図18に示すように外的な機械負荷に服従する。
力量計を使用して、各方向の図19に示すように-0/+10 Nの許容との100 Nの負荷を加えなさい。負荷は最少最低1を加えられるべきである。この負荷塗布の後で、負荷は10 s.の内の次の方向で再適用される10 sおよび負荷の時間の間取除かれるべきである。このプロセスは負荷が4方向で加えられるまで続く（- X、+X、-図19に示すようにY、+Y）。

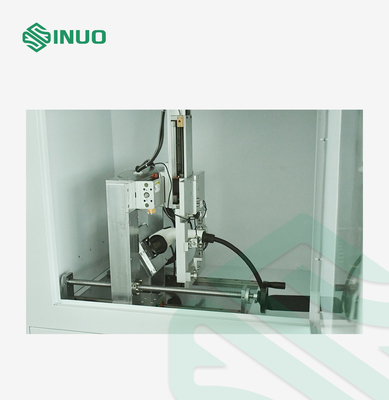

装置はXのサーボ モーターによって運転され、力の価値センサーによって監察されるY （図19）の滑走テーブルを採用する。力の価値は自動一定した力の保有物の必須の時間に達する場合、テストのための別の方向に自動スイッチ。
技術的な変数
| 力 | AC220V、60Hz |
| 制御方式 | PLC制御、タッチ画面操作 |
| 場所 | 1つ |
| ドライブ モード | サーボ モーター、2 PC、XおよびY |
| 力 | 0-500N |
| 力の保留時間 | 0-999.9s |
| 間隔の時間 | 0-999.9s |
| 力の塗布の方向 | - X、+X、- Y、+Y |

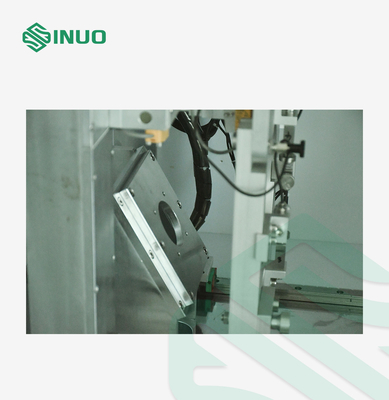

| 標本の取付金具 | 30の°斜面、地面からの1000mmの高さ |
| 装置の全体寸法 | 100mm×400mm×1500mm、150kg |
この器具はこれらの標準的な図に合致するある:
