| ブランド名: | Sinuo |
| モデル番号: | SN1112E |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |

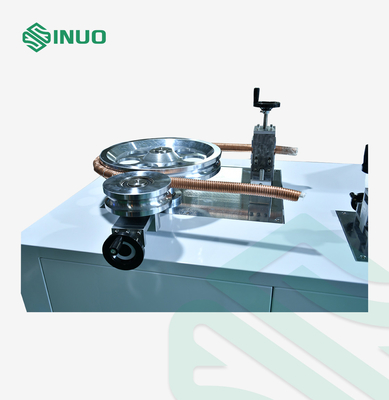

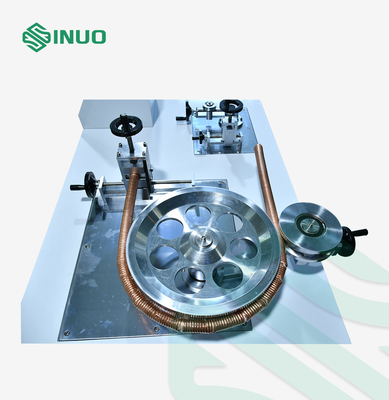

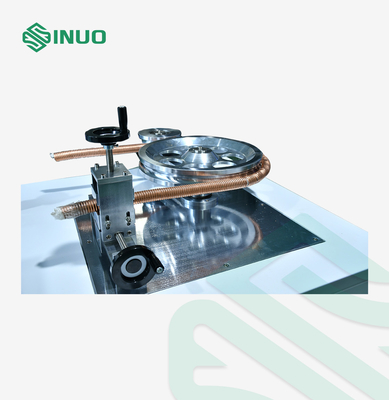

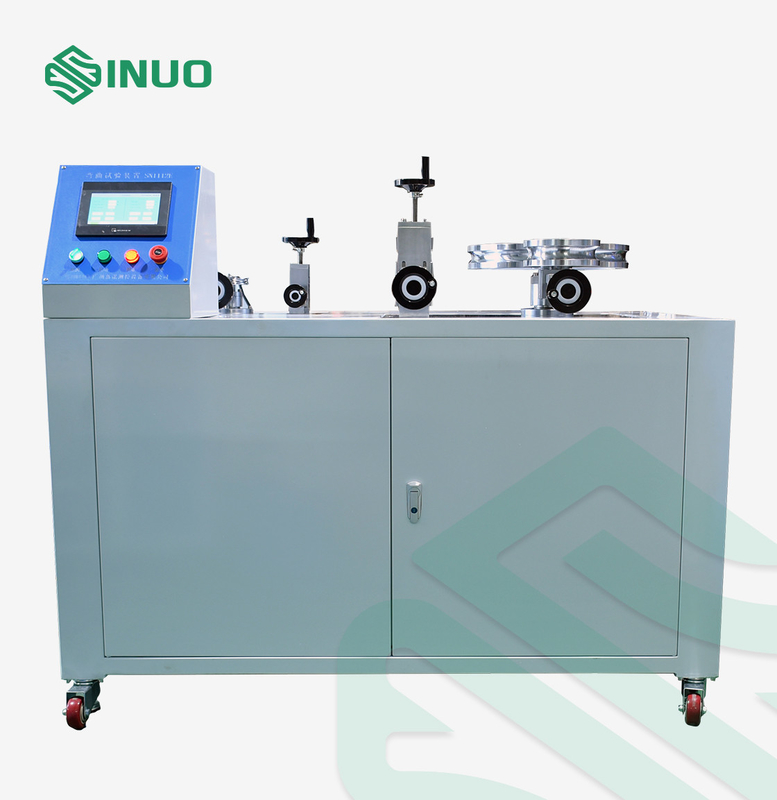

電気自動車ケーブルのための折り曲げ試験の器具
従った標準及び節
IEC 60702-1節13.6、および等。
装置の概観
折り曲げ試験の器具はIEC 60702-1節13.6の標準的な条件、および等に従って設計され、製造される。銅の中心の曲がる性能をテストすることを使用するまたは銅合金は信頼性を確認するためにミネラル絶縁された一般的なワイヤーで縛るケーブルをおおった。
それは回るために回転盤を運転するのにモーターを使用する。500Vケーブルのための750Vの電圧はと750Vケーブル各場合の15分の間、コンダクターの間でそしてコンダクターと外装の間で1250Vの電圧、適用される。14mm以下で直径を持っているケーブルのためにサンプルは適切な心棒のあたりでケーブルが2つのまっすぐな部分（操作1a）拡張される半円を形作るように締め金で止められ、曲がる。締め金で止める圧力は解放され、間まだジグで、サンプルはまっすぐにされた部分の縦方向の軸線のまわりの180°によって回る2つのまっすぐな部分（操作1b）拡張される半円の形に再度あるまで。
技術的な変数
| 応用標準 | IEC 60702-1 |
| 応用節 | 13.6 |
| 電源 | AC380V±10%/50-60Hz、2.0kW |
| ドライブ方法 | 運転されるモーター |
| 回線試験所 |
2つの独立した場所 小さい車輪の曲がる場所:40mm~130mmのグループのために適した; お偉方の曲がる場所:160mm~500mmのグループのために適した |
| テスト項目 | 曲がる方向:陽性および負の方向 |
| 方法を締め金で止めるサンプル | 機械に締め金で止めることの調節可能な締め金で止めるポイント位置 |
| 曲がる角度 |
肯定的な方向180°; 負の方向180° |
| 曲がる車輪（mm）の指定 | 40、60、80、100、120、130、160、200、250、300、350、400,500。各指定は4つPCSに一致させる。 |
| 曲がる頻度 | 1つ回/分以上 |
| 曲がる時 | 0~999999は、タッチ画面前もって調整することができる |
| 装置次元 | Approx.1400×1000×1300 （mm） （W*H*D） |
| 装置の重量 | 250Kg |
