EVのコネクターの試験装置
Created with Pixso.

IEC 60227-1のチンサルのコードの曲がる強奪の試験装置EVのコネクターの試験装置

IEC 60227-1のチンサルのコードの曲がる強奪の試験装置EVのコネクターの試験装置

ブランド名: Sinuo
モデル番号: SN1112D
MOQ: 1
価格: Customized
支払条件: T/T
供給能力: 30セット/月
詳細情報
起源の場所:
中国
証明:
Calibration Certificate (Cost Additional)
応用標準:
IEC 60227-1
応用節:
5.6.3.2、5.6.3.3
曲がることのための回線試験所:
グループ40mm~130mmに加えなさい
強奪のための回線試験所:
グループ160mm~500mmに加えなさい
ドライブ方法:
運転されるモーター
曲がる率:
0~65rpmは、前もって調整することができる
曲がる時:
0~999999
強奪の負荷:
500g
パッケージの詳細:
合板の箱
供給の能力:
30セット/月
ハイライト:

節5.6 EVのコネクターの試験装置

,

IEC 60227 EVのコネクターの試験装置

,

IEC 60227の強奪の試験装置

製品説明

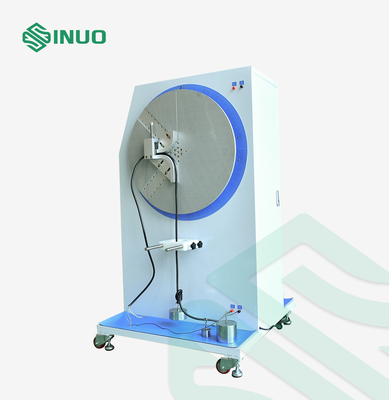

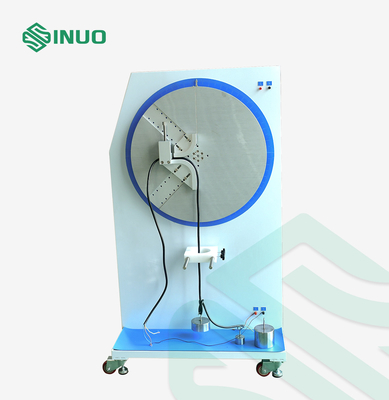

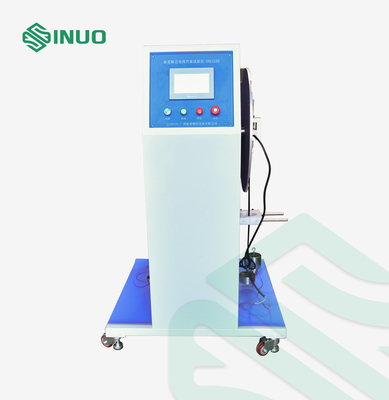

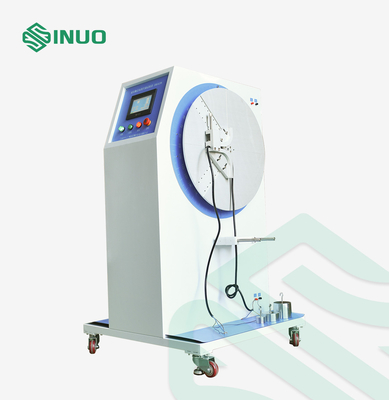

電気自動車のチンサルのコードの曲がることおよび強奪の試験装置



従った標準及び節




IEC 60227-1節5.6.3.2、5.6.3.3;IEC 60227-2節3.2、3.3;そして等。



装置の概観




チンサルのコードの曲がるおよび強奪の試験装置はIEC 60227-1節5.6.3.2、5.6.3.3の標準的な条件に従って設計され、製造される;IEC 60227-2節3.2、3.3;そして等。

終了するケーブルおよびポリ塩化ビニールの絶縁されたケーブルの曲がる抵抗をテストすることを使用しポリ塩化ビニールの壊れた負荷中心をテストするのにまた使用されて信頼性を確認するためにケーブルを絶縁した。



折り曲げ試験:適切な長さのコードのサンプルは図2に示すように器具で固定され、0.5kgの固まりを持っている重量と荷を積まれる。約0.1Aの流れはコンダクターを通して渡される。



強奪テスト:適切な長さのコードのサンプルは堅いサポートに1つの端によって付し、0.5kgの固まりを持っている重量は付着点の下のサンプル0.5mにしっかり止められる。約0.1 Aの流れはコンダクターを通して渡される。重量は付着点に上がり、5回落ちた。

サンプルはコンダクターの斧の平面への方向垂直、垂直の両側で90°の角度を作る2つの極度な位置で先に後方に曲がり。



曲ることは繰り返されたテストに従う2つの付加的なサンプルとテストとの180°、これによって動き繰り返されるである。



技術的な変数




応用標準 IEC 60227-1
応用節 5.6.3.2、5.6.3.3
曲がることのための回線試験所 グループ40mm~130mmに加えなさい、
強奪のための回線試験所 グループ160mm~500mmに加えなさい
ドライブ方法 運転されるモーター
制御方式 PLC制御、タッチ画面操作
曲がる角度 陽性および負の方向:0-360°のタッチ画面の事前調整
曲がる据え付け品の半径 R2.5 mm、R80 mm、R120 mm、R200mm
曲がる率 0~65rpmは、前もって調整することができる
曲がる時 0~999999の6ディジットの記憶事前調整数
曲がる負荷 500g、50N、75N、100N
強奪の時間 0~999999の6ディジットの記憶事前調整数
強奪の負荷 500G
現在に荷を積みなさい 100mA±10mA



細部:
