| ブランド名: | Sinuo |
| モデル番号: | SN887B-150L |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |

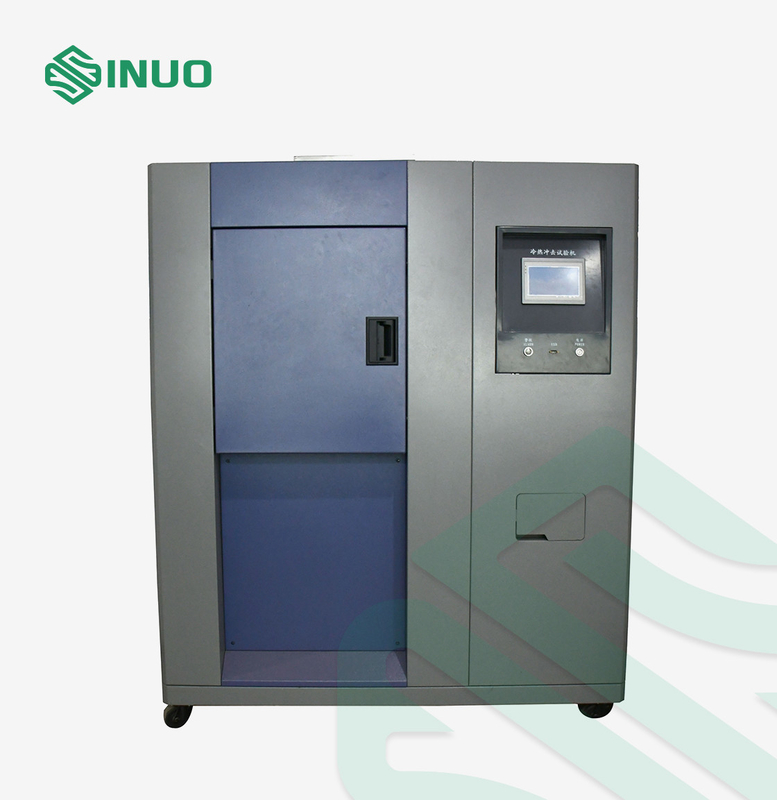

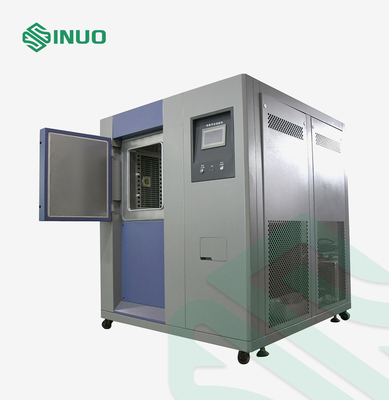

IEC 62196の電気自動車150Lの熱衝撃テスト部屋
従った標準及び節
IEC 62196-1 Ed.4CDV 2020年の節34.3。
IEC 60068-2-14 （テストNa）
装置の概観
この熱衝撃テスト部屋はIEC 60068-2-14 （テストNaに）合致し、IEC 62196-1Ed.4CDV 2020年の節によって34.3要求される。
3地帯の熱衝撃テスト部屋はIEC60335別館によってJ、満たすIECの60068-2-1:2007、環境のテスト部分2-1の標準的な条件を要求される:テスト テストA:、IDT冷たい;IEC 60068-2-2:電気および電子プロダクト部分2のための1974環境テスト:テスト方法テストB:乾燥した熱;IECの60068-2-14:1984、基本的な環境テストのプロシージャ部分2:テスト テストN:温度、IDTの変更;MIL-STD-883および等。それは金属のために利用できる、プラスチック、ゴム製の、電気および電子プロダクトおよび等。高低の温度の急速な変更の下でテスト サンプルのために影響をテストすることを使用する。
技術的な変数
|
モデル |
SN887B-64L | SN887B-80L | SN887B-150L | SN887B-200L |
| 内部の部屋材料（W*H*D） | 400×400×400 | 400×500x400 | 600×500×500 | 750×600×600 |
| 外的な部屋材料（W*H*D） | 1440×1910×1825 | 1450×2040×2000 | 1620×2040×2100 | 1870×2100×2140 |
| ヒーター | ニッケル合金の電気ストーブ | |||
| コンデンサー | 貝管のコンデンサー（water-cooled） | |||
| 蒸化器 | フロスティングなしで低温および高湿度の条件の下で長い間使用することができる自動積載量の調節を用いる高性能ひれのタイプ、 | |||
| コントローラー | 7インチ色LCDのタッチ・コントロール スクリーン+ PLCモジュール | |||
| プログラム容量 | 使用可能なプログラム容量:120グループ最高で;時間の設定:区分ごとの99時間そして59分; | |||
| 作動力 | 9~30KWについて（自動的にPIDの計算に従って熱し、冷却装置で回しなさい） | |||
| 電源 | 380V±10%V;50Hz;三相四線式は+グラウンド ワイヤー、保護基づいている抵抗4Ωよりより少しである | |||
| 安全設備 | 過熱保護、モーター積み過ぎの保護、圧縮機の高圧保護スイッチ、圧縮機の過熱保護スイッチ、圧縮機の過電流保護、過電圧以下逆段階の保護スイッチ、漏出遮断器、冷水の異常な保護。 | |||
| 温度の衝撃の範囲 | -40~+150℃ | |||
|
低温貯蔵の温度 低温の地帯の範囲 |
-10℃~-50℃ | |||
|
熱保管温度 高温地帯の範囲 |
+50℃~+180℃ | |||
| 影響の調整の時間 | 約5分 | |||
|
一定した温度の時の ハイ・ロー温度の衝撃 |
30分の上 | |||
| 転換の時間 | ≤10s | |||
|
の温度の変動 サンプル区域 |
±0.5℃ （一定した温度で） | |||
| 温度の正確さの範囲 | 正確さの配置:±0.1℃の徴候の正確さ:±0.1℃の決断:±0.1℃ | |||
| 温度の変化 | ±2°C （一定した州の負荷無し、） | |||
| 温度検出器 | 高精度Aの等級PT100の温度 | |||
| 冷却剤 | R404a、R23 | |||

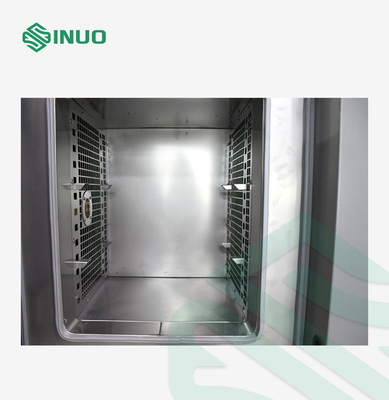

| 部屋の構造 | 独立したプロダクト試験区域を使って、高温記憶域、低温の記憶域 | |||
| 内部の部屋材料 | SUS304ステンレス鋼の版 | |||
| 外的な部屋材料 | 冷間圧延された板焼けるニス | |||
| 絶縁材 | 堅いウレタン フォーム+絶縁材の綿 | |||
| 循環方法 | 複数の翼ファン | |||

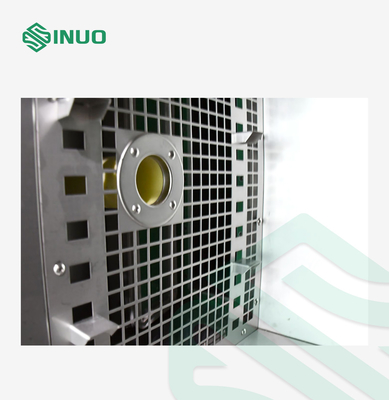

細部:
