EVのコネクターの試験装置
Created with Pixso.

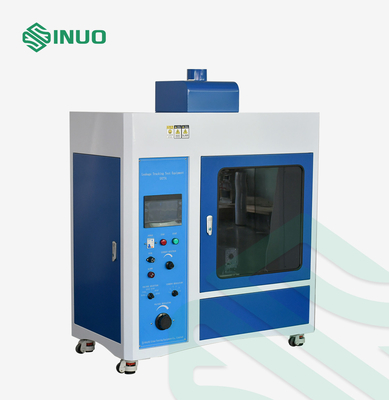

試験装置IEC 62196 PLCの制御システムを追跡する電気自動車の漏出

試験装置IEC 62196 PLCの制御システムを追跡する電気自動車の漏出

ブランド名: Sinuo
モデル番号: SN774
MOQ: 1
価格: Customized
支払条件: T/T
供給能力: 30セット/月
詳細情報
起源の場所:
中国
証明:
Calibration Certificate (Cost Additional)
応用標準:
IEC 62196-1 Ed.4CDV 2020年
応用節:
節28.4、29.6
ジスプレー体:
7インチ色のタッチ画面
テストの電圧:
調節可能な0~600V精密1.5%
タイミング・デバイス:
9999X0.1S
電極次元:
(5±0.1) × (2±0.1)の× (≥12)、30°slant
制御モード:
高度PLC
電極圧力:
1.00N±0.05N (デジタル表示装置は任意である)
パッケージの詳細:
合板の箱
供給の能力:
30セット/月
ハイライト:

試験装置を追跡するEV

,

試験装置を追跡するEV PLC

,

テスト器具IEC 62196の追跡

製品説明





試験装置を追跡するIEC 62196の電気自動車の漏出



従った標準及び節




IEC 62196-1 Ed.4CDV 2020年の節28.4、29.6。

IEC60335-1節29.2およびAnnex N、

IECの60065:2014節13.4、

IEC60598-1、

IECの60884-1:2013節28.2、

UL746A

ASTM D3638-92

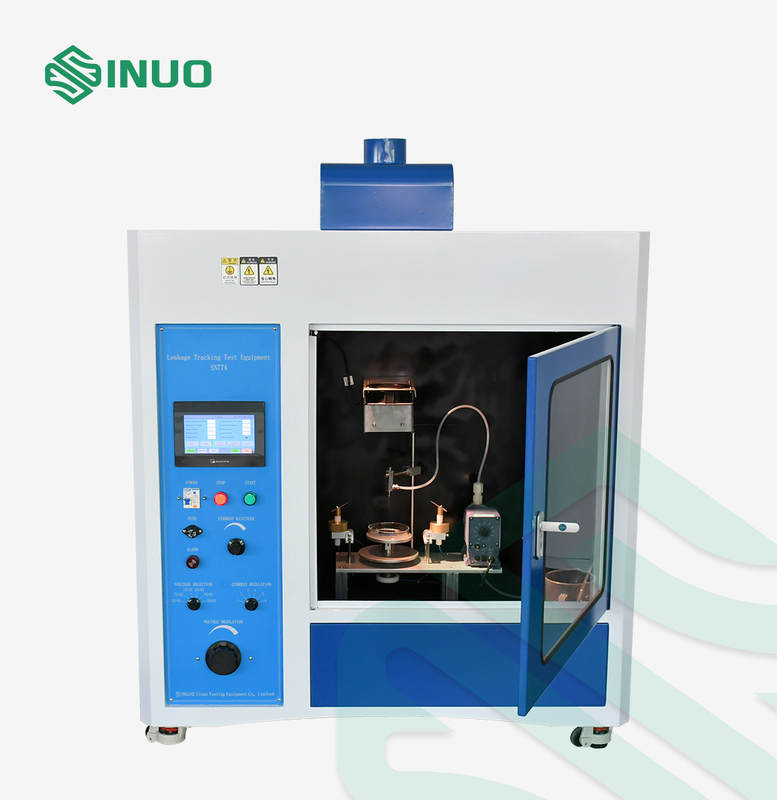

装置の概観




テスターはIEC60112の標準的な条件に従って設計され、製造され、そしてIEC 62196-1Ed.4CDV 2020年の節28.4、29.6、IEC60335-1節29.2およびAnnex N、IECの60065:2014節13.4、IEC60598-1、IECの60884-1:2013によって節28.2、UL746AおよびASTM D3638-92および等要求される。テストを(索引のテストを追跡する)追跡する漏出の働く原則は必須の高さ(35mm)および必須の時間(30s)の必須の容積の行なう液体(0.1%NH 4 CL)が固体絶縁体の表面の白金電極(2mmの× 5mm)の間で電圧と落ちることである。従ってユーザー固体絶縁体の表面の追跡の抵抗の性能をおよび湿気のあるの電界の結合された影響の下で評価するか、または媒体を汚染する。単語では索引(CT1)および電気抵抗の索引(PT1)を追跡することを比較するために、測定するのにこの装置が使用されている。

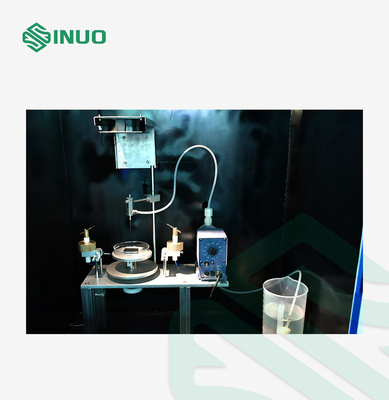

ゲージ ブロックは器械によって電極にその間の適切な間隔があることを保障するために供給される。テーブルの高さは容易に調節可能低下の電極そして高さの適切な角度を保障するためにである。テストの残りはドアが付いているテスト部屋以外から閉まった制御される。制限電圧、滴りのすべてコントロール パネルで現在、滴り率そして数制限はは置かれる。オペレータは炎が発火するかどうか見るためにテストを観察するべきである。器械は少なくとも2秒の追跡の失敗があれば警報を鳴る。



テスターを追跡する漏出は高度PLCの制御システムに採用し、7"色のタッチ画面、それは照明器具、低電圧の器具、家庭用電化製品、工作機械の電気電気器具、電気機械、電気用具、電子機器、電気工学の器械、情報技術装置の研究、生産および質部のために適している。それはプラスチック、電気コネクタおよび付属品を設計する絶縁体の企業のためにまた適している。



技術的な変数




変数モデル SN774 (0.5mの³)
定常電圧 220V/50Hz、1KVA
制御 高度PLC
表示 7インチ色のタッチ画面
テストの電圧 調節可能な0~600V精密1.5%
タイミング・デバイス 9999X0.1S
電極 組のための白金電極そして真鍮の電極それぞれ
電極次元

(5±0.1) × (2±0.1)の× (≥12)、

30°slant

電極の含まれた角度および間隔 60°±5°の間隔はある(4±0.1㎜)
電極圧力 1.00N±0.05N (デジタル表示装置は任意である)
低下の液体の間隔 調節可能な30±5S
低下の液体の高さ 35±5mm
低下の液体の遅れ 0.2S (電磁弁の開始時間)
低下の液体のサイズ 45~50 drip/cm3
タイム・ディレイ回路 2±0.1S (0.5Aかより大きい現在で)
短絡の圧力降下 8% MAX
現在をショートさせなさい 1±0.1A 1%
風速 0.2m/s
環境要求事項 0~40℃の親類明らかな振動および腐食性のガス無しの代わりのhumidity≤80%、
装置のサイズ及び重量 1100mm* 550mm* 1100mm、180KGS
標準に合致する IEC60112、IEC 60598-1、IEC60695、IEC 60884-1、UL746A、ASTMD3638、等。



細部:
