| ブランド名: | Sinuo |
| モデル番号: | SN885 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |
IEC 62196の電気自動車の急速な温度変化テスト部屋
従った標準及び節
IEC 62196-1 Ed.4CDV 2020年の節26.7.2。
IEC60068-2-1:2007年の「環境のテスト部分2-1:テスト テストA:冷たい、IDT」
IEC60068-2-2:2007年の「環境のテスト部分2-1:テストはテストするB乾燥した熱、IDTを」
IEC60068-2-78:2012年の「環境のテスト部分2-78:テスト テスト タクシー:定常湿気がある熱IDT」
IEC60068-2-30:2005年の「環境のテスト部分2-30:テスト テストDb:循環湿気がある熱（12h+12h周期）、IDT」

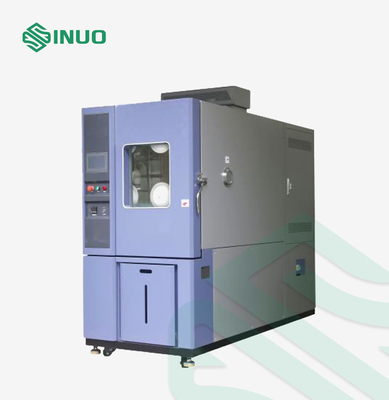

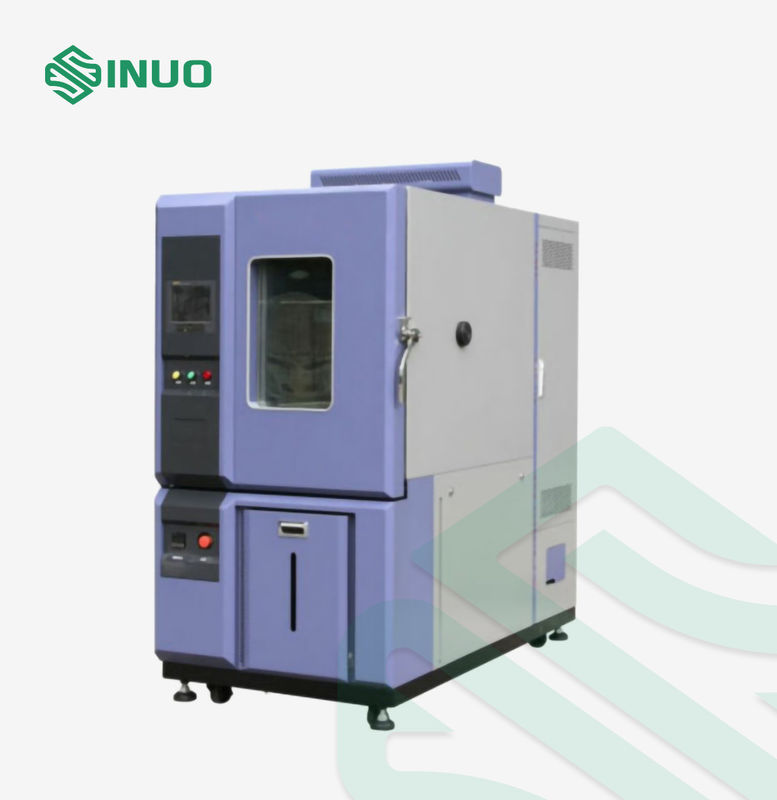

装置の概観
この急速な温度変化テスト部屋はIEC 62196-1 Ed.4CDV 2020年の節によって26.7.2要求される。
それは電子工学、電気技師、電化製品、プラスチック、等のような原料そして装置の風邪、熱、湿気および乾燥のテストのために使用される。目的は高低の温度の急速な交互になる蒸し暑さの環境の下でプロダクトの貯蔵、交通機関および使用の信頼性を確認することである。
構造:
この装置は次の特徴が付いている閉鎖した部屋の構造を採用する:
1. 省エネおよび消費の減少:gas-liquidバイパス モードが一定した温度および湿気を達成する冷却容量を調節するのに使用されている。
2. 作動すること容易:プログラム可能な温度および湿気のコントローラー（7インチの16ビットの本来の性格タッチ画面）を使用して、実験データ記録および処理は適用範囲が広い。
3. 高い信頼性:主要部分は長寿および信頼性を保障する輸入された部品である;有効な油分離器圧縮機の生命を保障するため。
技術的な変数
| 制御及び操作 | PLCおよびタッチ画面のインテリジェント制御システム | |
| 部屋のサイズ |
1000L:内法:WDH=1000×1000×1000mm、 外法:WDH= 1200 ×2015×2035 mm （機械の突出の部品を除いて） |
|
| 温度較差 | B:-40~150℃; | |
| 線形速度 | 3℃/min | |
| 温度の偏差 | ≦±2.0℃ | |
| 温度の変動 | ±0.5℃ | |
| 温度の均等性 | ±2℃ | |
| 暖房および冷却率 |
暖房率:-30℃から+100℃への、線形速度3℃/min （非負荷） 冷却率:+100℃から-30℃への、線形速度3℃/min （非負荷） （ノート:温度の暖房および冷却率はIEC60068-3標準の関連した規則に従って測定され、センサーは空気出口の位置にある） |
|
| 湿気範囲 | 20%の〜 98%RH | |
| 湿気の偏差 | ±3.0%RH （>75%RH）;±5.0%RH （≤75%RH） | |
| 湿気の均等性 | ±3.0%RH （非負荷） | |
| 湿気の変動 | ±2.0%RH | |
| 温度および湿気範囲アイコン |  |
|
| システム主要な構成 | ||

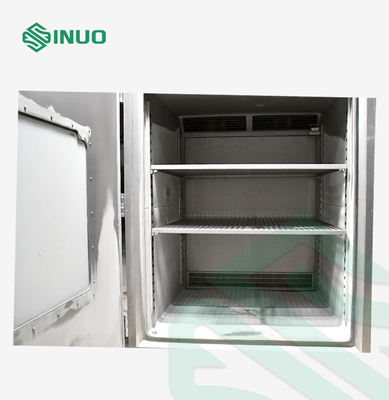

| 部屋ボディ | 内部の部屋は静電気色の噴霧と良質の炭素鋼の版から、表面扱われる成っている | |
| 内部の部屋は304#からブラシをかけたステンレス鋼の版、きれいのために容易な丸型に、滑らか成っている | ||
| 鉛の穴:内部および外の部屋はゴム製 ストッパーが付いている通る穴が装備されている | ||
| 絶縁材:ウレタン フォーム | ||
| 観察窓:二重層の耐圧防爆緩和されたガラス ドア | ||

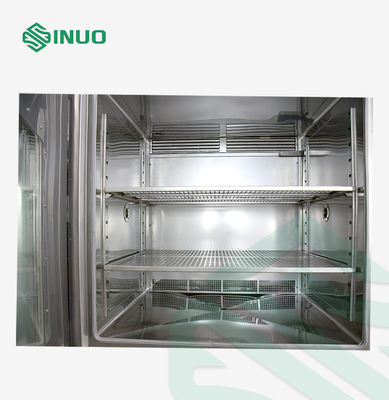

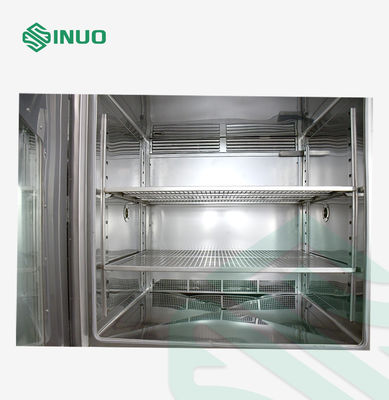

| 棚:304のステンレス鋼、取り外し可能な棚の作られる | ||
| 暖房装置 | 加熱法:電気暖房 | |
| 良質のニッケル クロム ワイヤー電気ストーブ、無接触制御（SSR） | ||
| 加湿システム | 加湿方法:外的な加湿の構造 | |
| 冷却装置 | ドイツのボックビールの半堅い圧縮機かドイツBITZERの半密集した圧縮機 | |
| 非フッ素環境に優しい冷却するR404A R23、環境の規則と一直線に、安全および無毒 | ||
| 管状コンデンサ（冷却される水） | ||
| フロスティングのない低温の高性能ひれのタイプ自動積載量の調節、長期使用および高湿度の条件。 | ||
| 制御システム | タッチ画面:プログラム可能な温度および湿気のコントローラー（7インチの16ビットの本来の性格タッチ画面） | |
| 温度調整:クラスを使用してPIDの自己同調、PT100プラチナ抵抗センサー | ||
|
機能:固定価値テストおよびプログラム テスト 固定価値テスト:テスト環境が必須の温度を置くためにこのモード湿気および走行時間を選ぶ単一の温度および湿気だけ要求する時。 プログラム テスト:テスト環境が多数の温度および湿気を要求するとき、各プログラムの温度、湿気および走行時間を置くためにこのモードを選びなさい。ユーザーはプログラム走る順序を置くことができる。プログラム グループは100グループまでである。 |
||
| データ記憶 | 温度そして湿気のカーブ インターフェイスを使うと、標準的なR232インターフェイスまたはUディスク通信用インタフェースを使うと、データはダウンロードしデータ変更およびプロセスは記録することができる。 | |
| 安全保護 | パワー メモリ機能、段階順序の保護、漏出保護、過熱保護、圧縮機の積み過ぎの保護、水不足警報、異常な保護 | |
| 安全防御装置 | ヒーターのエア燃焼保護スイッチ、現在の遮断器、現在の積み過ぎの保護上の循環ファン上のヒーター | |
| 圧縮機の高圧保護スイッチ、圧縮機の過熱保護スイッチ、現在の保護スイッチ上の圧縮機 | ||
| 以下逆段階の遮断器、非ヒューズ スイッチ、零交叉のゲートの流動力のコントローラー | ||
| アラーム表示 | 上記の保護が起こるとき、装置停止動くこと、聞こえ、視覚警報は出され、故障箇所発見はメートルに表示される。 | |
