IEC62196 EVのコネクターの試験装置のプラグの温度の上昇の試験制度

IEC62196電気自動車のコネクターおよびプラグの温度の上昇の試験制度

従った標準及び節

IEC 62196-1 Ed.4CDV 2020年の節24。

IEC 62196-3 Ed.4CDV 2020年の節24。

IEC 60309-1: 2012年の節22。

…

技術的な変数

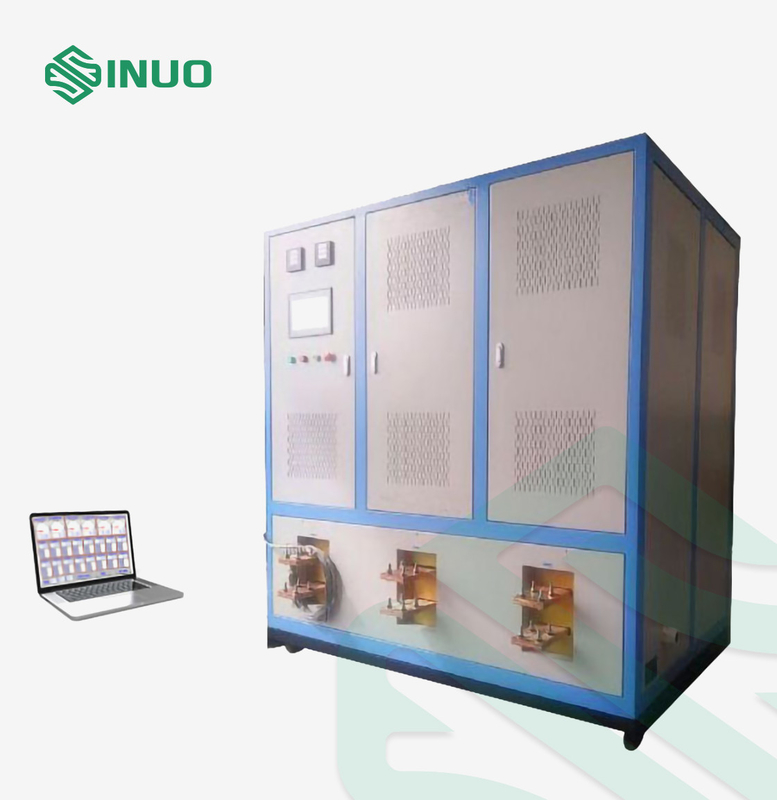

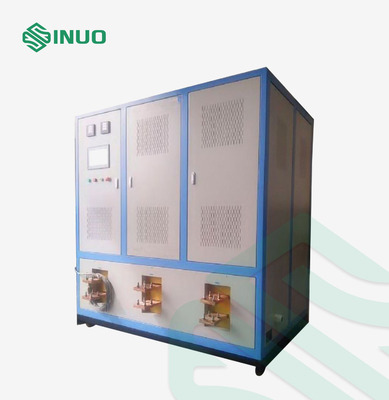

装置の概観

正常な使用中の温度の上昇が余分ではないこと付属品がそう組み立てられることを確認するのに試験装置が使用されている。

評価される流れ、電気付属品の表面の熱する条件を渡した後プラグ、ソケット出口および車のコネクターの温度の上昇を点検することを使用し負荷流れが接続される、かどうかターミナルの温度の上昇は標準の条件を満たすとき。

サンプルに低電圧を提供し、それから温度の上昇は標準的な条件と比較されるある特定の一定期間以内に集められる。

システム構成:

12の方法単相流れは1台の機械に（すなわちすべての電気器械は1のchasisにある）、単相それぞれ3つの方法構成する3-phase電源を作った（三相電源によって、完全な装置は星接続される動力を与えられる）。それは電気電圧安定器、現在の送信機、PLCのプログラマブル コントローラ、現在のセンサー、接触インターフェイスおよび取り外し可能なシャーシで構成される。具体的には:AC固定して現在のテストを出力できる安定した現在の電源はテスト プロダクトの電源電圧変動に、接続ワイヤーまたは銅棒および抵抗の価値よるテスト流れの影響をおよび試験結果の正確さを改善するために除去する。電源に低損失、高性能、容易な操作があり、完全な制御および検出機能がある。

システム特徴:

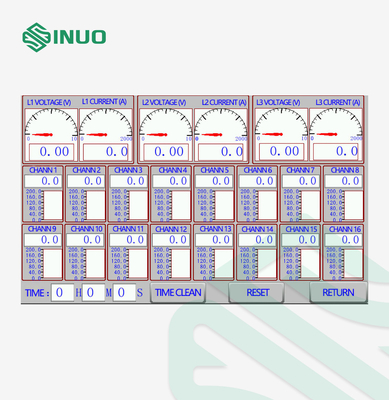

1. 本来の性格接触LCDスクリーンを使うと、現在の設定および監視はタッチ画面でである、置いていて完全な英国インターフェイスが完了する簡単ことができ、操作は便利である。

2. 友好的なマンマシンインタフェース インターフェイスによって、それは豊富な警報および診断機能を提供する。主制御装置は広範囲の監視および閉ループ制御を達成するために自動的に多数の負荷流れを同時に調節できるオートメーションの程度は高いプログラマブル コントローラ（PLC）を選び。

3. 理性的なプログラム制御 ソフトウェア、高い信頼性の強いanti-interference能力、デジタル論理制御と、動作制御、クローズド・ループ プロセス制御、データ処理の、コミュニケーション ネットワーキングおよび他の機能、完全な現在のデータ収集、表示および制御。無線電信（WIFI）の通信用インタフェースを提供し、背景のPCの監視の無線コミュニケーション機能を実現できたり各ループのテスト流れの中心にされた設定そして自動制御を実現し、humanizationはより強い。

4. データ伝送の完全なデジタル化を実現するためにfieldbusの技術を支える現在のセンサーおよび理性的な電圧を使用してデータ正確さおよび製品信頼性を改善するため。

5. zero-point補償および現在の訂正の自己口径測定機能を使うと、それはAC一定した現在の電源装置の安定性を保障するために装置の調節可能な範囲内の複数の区分の補正係数を発生できる。

6. 保護機能:逆段階順序を使って、過電流保護機能、負荷を割り当てない。AC電圧調整装置の保護はAC一定した現在の電源装置の正常運営を保障し、プロダクトの安全そして信頼性を保障するためにコンピュータ自動保護制御および機械微動の限界スイッチの二重保護を採用するべきである。

7. テスト現在の安定性は外的なテスト環境によって影響されないし、出力電流はテスト中の一定の正確さの範囲の内で常に保たれる。

8. 理性的なエア冷却を使用して、評価される流れの長い間操作は、主要な回路装置の温度の上昇それぞれの標準を超過しない。

9. 各々の現在のレベル装置は単独で動力源として使用することができるまたは多数の流れは任意に組み合わせて並行して使用することができ、総流れは温度の上昇テスト条件を満たすべきである。

温度の獲得システム:

1. 温度の探知器のための条件:

A. Workingの電源:DC24V.

B.入力回路:16のチャネル。

C.入力信号のタイプを:Tのタイプ（熱電対）。

D. Measurementの正確さ:≤±1℃.

E. Samplingの時間: <0>

F. Isolationの強さ:チャネル間の高圧分離は直接380V生きているコンダクターを測定できる。

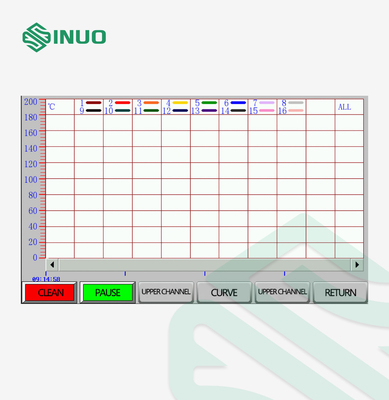

G. Display操作:10インチの接触LCDスクリーンを使用して。

H. Communication機能;リモート・モニタリングはWIFIの無線インターフェイスかRS485インターフェイスを通して実現することができる。

I.データ記憶:USBインターフェイスU磁気ディスク装置。

2. 検出コントローラーおよびソフトウェア

A.データ収集および処理機能:低レベルのスマートな装置の実時間データ収集そして処理によって。実時間情報は下記のものを含んでいる:流れおよび温度のようなアナログ信号、およびスイッチの位置および作動の状態のようなスイッチ信号。

B. Display機能:低レベルのスマートな装置によって送られるいろいろな種類の情報を処理した後さまざまな情報スクリーンはリアルタイムに表示しシステムのオペレーティング パラメータ、警報情報および史的記録は背景インターフェイスを通していつでもただすことができる。

C.制御機能:集められたデータおよび状態に従って、リモート・コントロール操作は低レベルのスマートな装置で行うことができる。

D.設定機能:低レベルのスマートな装置の操作の間に必要な変数はソフトウェアを監察する背景を通ってシステムに入力である。設定はユーザー レベル工場レベルの2つのレベルに分けられ、パスワード保護機能がある。

E. Alarm機能:各々の低レベルの理性的な装置によって発生する警報情報は無線によって背景に（WIFI）送られ、ソフトウェアを監察する背景によっては自動的に警報情報が現れ、また集められたデータに従って対応する警報情報を分析し、集めることができる。

F. Recording機能:問い合わせおよびアウトプット データのレポートの時間に従ってシステム操作の間にある重要な状態およびデータおよびプリンターに指定フォーマットで他の条件を貯えなさい。

変数:

主要な機器構成

1. AC電源:AC安定した現在の電源の単一フェーズ400Aの2出力2セット。

2. 温度の上昇テスト標準の銅棒30*5*2000mmの量12のPC。

3. 温度の上昇テスト柔らかい関係が温度の上昇の試験装置の出力端間の接続のコンダクターをおよび標準的な銅棒または柔らかい銅のコンダクターから成っているテスト プロダクト接続するのに使用されている。品質要求事項:銅管（壁厚さ2mm）および錫メッキされた銅のブレード（φ0.2 mm）は冷たい-、両端に錫メッキされて押されて、自由な許容。横断面区域250の正方形、長さ1000mmの第6セット。

温度の上昇テストのためのライン:1,1.5、2、.5、4,6の正方形は、各指定長さが2メートル、それぞれの2部分である;10,16,25,50,70の正方形は、各指定の長さ2メートル、量であるそれぞれの2部分である;95,120,240正方形は、各指定の長さ1メートル、量であるそれぞれの2部分である;

4. 温度の獲得システム:1組の16を含む取り外し可能なシャーシが付いている16チャネルの温度の獲得システムは、3mの長さのT-shaped熱電対を輸入した。

5. 1つのラップトップ（ソフトウェア、1つのwifiシステムを監察するを含むPC）。
