| ブランド名: | Sinuo |
| モデル番号: | SN1006 |
| MOQ: | 1 |
| 価格: | Customized |
| 支払条件: | T/T |
| 供給能力: | 30セット/月 |
IEC62196電気自動車のコネクターの温度の上昇の試験制度
従った標準及び節
IEC 62196-1 Ed.4CDV 2020年の節24。
IEC 62196-3 Ed.4CDV 2020年の節24。
IEC 60309-1: 2012年の節22。
…

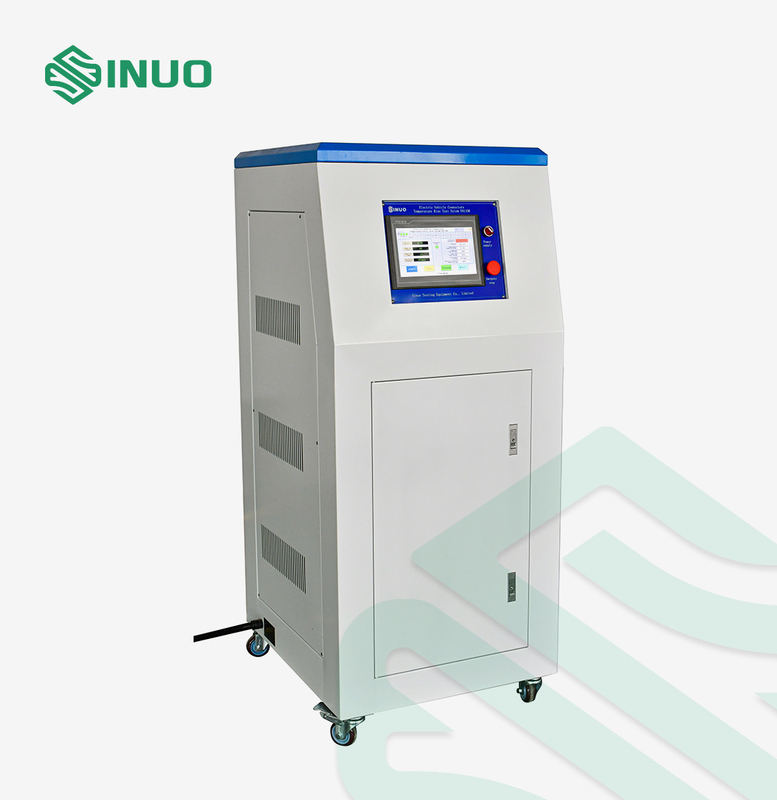

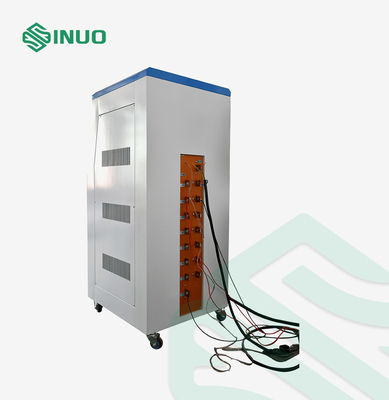

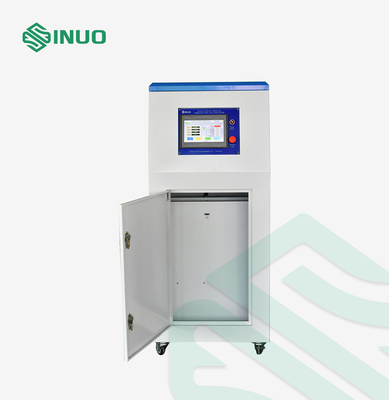

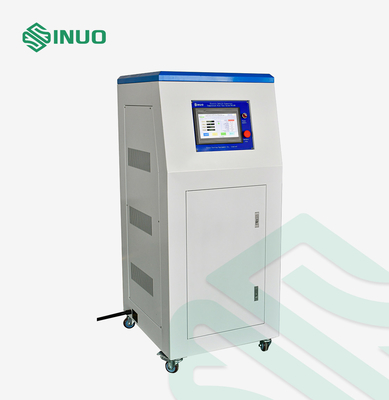

装置の概観
この温度の上昇の試験制度はIEC 62196-3の標準的な条件を: 2020年の節24、IEC 62196-1: 2020年の節24、IEC 60309-1: 2012年の節22、等満たす。
それは負荷流れが接続される、かどうかターミナルの温度の上昇は標準の条件を満たすとき充満山インターフェイス プラグおよびソケットのパスの後で温度の上昇テストを評価される流れ検出し、電気付属品の表面の暖房を査定するために適して。
装置の主義

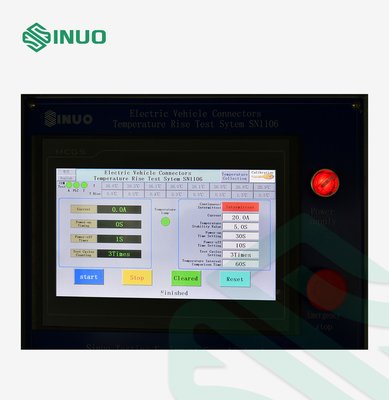

温度の上昇の試験制度は電気電圧安定器、現在のトランスデューサー、PLCのプログラマブル コントローラ、現在のセンサー、人間化されたタッチ画面および移動可能なシャーシから成っている。それは固定してテスト流れをでき、サンプルの電源電圧の変動によって、接続ワイヤーまたは銅棒および抵抗の価値引き起こされるテスト流れに影響を出力し試験結果の正確さを改善除去する。電源に低損失、高性能、容易な操作、完全な制御および検出の機能がある。タッチ画面はリアルタイムの各温度の測定ポイントの現在の値そして温度の価値を表示できる。温度の価値は2秒毎に記録し、USB抜け目がないドライブで貯えられ、観覧および印刷のためのコンピュータにコピーすることができるレポートは発生させることができる。
技術的な変数
| 温度の測定ポイント | 8つのチャネル |
| 操作方法 | 色によって人間化される接触インターフェイス |
| 出力一定した調節可能な流れ | AC 0.50~50.00~400.0A （レベル1は、置くことができる） |
| 出力電流モード | 連続的な断続的 |
| 負荷テスト出力電圧 | AC 5Vの下 |
| 現在の決断 | 0.1A |
| 電流計の正確さ | ±1%±3バイト |
| 電圧計の正確さ | ±1%±3バイト |
| 連続的なモード テスト時間 | 0.01~99.99時間 |
| 断続的なモード テスト時間 | 0.01~99.99時間 |
| 断続的なモード テスト周期 | テスト周期が設定値に達する場合の1~99999の周期、自動シャットダウン |
| 温度の測定の範囲 | 0~400°Cの正確さ0.3%の読書+ 1°C;決断:0.1°C |
| データ収集温度 | RS232通信用インタフェースおよびデータ レコード インターフェイスを形成しなさい |
| 温度のスキャン ニング スピード | 1から255秒すべてのチャネル |
| 温度のデータ レコード | データは貯えられたUディスクである場合もある |
| 温度の測定の熱電対 | アメリカ人のオメガのTタイプ30AWGフィラメントの熱電対、長さ2メートル、合計8部分 |
| 電源 | 単一フェーズAC220V±10%、50Hz、3KVA |
| 装置の大きさと重さ | およそL 800mm* W 680mm* H1610mm、125KG |
Q:断続的なモード テスト周期は何であるか。
:それはテスト周期が設定値に達するとき1~99999の周期、自動シャットダウンである。
